产品概述

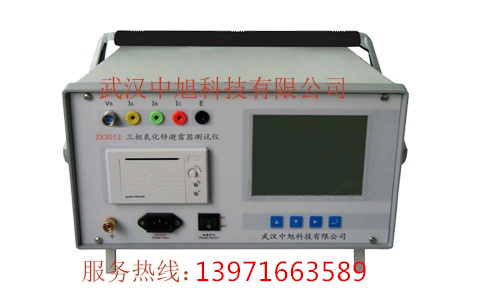

中旭ZX3013型三相氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便,测量全过程由单片机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~7次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。本机配有高速面板式打印机,可充电电池,试验人员在现场使用十分方便。仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号,保证了数据的可靠性和安全性。
仪器特点
1.本机采用大屏幕液晶显示,全中文菜单操作,使用简便。
2.高精度采样、处理电路,先进的傅里叶谐波分析技术,确保数据更加可靠。
3.仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号,保证了数据的可靠性和安全性。
4.本仪器可以使用电场感应的方法代替PT二次接线。
5.支持无同步电压取样方式。
6.本仪器可以三相同测,自动补偿,使用特别方便
7.具有阻性电流基波峰值输出、边相校正等功能。
8.仪器配有可充电电池、日历时钟、微型打印机,可存储120组测量数据
操作模式
1.有线模式
:
仪器输入PT二次电压作为参考信号,同时输入MOA电流信号,经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。因此与电压同相分量为阻性电流基波峰值(Ir1p),正交分量是容性电流基波峰值(Ic1p):
Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ
考虑到δ=90°—Φ相当于介损角,直接用Φ评价MOA也是十分简捷的:没有“相间干扰”时,Φ大多在81°~86°之间。按“阻性电流不能超过总电流的25%”要求,Φ不能小于75.5°,可参考下表对MOA性能分段评价:
性能 |
<75° |
75°~77° |
78°~80° |
81°~83° |
84°~89° |
>89° |
Φ |
劣 |
差 |
中 |
良 |
优 |
有干扰 |
实际上Φ<80°时应当引起注意。
接地
:
测量前先连接地线,测量完最后拆接地线!如果接地点有油漆或锈蚀必须清除干净。
参考电压
:
参考电压信号线一端插入参考电压插座,另一端接被测相PT二次低压输出:小黑夹子接中性点(x),小红夹子接待测相电压(a/b/c)。外施法测量时接升压变压器的测量绕组。如果PT距离较远,可使用加长线。
电流信号
:

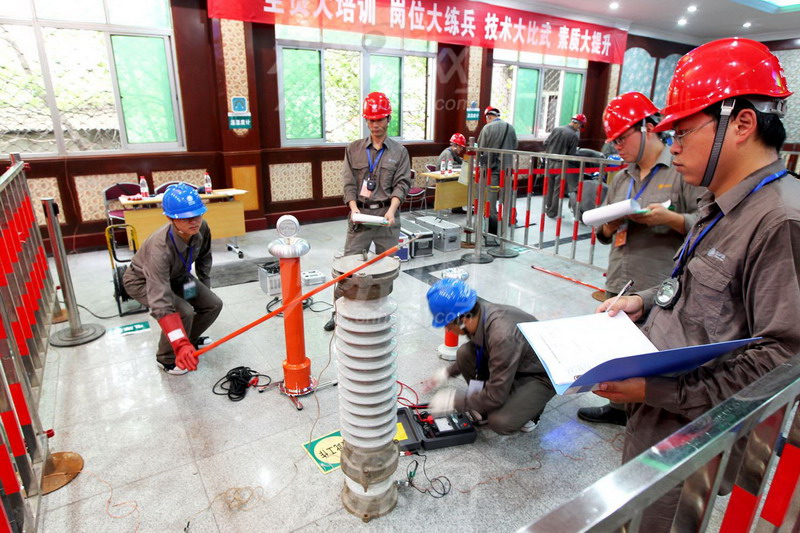

先将泄漏电流信号线插头插入仪器,后将另一端夹子夹到(或通过绝缘竿搭到)被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上,由MOA下端取电流信号。电流信号不能使用加长线。
2.感应模式:

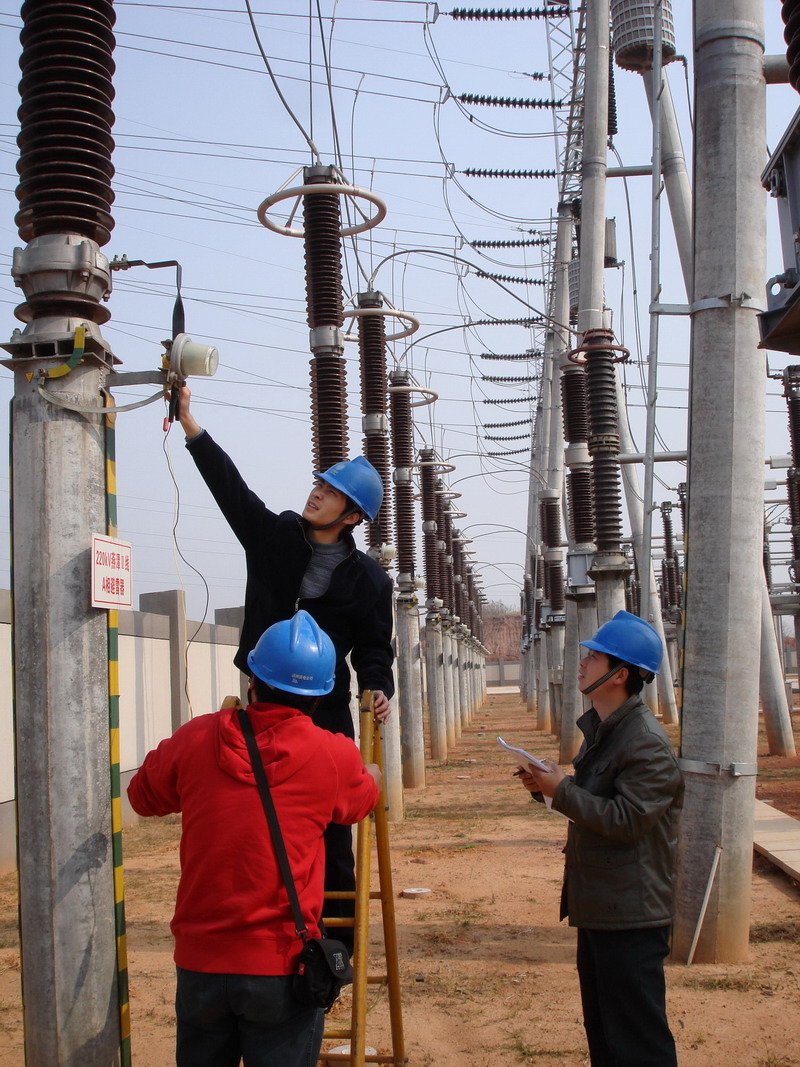

在MOA底座上设置电场感应传感器,其感应电流超前电场强度(母线电压)90°,经过积分运算后与电场强度或母线电压同相位,因此可以用电场感应传感器的信号作为测量参考。仪器输入电场感应传感器信号,同时输入MOA电流信号,经过傅立叶变换可以得到电场基波E1、电流基波峰值Ix1p和电流电场角度Φ。与电场同相分量为阻性电流基波峰值(Ir1p),正交分量是容性电流基波峰值(Ic1p)。
使用B相感应信号作参考
因为A/C两个边相对B相底座的电场影响抵消,应将感应板设置到B相MOA底座上与A/C相相对称的位置,可以得到B相正确的相位信息。A/C相MOA底座电场受B相影响,不要将感应板设置到A/C相MOA底座上。
3.无线模式:
仅仅需要一根电流线,取到电流信号即可测量出全电流和阻性电流。(此模式为快速测试,仅需要B相电流信号,按测量后为等待状态。依次接A、B、C相放电计数器上端,打印机开始工作为一相测量周期结束,测量完后关机退出)
电流信号
先将泄漏电流信号线插头插入仪器,后将另一端夹子夹到(或通过绝缘竿搭到)被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上,由MOA下端取电流信号。电流信号不能使用加长线。
4.三相同测:
接地:
测量前先连接地线,测量完最后拆接地线!如果接地点有油漆或锈蚀必须清除干净。
参考电压
参考电压信号线一端插入参考电压插座,另一端接B相PT二次低压输出。
电流信号
先将泄漏电流信号线插头插入仪器,后将另一端的四个夹子夹到(或通过绝缘竿搭到)A,B,C相MOA放电计数器上端和地端。电流信号不能使用加长线。
注意:具体请参照产品说明书
三相氧化锌避雷器测试仪注意事项有哪些?
中旭解答:
1、从PT二次取参考电压时,应仔细检查接线以避免PT二次短路。
2、电压信号输入线和电流信号输入线务必不要接反,如果将电流信号输入线接至PT3、二次侧或者试验变压器测量端,则可能会烧毁仪器。
3、在有输入电压和输入电流的情况下,切勿插拔测量线,以免烧坏仪器。
4、仪器损坏后,请立即停止使用并通知本公司,不要自行开箱修理。仪器工作不正常时,请首先检查电源保险是否熔断。更换型号一致保险后方可继续实验。如果问题较复杂,请直接与我公司联系。
5.本仪器不得置于潮湿和温度过高的环境中。
6、仪器如长时间不使用(三个月以上),电池会耗尽损坏,因此每间隔3个月应给仪器充一次电(6小时以上),以保证仪器能正常使用。充电步骤为:打开电源开关,插上220V电源,直至液晶屏下方电池指示电量为90%以上即可。
7、RS232串口调试时使用。
三相氧化锌避雷器测试仪开机无显示的原因是什么?
中旭解答:造成此故障的原因有两点:1)电池被耗尽 2)仪器CPU板故障
电池无法充电是怎么回事?
中旭解答:电池无法充电有三种可能因素:1)仪器保险管被烧断 2)充电电路故障 3)电池已坏
