局部放电检测仪整机

PDS800 局部放电检测仪

    PDS800局部放电检测仪是目前使用广泛的带电检测型局部放电检测设备,可随时随地对运行中的变压器、开关(柜)、电缆、线路等设施进行现场检测,无需停电或拆卸电气设备,同时也广泛应用于
      • 符合测量的电气设备IEC标准EN 61010-1
      • 符合EMC电磁兼容规定 2004/108/CE
      • 采用高灵敏度进口传感器
      • 操作智能化 :无需关心局放的放电次数 、 放电相位等结果
      • 超强抗干扰 :采用德国原装铝合金机壳 , 可有效屏蔽外强电磁干扰
  • 产品说明书 标准及规程
  • 解决方案
  • 注释:关于产品购买、技术维护等服务,欢迎致电! 联系我们

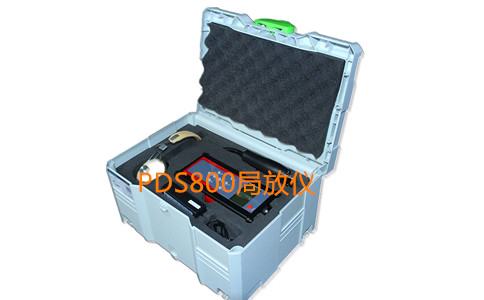

局部放电检测仪整机局部放电检测仪整机

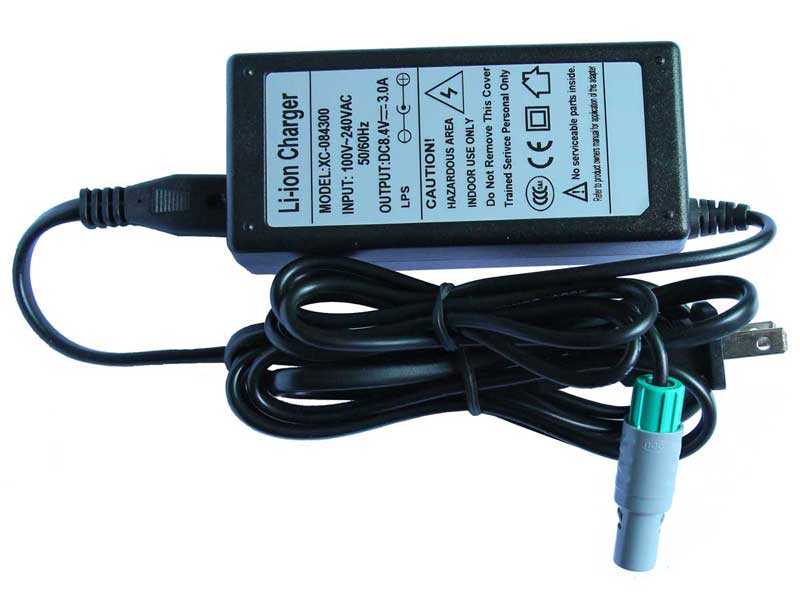

局部放电检测仪电源局部放电检测仪电源

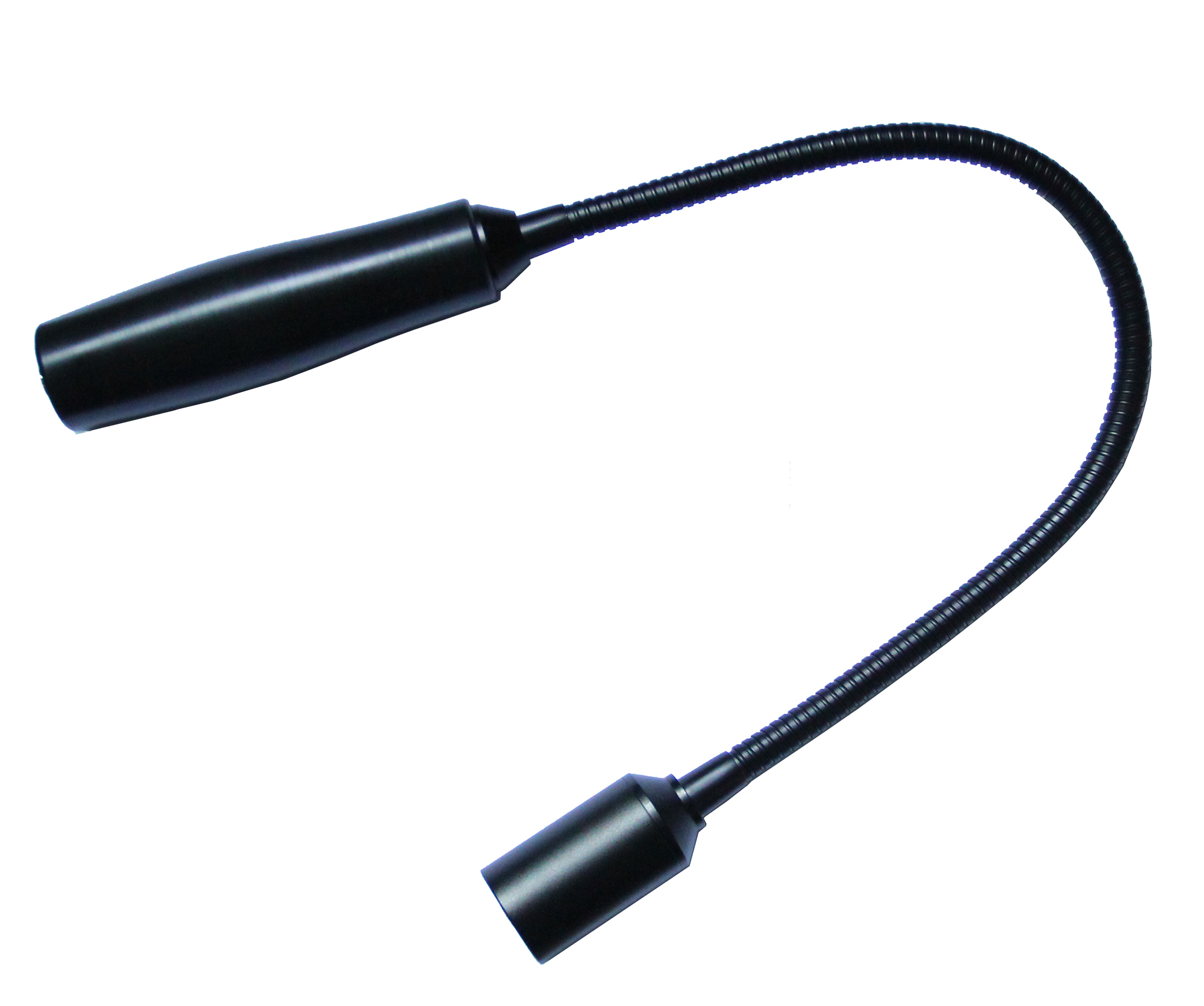

外置传感器外置传感器

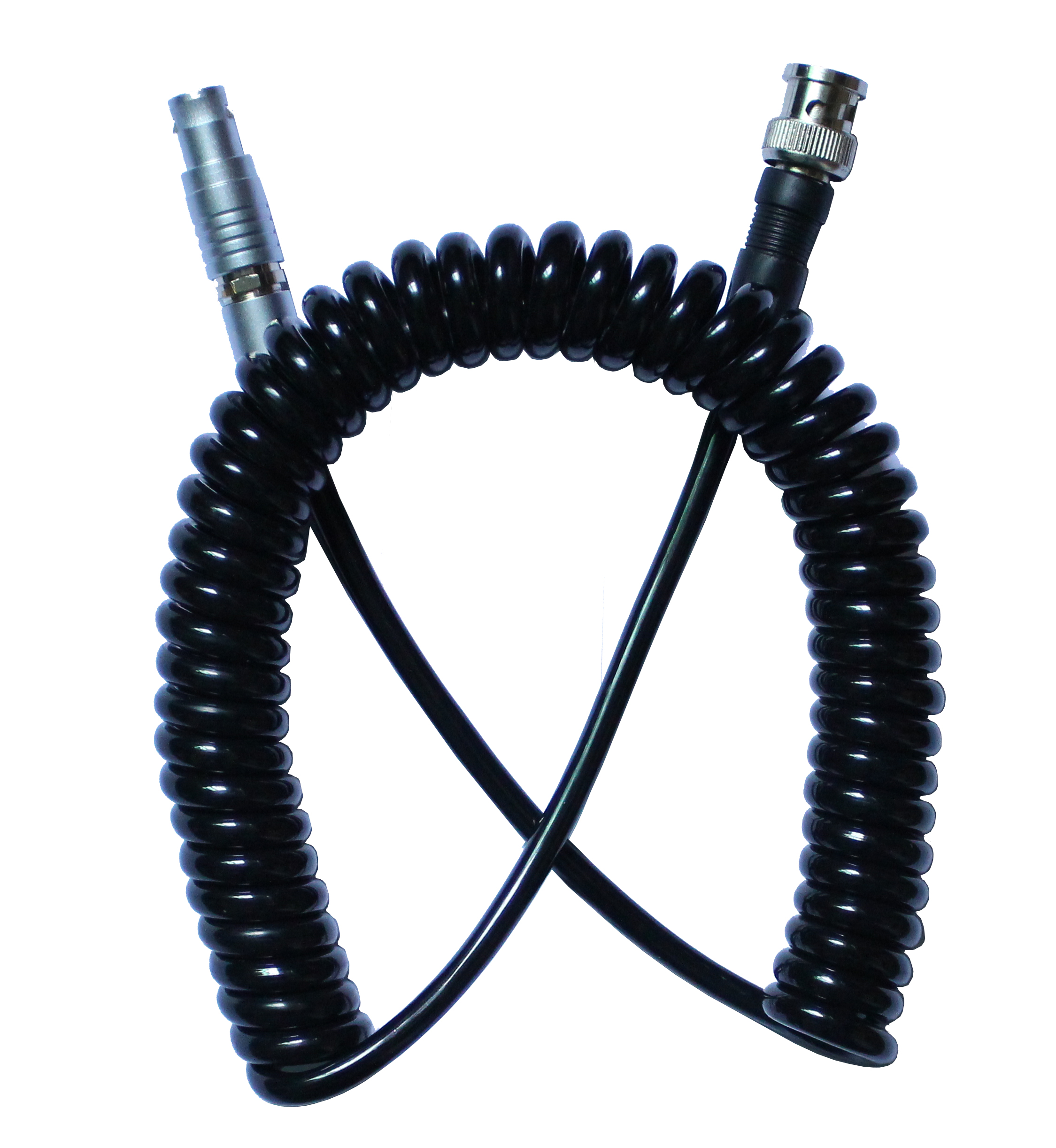

连接线连接线
  • 简介
  • 参数
  • 附件
  • 技术解答
  • 售后保障
  • 现场测试
简述

  局部放电是指绝缘体由于电场分布不均、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,是造成绝缘劣化的主要原因,也是劣化的重要征兆和表现形式,与绝缘材料的劣化和击穿密切相关。因此,对电力设备局部放电的有效检测具有非常重要的意义,目前国内外电力系统均广泛使用超声局放检测原理实现电气设备的绝缘检测。
  PDS800 局部放电检测仪能够提供一揽子状态维护方案。它重新定义了超声波检测的范围,把人类的听觉范围延伸到极致!它既能检测电气设备的局部放电故障,又能检测电厂压力容器及管道的内外气液泄漏,成为工业汽液堵漏增效的节能助手。

应用
  ▪ 发电厂主设备的局部放电检测;
  ▪ GIS变电站的局放检测;
  ▪ 电力电缆引出线的局部放电检测;
  ▪ 高压输电线路绝缘子局部放电检测;
  ▪ 发电厂动力系统的气、液泄漏检测;
  ▪ 铁路电力机车牵引电力系统局放检测;
  ▪ SF6 气体泄漏检测;
局部放电检测仪应用
  局部放电检测仪
特点
PDS800 局部放电检测仪与其他局部放电检测仪相比具有非常独特的特点:
▪ 使用方便,无需停电。PDS800 局放仪可随时随地实现运行中的电气设备局部放电进行带电检测。
▪ 操作智能化。无需关心局放的放电次数、放电相位等结果,甚至无需分析复杂多变的放电图谱,仪器复杂的数据处理及智能判断使非专业人员也能高效、准确地实现电气设备局部放电的测量;
▪ 超强抗干扰。 PDS800 局部放电检测仪采用德国原装铝合金机壳,可有效屏蔽外界强电磁干扰,保证数据的可靠采集。
▪ 传感器多样化。通过配置不同的传感器可以实现对变压器、开关柜、GIS、电缆、高压线路等设备实现检测,极大提高了仪器的灵活性;
▪ 采用高灵敏度进口传感器。 PDS800 所采用的高灵敏度传感器增益相比常规传感器至少高出 6dB 以上;
▪ 持久而威猛的供电系统。 PDS800 局部放电检测仪采用进口高能效锂聚合物电池,使仪器的续航时间达到12小时;
▪ 采用安全的激光定位技术。实用的激光定位功能使您不再为找不到放电区域而烦恼;


产品应用
开关柜的局部放电测量
开关柜内各种电气设备在长期运行中形成的绝缘劣化,必然导致电气绝缘强度的降低,严重时造成开关柜爆炸。测试电气设备的局部放电特性是目前预防电气设备故障的非常有效的方法。
使用PDS800局放测试仪可以在开关柜不停电的状态下对金属密闭开关柜内部的局部放电特性进行检测,将复杂的放电信号通过数字采样与处理后直接换算成与局放信号大小相对应的数值(dBuV),从而实现局放测量的简单化、可靠化。

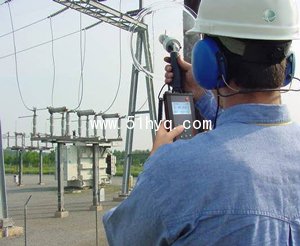

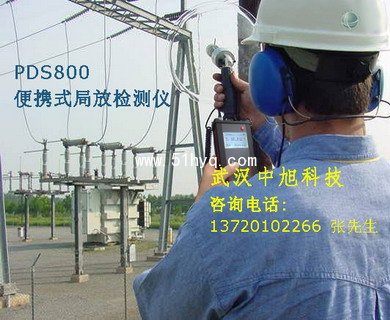

局放仪现场测试


架空线路的局部放电测量
架空线路由于其特殊的地理位置与工作环境,与之相连的绝缘子长期处于室外恶劣的环境中,很容易因为受潮、污垢等原因导致架空线路的放电,这将加速线路绝缘子的老化与击穿,给电网的安全运行带来很大隐患。然而传统的线路绝缘子巡查需要人工攀爬至杆塔,不仅效率低,而且很危险,给检修人员带来不便
使用PDS800局放仪只需要配置专用的远距离、高灵敏度传感器即可实现线路绝缘子的快速检测,无需爬杆,无需高空作业,操作简单、可靠。值(dBuV),从而实现局放测量的简单化、可靠化。

  电力电缆局部放电测量
电力电缆的接头、出线端是其最脆弱的地方,每年电力系统均有相当一部分电缆因其受潮、外力损坏等原因导致电缆击穿烧毁。由于电缆从轻微故障到最终击穿是有一个过程的,整个过程都伴随不同程度的局部放电,因此在电缆故障初始阶段利用局部放电检测方法找出故障源对系统的可靠运行具有重要意义。

其他领域检测
PDS800 局部放电检测仪除了以上应用外还可以通过配置不同的传感器应用于气液泄漏检测,比如铁路压力容器检测、高压开关SF6气体泄漏检测等方面。
应用于阀门内漏和液压系统泄漏故障查找系统在线运行时,对阀门内部阻塞或泄漏进行准确地发现。使用 PDS800 可以轻松检查出液压回路故障点。
PDS800 采用“接触模式”沿回路采集样本读数。检测人员能清楚地定义流动方向,更重要的是故障源,即使在高噪声的区域。液压柱塞上液体穿过密封件时会在液体中产生微小气泡,随着它们从压力侧到达无压力侧,它们依次“爆裂”,这些小爆炸产生超声波能量,很容易被 PDS800 检测到。并且通过调节检测器的频率来消除干扰的超声波。

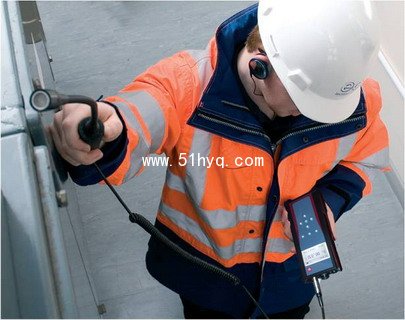

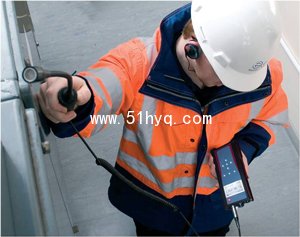

局部放电检测仪现场测试


功 能
局部放电检测
显     示
高分辨率、带背光LCD,240*128像素
键     盘
8个功能键
内置传感器
内置中频传感器(标准配置)
外置传感器
通过特定的连接器(原装LEMO8 针式连接器)
储蓄容量
可存4000个测量数据
测量模式
最大RMS
频率范围
0-200kHz
频     宽
(-3dB)2kHz
信号增益
0~90dB 可调
测量范围
-20dBμV~100dBμV
精     度
±0.5dBμV
分 辨 率
0.1dBμV
信 噪 比
-5dBμV
响应时间
>10μs
工作温度
-40℃ ~ +60℃
外     壳
进口轧制铝材
重     量
约850克(含电池)
尺     寸
220×45×90mm(L×H×W)
耳     机
100dB,隔音抗噪
自动关机
预设时间自动关机
电 池 组
可充电锂聚合物电池,标准容量:5.6Ah
电池寿命
800-1000次充电/放电循环
充电后使用时间
使用时间:8个小时
充电时间
2-3 小时
电路保护
保护:短路,反接或温度保护


产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
局部放电检测仪主机 / 1台
高灵敏度外置传感器 软管传感器 1套
外置传感器连接线 工业弹簧连接线 1根
降噪耳机 NRR25分贝 1套
充电器 DC 8.4V 1套
电源线 AC 220V 1根
说明书 / 1份
合格证 / 1份
质保卡 / 1份
注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多中旭产品信息请进入产品中心,服务热线:400-027-6080.
局部放电是什么?为什么要对它进行检测?
中旭解答:局部放电指发生在电极之间但并未贯穿电极的放电,它是由于设备绝缘内部存在弱电或生产过程中造成的缺陷,在高电场强度作用下发生重复击穿和熄灭的现象。局部放电属于不会使电极完全短接的电气放电,这种放电的幅值通常都很小,但是它们确实可以使绝缘性能不断下降,可能导致最终的故障。它表现为绝缘内气体的击穿、小范围内固体或液体介质的局部击穿或金属表面的边缘及尖角部位场强集中引起局部击穿放电等。这种放电的能量是很小的,所以它的短时存在并不影响到电气设备的绝缘强度。但若电气设备绝缘在运行电压下不断出现局部放电,这些微弱的放电将产生累积效应会使绝缘的介电性能逐渐劣化并使局部缺陷扩大,最后导致整个绝缘击穿。以放电类型来分,大致可分为绝缘材料内部放电、表面放电及电晕放电。

局部放电有哪些方式?非侵入式局部放电检测是什么
中旭解答: 局部放电会以下述的方式放射能量:
    1、电磁能量:包括无线电波、光、热
    2、声能:包括声波、超声波
    3、气体:臭氧、氮氧化物
非侵入式局部放电检测提供了既快捷又简单的方法,用于识别可能会引起停电或造成人员伤害的潜在绝缘故障。非入侵式检测最实用的技术都是基于检测电磁频谱中的无线电频率部分及超声波。

空气传播的超声波放电活动
    局部放电的声波辐射出现在整个声谱范围中。听声音是可能的,但要取决于个人的听觉能力。使用仪器来检测声谱中的超声波具有几个优点:仪器比人耳更灵敏,与操作员无关,而且在声频以上的频率更具方向性。此外,利用仪器检测超声波可以去除环境中无用的噪声,从而实现更精准的定位。

电磁放电活动
    当局部放电活动出现在高压开关柜绝缘层中时,它会产生无线电频率范围内的电磁波,它只可以通过金属外壳上的开孔,从开关柜泄漏到外面,这些孔可以是外壳或密封垫圈或其他绝缘部件。当电磁波传播到开关柜外面时,它会在接地的金属外壳上产生瞬态电压。瞬间接地电压在几毫伏至几伏的范围内,持续时间很短,只有几个纳秒的时间。可以在开关柜运行中将探头放在开关柜的外面采用这种非侵入式检测局部放电活动。

局部放电检测仪的工作原理是什么?
中旭解答:局部放电测试原理是高频脉冲电流测量法(即ERA法)。
    试品Ca在试验电压下产生局部放电时,放电脉冲信号经耦合电容Ca 送入输入单元,由输入单元拾取得脉冲信号,经低噪声前置放大器放大,滤波放大器选择所需频带及主放大器放大(达到所需幅值与产生零标志脉冲)后,在示波屏的椭圆扫描基线上产生可见的放电脉冲,同时也送至脉冲峰值表显示其峰值。
    时间窗单元控制试验电压每一周内脉冲峰值表的工作时间,并在这段工作时间内将示波屏的相应显示区加亮,用它可以排除固定相位的干扰。
    试验电压表经电容分压器产生试验电压过零标志讯号,可在示波屏上显示零标脉冲,试验电压大小由数字电压表指示。
