产品概述:
电气设备绝缘介质损耗因数(tgδ)测试是电力系统绝缘检测极为精密、极为主要和常用的试验方法之一。测试tgδ值可有效发现绝缘的受潮、绝缘分层、穿透性导电通道、绝缘老化污秽等缺陷。
介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
ZXTG系列高压介质损耗测试仪解决了现场试验接线复杂、干扰大等众多难题,符合国家新颁布电力行业标准《高压介质损耗测试仪通用技术条件 DL/T962-2005》的要求。采用变频电源技术,利用嵌入式系统和电力电子技术进行自动频率变换、A/D转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能;变频电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。

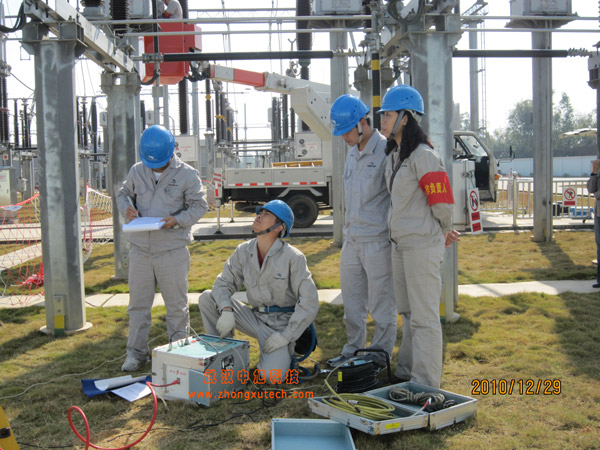

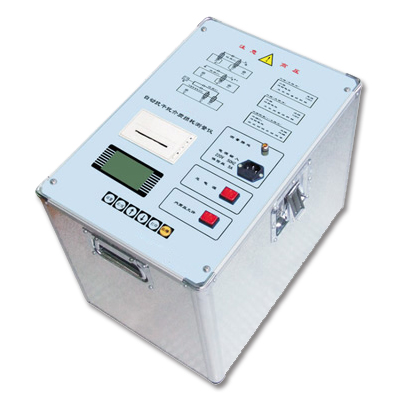

ZXTG系列高压介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。频率可变为45Hz或55Hz,55Hz或65Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯可测试绝缘油介质损耗。
产品特点:
1、具有多种测试方式:可选择正/反接线、内/外标准电容器和内/外试验电压进行测试,可测CVT,适应不同现场要求。
2、内置SF6标准电容器,tgδ<0.005%,受空气湿度影响小。
3、抗干扰效果好:采用新型抗干扰技术,能有效地消除现场电场干扰对测试的影响,适用于500kV及以下电压的强干扰现场试验。
4、高压短路和突然断电时,仪器能迅速切断高压,并发出警告信息。
5、测试重复性好,测试准确度不受电压影响。
6、 一体化结构,重量适中,便于携带。
7、大屏幕带背光中文液晶显示器,菜单提示操作,使用方便。
8、 内置打印机,及时打印保存测试数据。
9、 高压电缆连接至试品,保证安全;仪器未接地报警,安全措施完善。
供电电源:电压:220±10%V,频率:50±1Hz
测试范围:
1、介质损耗(tgδ):测试范围 0~100%,分辨率0.0001
2、电容量(Cx): 30pF~1.5μF,分辨率0.01PF,
测试方式 : (1)内接方式 (2)外接方式
负载特性:
试验电压 |
额定输出电流 |
试品电容量 |
5KV 、7.5KV、10KV |
100mA |
3pF~60000pF |
1.5KV、2.25KV、3K |
300mA |
10pF~0.35μF |
0.5kV、0.75kV、1kV |
500mA |
30pF~1.5μF |
基本误差:
测试项目 |
电容量范围(Cx) |
试品是否接地 |
基本误差 |
介质损耗因数
tgδ |
50pF~60000pF |
不接地 |
±(1%读数+0.0005) |
接地 |
±(1%读数+0.0010) |
10pF~50pF或60000pF以上 |
不接地 |
±(1%读数+0.0010) |
接地 |
±(2%读数+0.0020) |
3pF~10pF |
接地与不接地 |
电容量 |
50pF以上 |
接地与不接地 |
±(1%读数+1pF) |
50pF以下 |
±(1%读数+2pF) |
一、目前介质损耗因数tgδ测量方法有哪些?
主要有以下三类:
(1)传统的平衡电桥测量。早期的测试仪器多采用平衡电桥原理,具有灵敏度高的特点,但由于这些仪器测试程序较复杂,操作工作量大,自动化水平低,接线也比较复杂,易受人为因素的影响,目前已很少使用。
(2)微处理器测量。随着新型电力电子技术和微处理器的广泛应用,介质损耗测量技术有了很大的提高,目前采用比较多的是相位法原理,采用变频原理避开工频干扰,通过微处理器运算出tgδ值,具有接线简单、抗干扰能力强、精度高、测试可靠的特点,ZXTG-2高压介质损耗测试仪就是采用这种方法。
(3)在线测量。高压介损的在线测量是目前国内外先进的测量方法,其原理是采集运行中电气设备的泄漏电流和系统电压,经微处理器通过FFT变换后算出tgδ,由以太网将各电气设备的采集值输送到预警终端,从而实现高压电气设备的实时在线监测,ZXJY 绝缘在线监测系统正是趋于这个原理来实现对运行中的高压设备tgδ的测量,详情请参照:ZXJY 绝缘在线监测系统
二、为什么用tgδ值进行绝缘分析时,要求tgδ值不应有明显的增加和下降呢?
绝缘的tgδ值是判断设备绝缘状态的重要参数之一。当绝缘有缺陷时,有的使tgδ值增加,有的却使tgδ值明显下降。如用ZXTG-2高压介质损耗测量仪测试华东某变电所一台120000/220型自耦变压器时,在安装过程中发现进水受潮,但测其tgδ值却下降。
测试数据如表所示:
测试位置
|
出厂试验(t=35°)
|
交接试验(t=36°)
|
进水受潮后(t=36°)
|
Cx(pF)
|
Tgδx(%)
|
Cx(pF)
|
Tgδx(%)
|
Cx(pF)
|
Tgδx(%)
|
高、中-低及地
低-高中及地
高、中、低-地
|
13100
14300
13600
|
0.4
0.3
0.4
|
13100
14340
13640
|
0.4
0.4
0.4
|
13390
14640
14010
|
0.2
0.1
0.2
|
由表可见,tgδ值明显减少,而Cx值却增加,约为(2-2.7)%,因为进水后绝缘等值相对介电常数(电容率)增加,从而使电容量增加,这样变压器进水后,既可导致有功功率P增加,也可导致无功功率Q=wCxU²增加,而tgδ=P/Q。所以tgδ值既有可能增加也有可能不变,甚至减小。
在这种情况下,若再测量电容量,则有助于综合分析,发现受潮。另外,若绝缘中存在的局部放电缺陷发展到在试验电压下完全击穿并形成短路时,导电的离子杂质增加,也会使tgδ明显下降。因此现场用tgδ值进行电力设备绝缘分析时,要求tgδ值不应有明显的增加和下降,即要求tgδ值在历次试验中不应有明显的变化。
三、测量绝缘油的tgδ时为什么一定要将油加温到约90°后再进行?
绝缘油的tgδ值随温度升高而增大,越是老化的油,其tgδ随温度的变化也越快。例如,老化的油在20℃时tgδ值仅相当于新油tgδ值得2倍,在100℃时相当于20倍。也常遇到这种情况,20℃时油的tgδ不大,而70℃时所测得的tgδ值又远远超过标准,所以应尽量在高温时测量油的tgδ值。
另外变压器油的温度通常常能达到70-90℃,所以测量90℃绝缘油的tgδ值对保证变压器的正常运行是一个较重要的参数。
基于上述,《规程》规定在90℃下测量绝缘油的tgδ。
四、为什么测量电力设备绝缘的介质损耗因数tgδ时,一定要求空气的相对湿度小于80%?
测量电力设备的tgδ时,一般使用QS1型西林电桥。如测量时空气湿度相对较大,会使绝缘表面有低电阻导电支路,对tgδ测量形成空间干扰。这种表面低电阻的泄漏对tgδ的影响,因不同试品,不同接线而不同。一般情况下,正接线时有较小的测量误差;而反接线时则有偏大的测量误差。由于加屏蔽环会改变测量时的电场分布,因此不易加装屏蔽环。为保证测量tgδ的准确度,一般要求测量时相对湿度不大于80%。
