产品概述
电力系统中普遍采用常规的双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路的接触电阻时，由于受到油膜和动静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的接触电阻值。所以为解决这一问题，回路电阻测试仪应运而生， 回路电阻测试仪又称接触电阻测试仪或大电流微欧计，主要用于断路器接触电阻和载流导体电阻的高精度测量。中旭公司ZX100A /200A型回路电阻测试仪均符合国家新颁布的电力行业仪器标准《DL/T 845-4 回路电阻测试仪》和试验规程《DL/T 596-1996 电力设备预防性试验规程》要求。ZX200A系列回路电阻测试仪的主要优点在于利用先进的电力电子技术对输出电流进行精确的SPWM脉宽调整，从而达到输出稳定、测试精确的目的。
产品特点
采用SPWM脉宽调制控制恒流输出，电源转换效率高，可长时间大电流输出;
长时间大电流输出，有效击穿触头表面氧化膜，使测试结果真实可靠;
自动化程度高，合理的人机界面使测试数据保存、分析、打印非常方便;
抗干扰能力强，软硬件滤波保证超高压电场下仍然能保证仪器测试精度;
整机采用先进的制作工艺, 体积小, 重量轻。
工作原理
ZX100A /200A系列回路电阻测试仪主要由三个部分组成：一个高性能大电流恒流源，一个信号处理模块(包括滤波与增益控制)，以及由CPU、A/D转换及由键盘、打印机、液晶等组成的数字控制系统。
注意事项
1. 使用时应严格按照规程规定做好人身安全防护措施;
2. 接线时，请保证电流夹和被试品的可靠连接，以免接触电阻过大而导致发热严重

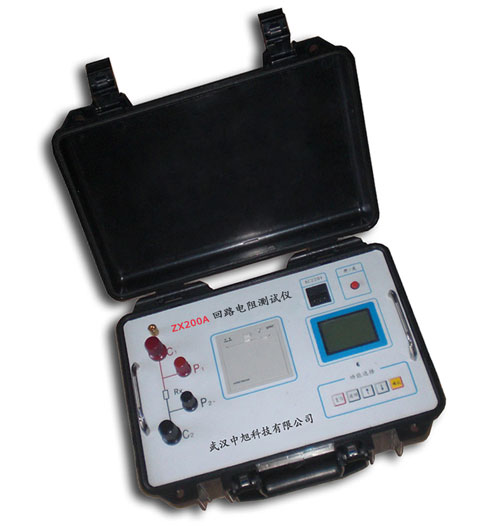

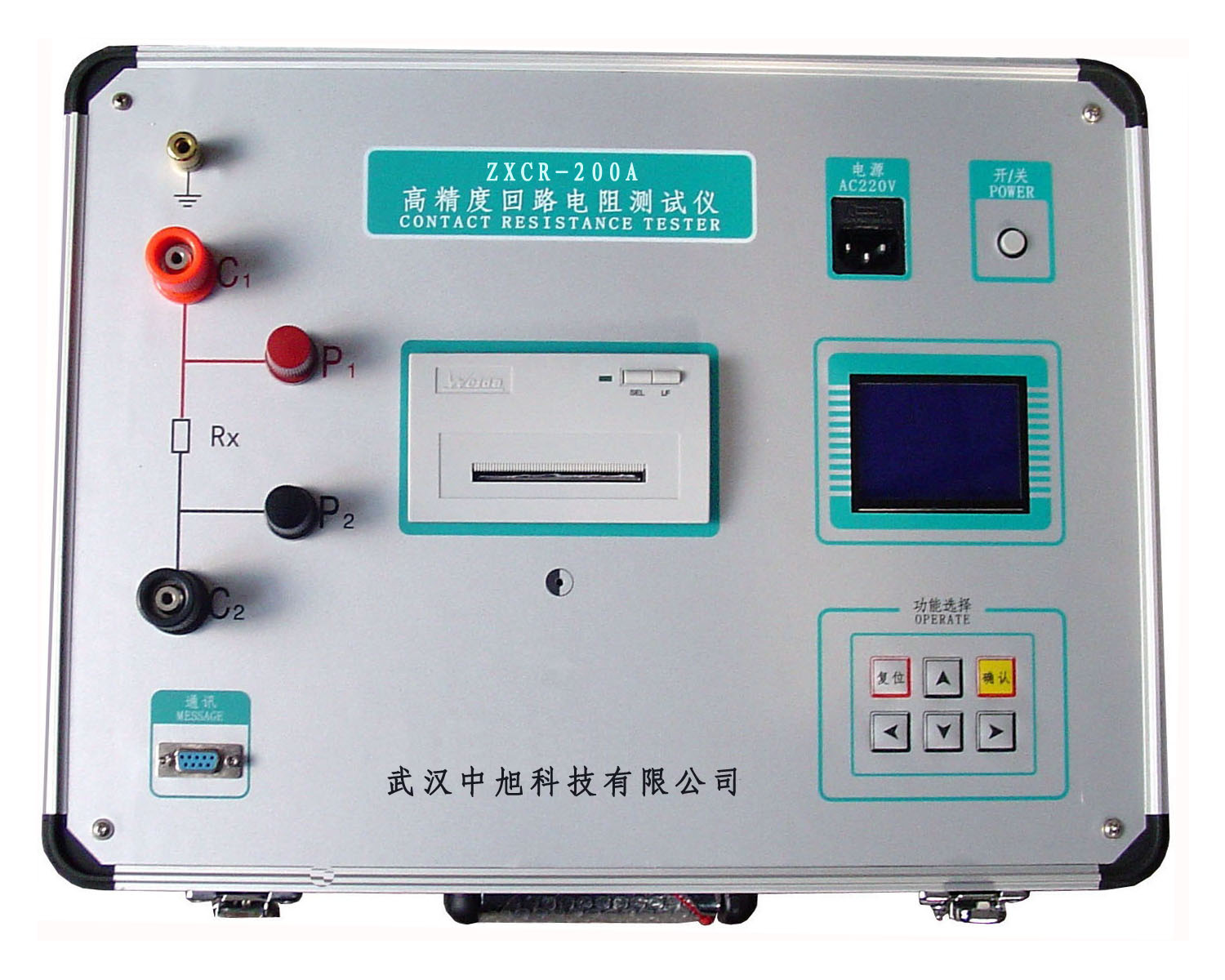

回路电阻测试仪主机

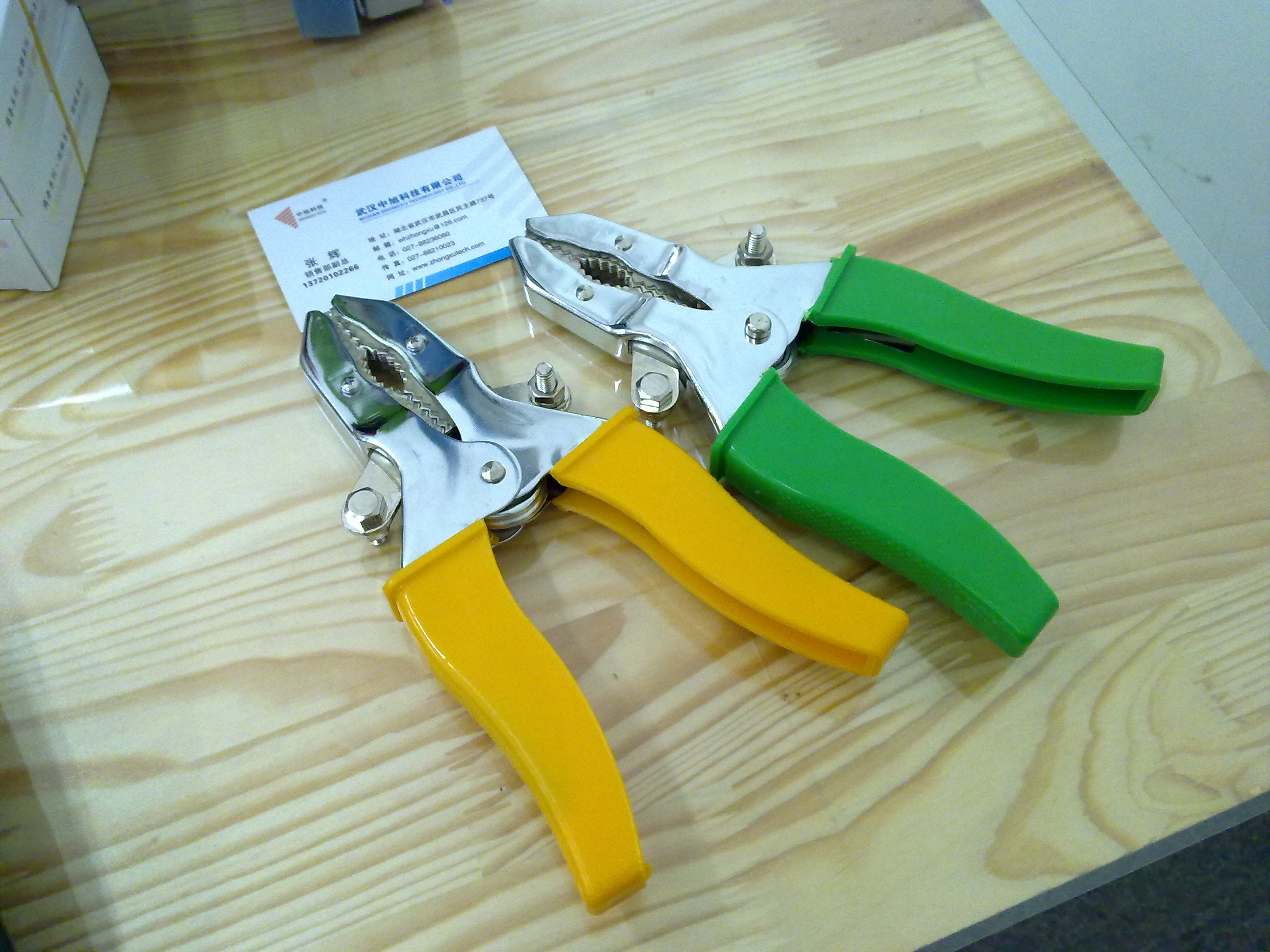

大电流测试线夹
