产品简介：
目前，我国配电系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计，配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。
另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。
传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。
为解决这些问题，我公司与试验研究院共同潜心研制，开发出ZX500P型配电网电容电流测试仪。

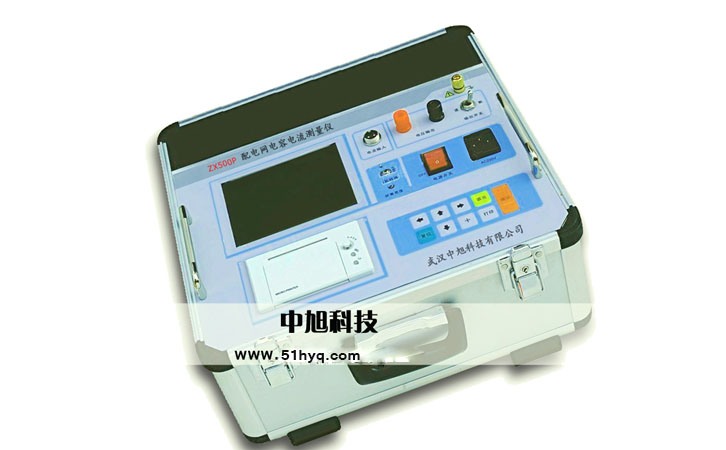

ZX500P配电网全自动电容电流测试仪，直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，全自动电容电流测试仪无需和一次侧打交道，因而不存在试验的危险性，无需做繁杂的安全措施和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。
ZX500P配电网全自动电容电流测试仪由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时ZX500P型全自动电容电流测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。
ZX500P配电网全自动电容电流测试仪采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业，接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
产品别称：
全自动电容电流测试仪、微机型电容电流测试仪、配电网电容电流测量仪、配电网电容电流测试仪、配电网电容电流测试系统、全自动电容电流测试仪、配电网微机型电容电流测试仪
性能特点：
安全：无需和一次侧打交道，只需将测量线介于PT的开头三角端就可以测量出电容电流的数据，试验过程简单。
数字抗干扰技术：电容电流测试仪通过傅立叶算法滤除工频干扰电压对测量的影响，并计算得到输出信号的幅值及相位，从而得到测量结果。此方法大大减小了50Hz工频干扰信号对测量带来的影响。
保护功能齐全：电容电流测试仪内串有大功率电阻对输出信号限流，以保证电容电流测试仪在极端损坏的情况下不损害PT。
电容电流测试仪的大功率输出部件采用高耐压的器件，以保证配点系统异常、导致开口三角电压过高（达到100V）时，器件在隔离前可以承受该电压的冲击。
测试原理：

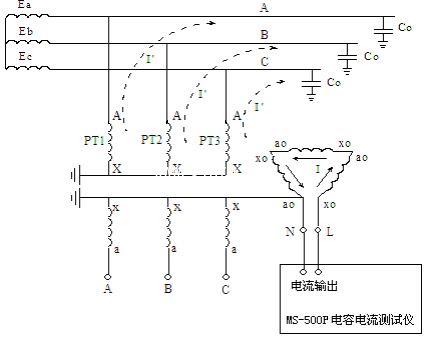

ZX500P型配网电容电流测试仪是从PT 开口三角侧来测量配网的电容电流的。其测量测量原理如图2所示。
图2 测量原理图
在图2中，从PT开口三角注入一个异频的电流（非50Hz的交流电流，目的为了消除工频电压的干扰），这样在PT高压侧就感应出一个按变比减小的电流，此电流为零序电流，即其在三相的大小和方向相同，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图2又可简化为图3。
图3 简化物理模型
根据图3的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωC0 Uφ（Uφ为被测系统的相电压）计算出配网系统的电容电流。
。
