电容电感测试仪
| 电容量程 | 0.2μF ~ 2,000μF |
| 容量范围 | 5 ~ 20,000 kvar |
| 测量精度 | ±1.5% |
| 分 辨 率 | ±1.0% rdg |
| 电感量程 | 1mH ~ 9.99H； |
| 测量精度 | ±1.5%±2个字 |
| 输出测量电压 | AC 26V/500VA@50Hz |
| 显示方式 |
大屏幕液晶示屏全汉字输出， TPμp-40面板式热敏打印机 |
| 外形/重量 | 370×370×220 mm / 8 kg |
| 温 度 | 0℃~ +40℃ |
| 相对湿度 | ≤90% |
| 电 源 | AC 220V±10%@50Hz |
| 名称 | 说明 | 数量 |
| ZX500L电容电感测试仪主机 | / | 1台 |
| 电流钳 | 日本共立2413F | 1个 |
| 测试电压电缆 | / | 2根 |
| 测试电流电缆 | / | 1根 |
| 保险管 | 3A | 2只 |
| 电源线 | / | 1根 |
| 说明书 | / | 1份 |
| 合格证 | / | 1份 |
| 质保卡 | / | 1份 |
| 打印纸 | / | 2卷 |
|
进行测试前，应按使用要求正确连接电源线及信号电缆。

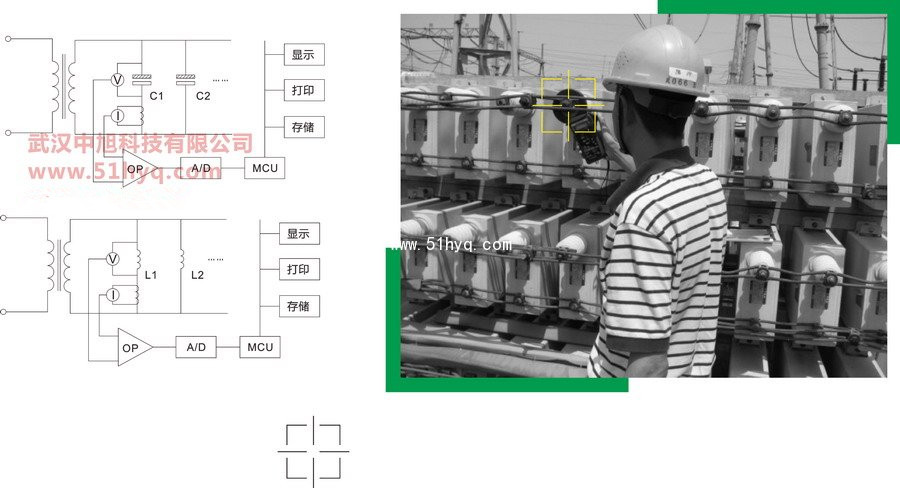

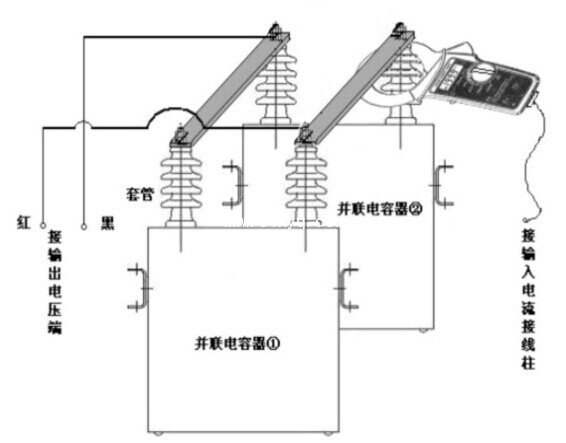

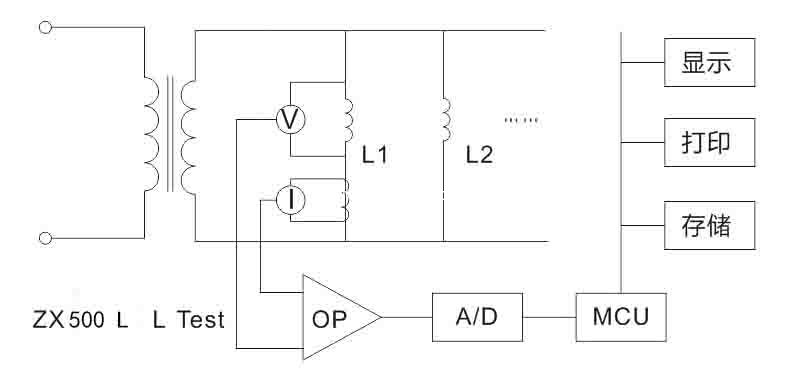

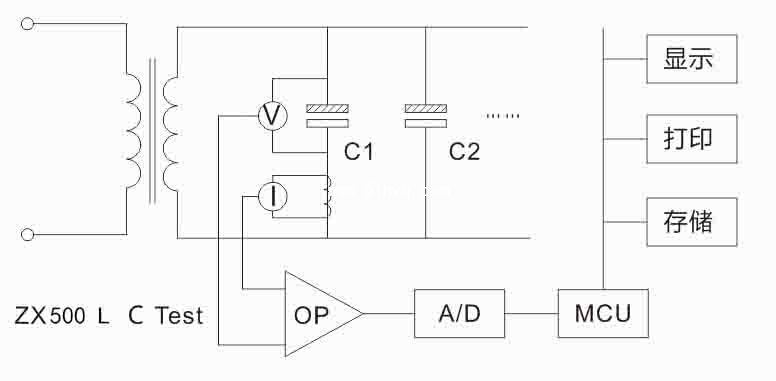

接线图右图所示：
1、将测试电压电缆一端接到仪器测试电压输出端子④、⑦上；
