CT伏安特性测试仪又称为CT伏安特性综合测试仪、CT伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、 CT 伏安变比极性综合测试仪 、 互感器伏安变比极性综合测试仪、 互感器伏安变比极性综合测试仪、 PT伏安特性综合测试仪、 CT 伏安变比极性综合测试仪，它可以进行包括CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。

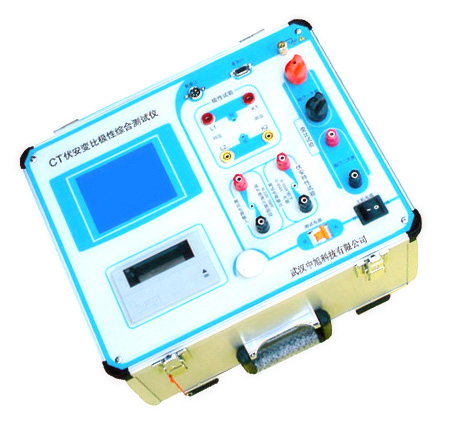

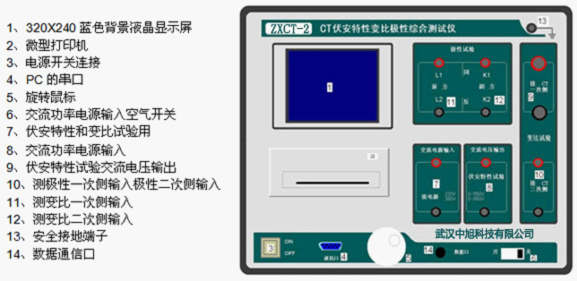

武汉中旭公司研发生产的ZX102 CT伏安特性综合测试仪主要用于测量电流互感器的变比、极性、伏安特性和10%误差曲线，产品符合电力行业标准《继电保护微机型试验装置技术条件 DL/T624-1997》和《电力设备预防性试验规程DL/T596—1996》规范。ZX102 CT伏安特性综合测试仪由装置主机和外配的升压器、外配的生升流器组成，中外配升压器、升流器为选配件。装置主机包含全自动升压器、内置升流器、微机控制系统、320×240点阵大屏幕全汉化LCD、微型打印机、操作旋转鼠标、PC通信接口等部分组成。装置主机可以直接用于做CT伏安特性、变比、极性等试验。伏安特性试验最大输出达1000V，20A；变比测试和二次侧回路测试时最大电流达600A。
如果装置主机输出电压、电流范围不能满足要求，如测试额定电流1A的CT的伏安特性要求测试电压高达1500～2000V，装置单机不能升达这么高电压，此时可以采用选配的外部升压器进行试验，将装置主机输出电压接至外部升压器，进行二次升压至1650～2000V。外部升压器内带有测量电路，采用信号线缆将其与主机信号接头接好即可。
如果装置主机内置升流器输出电流范围或功率不能满足要求，此时可以采用选配的外部升流器进行升流，将装置主机单机输出电压接至外部升流器，其输出电流可达0～900A、3000VA，可用于大变比CT或较长线缆测量变比的情况。外部升流器内带有测量环节，采用信号线缆将其与主机信号接头接好即可。
技术特点：
★全自动型测试仪 仅需进行数字设定，设定最高测试电压、最大电流和步长，装置将自动从零逐步升压。可全自动地将伏安特性曲线测试描绘出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。快捷、简单、方便。无需计算机知识，极易掌握。
★功能全面 可测试保护CT伏安特性、5％和10％误差曲线，变比、极性，还可以输出大电流用于测试CT的二次回路。
★不接触测试，安全性高 全微机化装置，设定好后完全不需人工接触而全自动进行测试。可使测试人员远离高压电路，确保测试人员安全，可靠性高。
★可外接调压器进行试验 若装置单机的输出电压、电流不能满足要求，也可以采用用户自备的调压器与装置连接进行测试。外接调压器试验接线和测试方法非常简单。
★输出容量大 伏安特性试验最大输出高达1000V、10A，短时可达20A。采用外接调压器最大输出可达1500V、20A；变比测试最大电流高达600A。
★可选外接升压器、升流器 选配的外接升压器最高可升至2000V、3A，选配的升流器可升至900A，3000VA。采用外接升压器可用于做500KV等级1A电流互感器的伏安特性试验。
★自带大屏幕图形LCD、全汉化图形界面 测试时直接显示伏安曲线图，清晰美观，直观方便。面板自带打印机，可随时打印曲线图及测试数据。
★旋转鼠标操作 采用我公司独创的光电旋转鼠标进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，使用寿命长。
★带有大容量存储器，可存储多组测试数据 数据掉电不会丢失，可测完回办公室调出打印以及上传至电脑保存。
★双操作方式 设置有RS232通信接口，可以联接笔记本电脑进行操作。单机操作的数据可以保存，上传至电脑保存、显示、编辑、打印。
★体积小，重量轻，仅重24Kg，方便携带，便于流动试验。

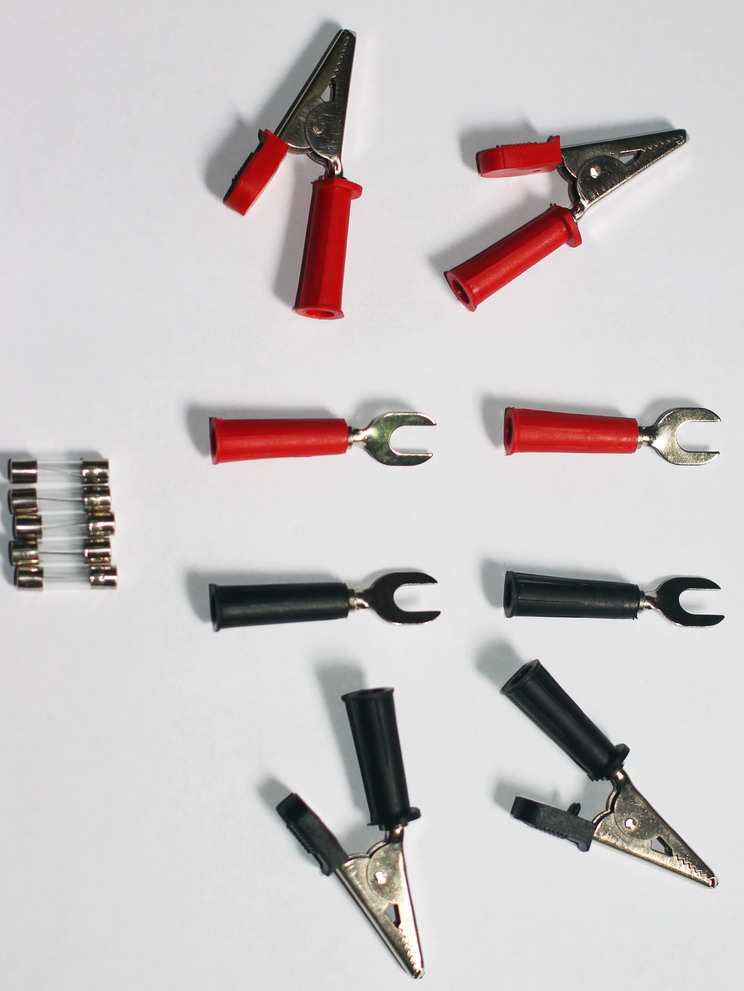

测试夹及保险管

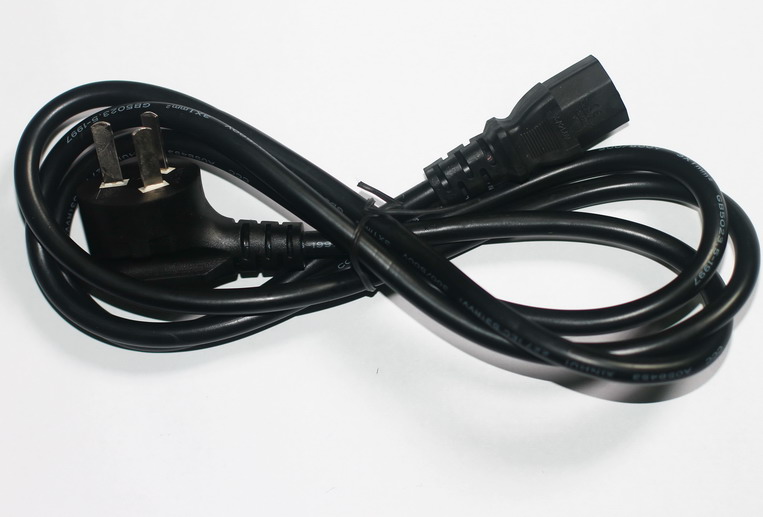

电源线

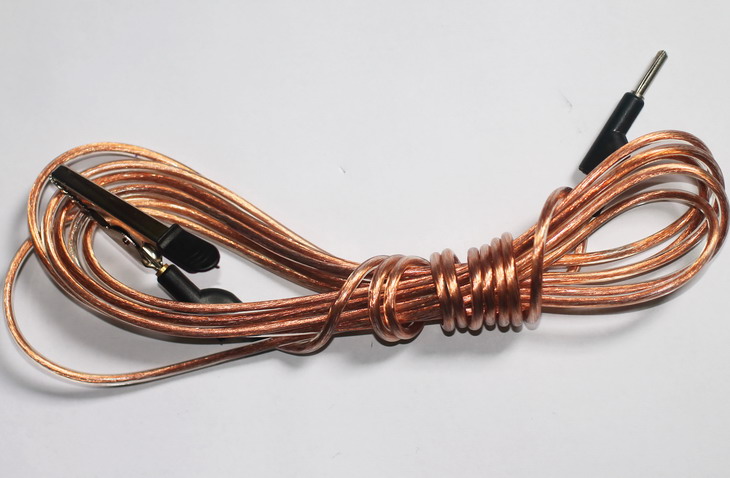

接地线

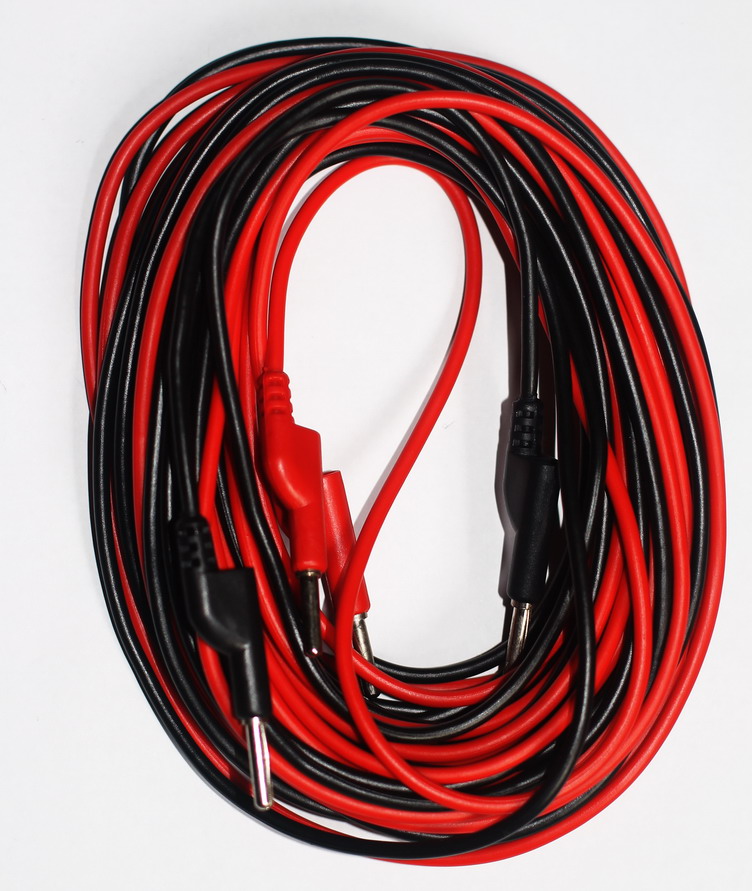

测试线
