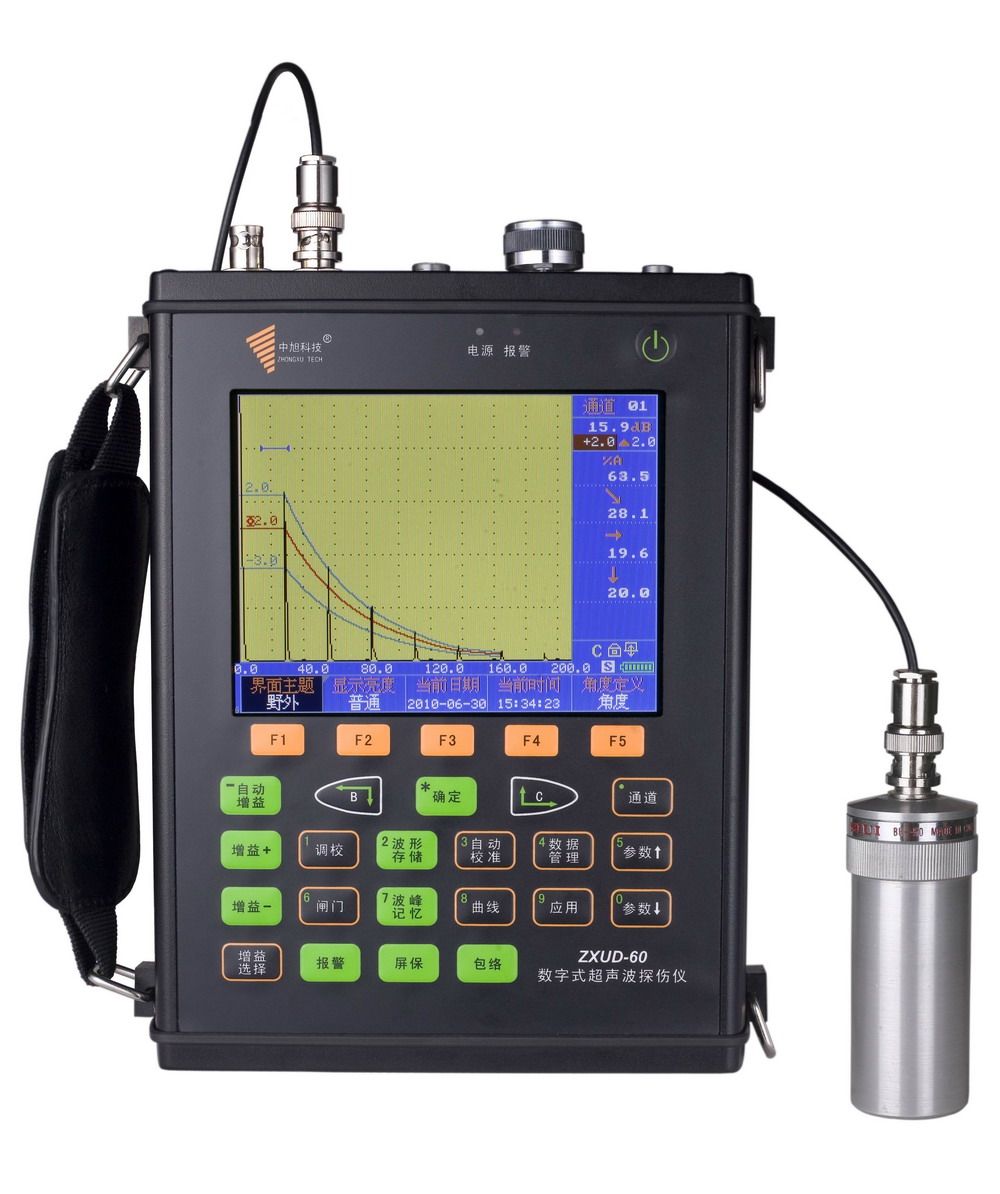

ZXUD-60 数字超声波探伤仪

ZXUD-60 数字式超声波探伤仪

    ZXUD-60型数字式超声波探伤仪是小型化的便携式超声波探伤仪器,特别适用于材料缺陷的评估和定位、壁厚测量等,适合各种大型工件和高分辨率测量的要求。
      • 全自主知识产权,符合欧标《EN 12668.1 - 2000》
      • 6种背景模式可选,适应不同现场环境要求
      • 所见既所得的直观效果,充分体现数字仪器功能和魅力
      • 面板热键操作更方便快捷
      • 全金属外壳,远离现场电磁干扰,让您使用更舒心
      • 高性价比,适应行业广泛,尤针对焊缝检测效果更突出
  • 产品说明书 检定证书 标准及规程
  • 解决方案
    中大口径薄壁管道焊缝无损检测解决方案
  • 注释:关于产品购买、技术维护等服务,欢迎致电! 联系我们
ZXUD-60 数字超声波探伤仪ZXUD-60 数字超声波探伤仪
  • 简介
  • 参数
  • 附件
  • 技术解答
  • 售后保障
  • 现场测试
产品概述:
ZXUD-60型数字式超声波探伤仪是小型化的便携式超声波探伤仪器,特别适用于材料缺陷的评估和定位、壁厚测量等,适合各种大型工件和高分辨率测量的要求。其特点如下所示:

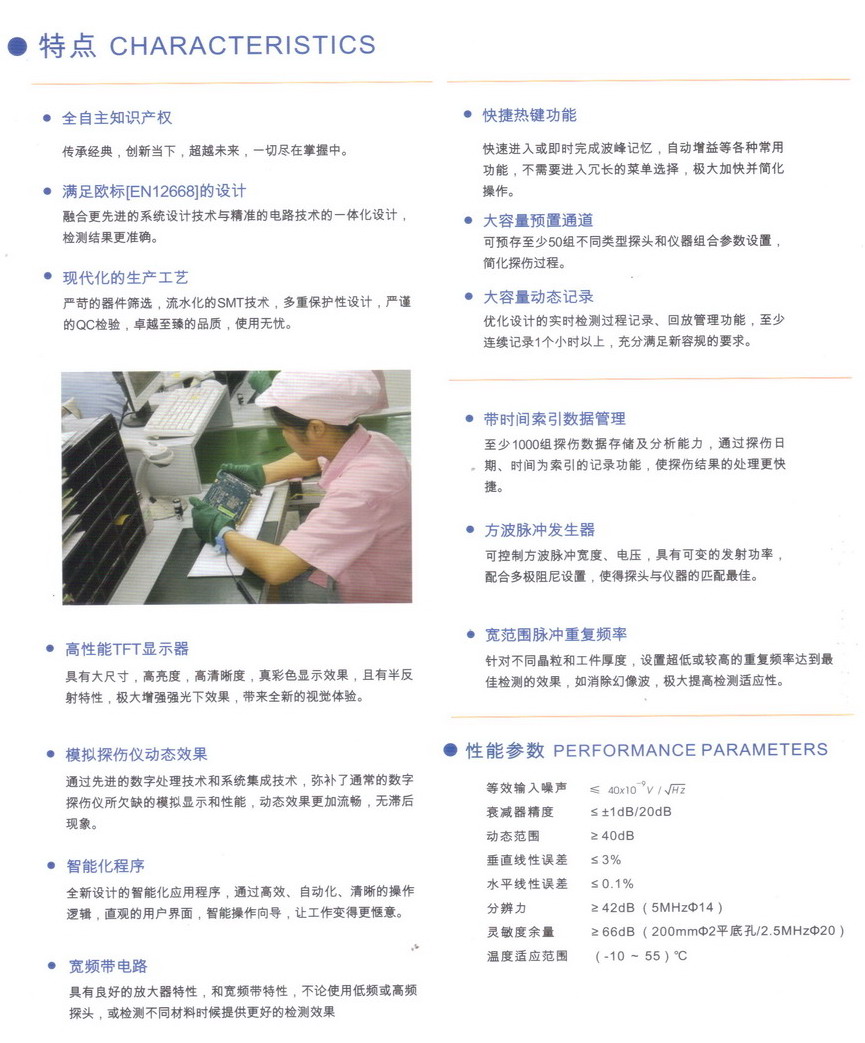

数字超声波探伤仪特点
ZXUD-60型数字式超声波探伤仪按照现代化的工艺制造。严格的检验工序和质量管理模式保证了仪器最佳的出厂质量。如果您确定仪器有故障,请联系武汉中旭科技有限公司,并指明故障状态。由于可能不能在现场进行维修,请妥善保存仪器运输箱。

二、超声波检测注意事项
1、进行超声波检测的工程人员需要经过适当的培训,掌握超声波检测的理论知识和相应的材料方面的知识,以及实际的检测技能和技巧。缺乏这些知识可能造成错误的结果,甚至导致无可预料的后果。
    超声波检测需要遵守一定的检测技术要求,如:检测范围的确定,选择合适的检测方法,对被测材料特性的考虑,记录和评估界限的确定,检测规程的了解等。
2、检测覆盖
超声波检测的完整性、正确性取决于超声波对被测物体的有效覆盖。有时候被测物体内部的一些缺陷可以完全反射声束,以至于不能检测到其更深处的缺陷。因此,需要确保检测完全覆盖到待测区域。
3、如果被测物体的材料不均匀,有可能在被测物体的不同区域造成不同的声速。在进行仪器校准的时候应该考虑声速的平均值,这可以通过借助声速相当于被测物体平均声速的参考试块来实现。如果发现经过校准后的声速和实际中有明显的变化,应该把校准结果重新调整到接近于实际值。一般来说,钢材、包括合金成分不同的材料,大多声速比较均匀。对于有色金属和塑料,声速变化较大,可能会影响测量精确度。
4、 温度变化的影响
被测物体的声速会随着材料温度的变化而发生变化。如果仪器校准的时候使用的参考试块和检测中被测物体温差比较大,则可能产生较大的测量误差。如果校准用的参考试块和实际工件温度不同,可能需要修正声速。
5、缺陷评估
在检测中对缺陷的评估可以有两种模式:针对声束波长小于缺陷大小的,可以用声速扫描缺陷的边界,并由此确定缺陷的面积;针对声束大于缺陷大小的,可以通过对比法,对比人工缺陷的最大回波与实测缺陷的最大回波来确定缺陷大小。
6、扫描方法
在检测中扫描到缺陷的边界时,声束越窄,测得的缺陷面积就越接近实际缺陷面积。在声束比较宽的时候,测得的缺陷面积可能偏离实际缺陷面积比较大。因此针对不同的检测对象在选择探头的时候必须注意。
7、回波比较和评估
自然缺陷的回波通常会小于人工对比缺陷,这种误差主要是由于自然缺陷的表面粗糙度,或声束的入射角度不垂直造成的;所以在评估自然缺陷时,必须考虑到这些因素。超声波在任何材料中的传播都会发生衰减,这种衰减在细晶材料或者是其它材料的小部件中是很小的。但是如果检测的声程比较大,即使很小的声衰减系数也会有比较大的声衰减,在检测中常需要考虑声衰减对分析结果的影响。如果被测工件的表面比较粗糙,那么入射的声能会在表面发散,这样缺陷回波的幅度就会减小,结果误差就会增大,所以在检测中必须考虑到这种衰减情况。本仪器可提供表面补偿和灵敏度补偿来修正这些误差。
在检验工件时,缺陷回波相对于距离的灵敏度关系作为主要的评估依据。所以应注意对人工对比缺陷的选择,使其尽量和要评估的自然缺陷相同。针对诸如铸件等不规则的缺陷的情况,在其边界上的声散射可能非常大,也许不能看到回波,所以需要利用底波回波衰减进行评估。
注:本部分适用于我公司生产的所有超声波探伤仪
如果您对仪器的使用、操作、及技术规格有特殊要求或问题,请与武汉中旭科技有限公司联系。
发射电压 250V/450V
脉冲宽度 40~500ns
采样频率 200MHz(最高)
脉冲重复频率 60Hz~1.2KHz
阻抗匹配 50Ω/150Ω/200Ω/500Ω
工作模式 自发自收/单发单收/穿透
分辨力 ≥42dB(5N14)
平均电噪声 ≤40x10-9/√Hz
灵敏度余量 ≥66dB(200mm深,Φ2平底孔)
增益 0~110dB;步进0.1dB/1dB/2dB/6dB可选
频带(-3dB 宽频0.5~20MHz、带通1~5MHz、2~10MHz、5~20MHz
放大器精度 ±1dB/20dB
垂直线性误差 ≤3%
自动增益 10%~90%
动态范围 ≥40dB
检波方式 正检波/负检波/全检波/射频
检测范围 0~20m;0.1、1以及20mm步进自动设置
水平线性误差 ≤0.1%
声速 250~16000m/s,步进为1m/s
零位偏移
(探头延迟)
0~1000.0us
显示平移 0~1000.0mm;0.1、1mm步进自动设置
信号抑制 0~90%;线性

检测闸门
(2个)
起点/宽度/高度连续可调
闸门内信号正/负触发报警
输出(声光报警)控制
闸门内信号测量点选择


测量模式
声程-水平距离-深度实时计算显示
TOF(飞行时间)测量实时计算显示
声程折射关系动态显示
静态读数测量计算
可选参考定量、定位

DAC/TCG曲线
距离-波幅曲线(DAC),2~10个参考点
4条附加可修正dB曲线(用户定制为4条)
时间-增益-补偿(TCG)曲线

DGS曲线
距离-增益-尺寸(DGS)曲线,绘制同DAC
3条附加可修正Φ值曲线
根据缺陷信号自动计算Φ值大小
参数通道 50组
存储管理 1000幅回波信号
峰值记忆 实时检索峰值,反差色显示
显示冻结 全冻结/参考冻结
裂纹测量 反射波法测量裂纹高度
曲面修正 曲面工件探伤,自动计算定位修正
包络曲线 峰值包络记录显示
数码旋钮 数码旋钮操作调节
实时时钟 日期/时间跟踪,标准时钟计时
外设接口 高速USB接口,支持计算机通讯、管理
显示器 高亮、真彩TFT显示器、5.7英寸
显示频率 NTSC制式(60Hz)
屏幕保护 工作/屏保控制(节电状态)
电池 锂聚合电池,工作时间≥10小时
主机尺寸/重量 210mmx168mmx48mm;1.8kg(含电池)
环境温度 -5℃~60℃
相对湿度 20~90% RH


序号 物件名称 数量 单位 备注
1 ZXUD-60 数字超声波探伤仪 1
2 电源适配器 1 8.5V,5.6A
3 使用说明书 1 简体中文版
4 产品合格证 1
5 高频抗EMI探头线 1 1.5米,C6 – Q9
6 高频抗EMI探头线 1 1.5米,Q6 – Q9
7 便携式机箱 1
8 USB通讯电缆 1 标准长度:1米
9 通讯软件 1 ZXUD-60联机软件
10 斜探头 1
11 直探头 1


超声波探伤仪探伤原理是什么?
中旭解答:超声波探伤仪的种类繁多,但在实际的探伤过程,脉冲反射式超声波探伤仪应用的最为广泛。一般在均匀的材料中,缺陷的存在将造成材料的不连续,这种不连续往往又造成声阻抗的不一致,由反射定理我们知道,超声波在两种不同声阻抗的介质的交界面上将会发生反射,反射回来的能量的大小与交界面两边介质声阻抗的差异和交界面的取向、大小有关。脉冲反射式超声波探伤仪就是根据这个原理设计的。
目前便携式的脉冲反射式超声波探伤仪大部分是A扫描方式的,所谓A扫描显示方式即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离,纵坐标是超声波反射波的幅值。譬如,在一个钢工件中存在一个缺陷,由于这个缺陷的存在,造成了缺陷和钢材料之间形成了一个不同介质之间的交界面,交界面之间的声阻抗不同,当发射的超声波遇到这个界面之后,就会发生反射,反射回来的能量又被探头接受到,在显示屏幕中横坐标的一定的位置就会显示出来一个反射波的波形,横坐标的这个位置就是缺陷在被检测材料中的深度。这个反射波的高度和形状因不同的缺陷而不同,反映了缺陷的性质。

超声波探伤优点和缺点都有哪些?
中旭解答:超声波探伤比X射线探伤具有较高的探伤灵敏度、周期短、成本低、灵活方便、效率高,对人体无害等优点;缺点是对工作表面要求平滑、要求富有经验的检验人员才能辨别缺陷种类、对缺陷没有直观性;超声波探 伤适合于厚度较大的零件检验。

用超声波探伤时,底波消失可能是什么原因造成的?
中旭解答:(1)近表表大缺陷;(2)吸收性缺陷;(3)倾斜大缺陷;(4)氧化皮与钢板结合不好。

超声波探伤仪主要有哪几部分组成?
中旭解答:主要有电路同步电路、发电路、接收电路、水平扫描电路、显示器和电源等部份组成。
