主机

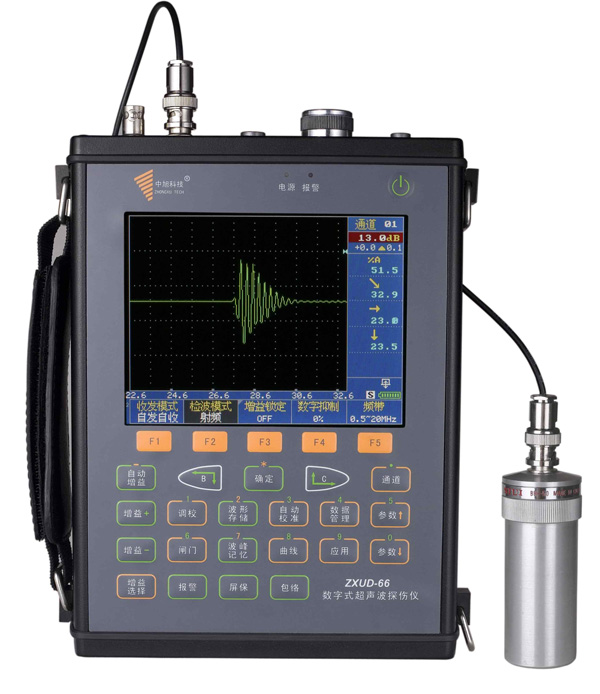

ZXUD-66数字式超声波探伤仪

    ZXUD-66型数字式超声波探伤仪是小型化的便携式超声波探伤仪器,特别适用于材料缺陷的评估和定位、壁厚测量等,适合各种大型工件和高分辨率测量的要求。
      • 满足欧标[EN12668]的设计
      • 高性能TFT显示器 具有大尺寸,高亮度,高清晰度真彩显示效果
      • 多功能接口 适用于USB通信或在系统编程
      • 可配置环境界面 显著增强的人机界面炫彩效果,多背景模式
      • 至少1000组数据存储及分析能力
      • 大检测范围:具有高灵敏度余量能力,检测范围可延伸至20米
  • 产品说明书 检定证书 标准及规程
  • 解决方案
    中大口径薄壁管道焊缝无损检测解决方案
  • 注释:关于产品购买、技术维护等服务,欢迎致电! 联系我们
主机主机
  • 简介
  • 参数
  • 附件
  • 技术解答
  • 售后保障
  • 现场测试
产品概述:
   ZXUD-66型数字式超声波探伤仪是小型化的便携式超声波探伤仪器,特别适用于材料缺陷的评估和定位、壁厚测量等,适合各种大型工件和高分辨率测量的要求。ZXUD-60数字超声波探伤仪超越了传统仪器电路和系统设计的框架,通过把更先进的嵌入式系统设计技术和创新设计的高性能精准模拟电子电路融合,组成高度集成化数模混合一体化系统,使之更精准、简化,稳定可靠。

产品优特点:
zxud-68数字超声波探伤仪
其他优点:
宽范围脉冲重复频率 针对不同晶粒和工件厚度,设置超低或较高的重复频率达到最佳检测的效果,如消除幻像波,极大提高检测适应性。
智能测量及显示 提供高速检测条件下的缺陷测量处理能力,如旋转工件扫查。
宽频带电路 具有良好的放大器特性,和宽频带特性,不论使用低频或高频探头,或检测不同材料时候提供更好的检测效果
大检测范围 具有高灵敏度余量能力,可延伸至20米的检测范围和强大的信号分辨能力,而且具有最小0.1mm的连续可调量程,选择合适的量程和相应的探头可获得更佳的近场分辨率。
多模式探头校准 提供高度自动化的探头调校模式,更快捷、准确、简单地校准探头和仪器;或提供传统的人工调校模式,提供向前兼容性,通过自由的选择极大提高了操作灵活性。
智能曲线管理 提供精准的(DAC)曲线,(TCG)补偿功能,以及 (DGS/AVG)曲线功能;支持灵活的扩展曲线设置,多种检测标准,使检测结果更值得信赖。
实时测量计算 实现检测数据实时定量计算,通过直观、可配置的显示、读数模式,展现实时检测结果,充分体现数字仪器的魅力。
扩展扫查器功能 实现外接扫查器集控能力,使仪器以图像扫查模式工作,让仪器的功能更强大、全面,实现一机多用。
多功能接口 适用于USB通信或在系统编程,方便用户通过计算机应用软件管理探伤数据,或灵活的对仪器应用系统进行升级。
高标防护性机壳 德国工艺合金材质,IP65防护等级,外形轻巧,便于操持,特殊设计的散热结构,使之适应于恶劣的工业环境,具备抗电磁辐射能力,品质坚如磐石。

裂纹测高应用概述:
   断裂力学研究证明,带有尖锐边缘的平面缺陷(如裂纹)危险性最大;同时还证明受压部件中平面缺陷穿过壁厚的径向长度、缺陷距表面及与其它缺陷的距离等都是关键性的重要尺寸,而平行于部件表面的裂纹长度是次要的。
   本仪器提供三种类型的实用测高法支持,使用户在探伤过程中快捷准确地对检测过程及结果进行定量分析,测高类型定义如下:
反射法:由于入射波入射到裂纹的端点,有一部分将沿着原路反射,称为端点反射回波。端点反射回波法是通过测量主声束入射到裂纹顶端时,所产生的端点回波声程计算裂纹的高度。
衍射法(单探头):由于入射波入射到裂纹的端点,有一部分将沿着原路反射,称为端点反射回波;同时,根据惠更斯原理,在其边缘会有衍射现象发生,产生新激发的衍射回波。端点衍射回波法是通过测量主声束入射到裂纹顶端时,所产生的端点反射回波来辨认衍射回波,并通过裂纹两端点衍射回波之间的延迟时间差值计算裂纹的高度。
衍射法(双探头):根据惠更斯原理,在其边缘会有衍射现象发生,产生新激发的衍射回波。端点衍射回波法是通过测量主声束入射到裂纹顶端时,所产生的端点反射回波来辨认衍射回波,并通过裂纹两端点衍射回波之间的延迟时间差值计算裂纹的高度。
具体操作请参考产品说明书。

计算机辅助程序

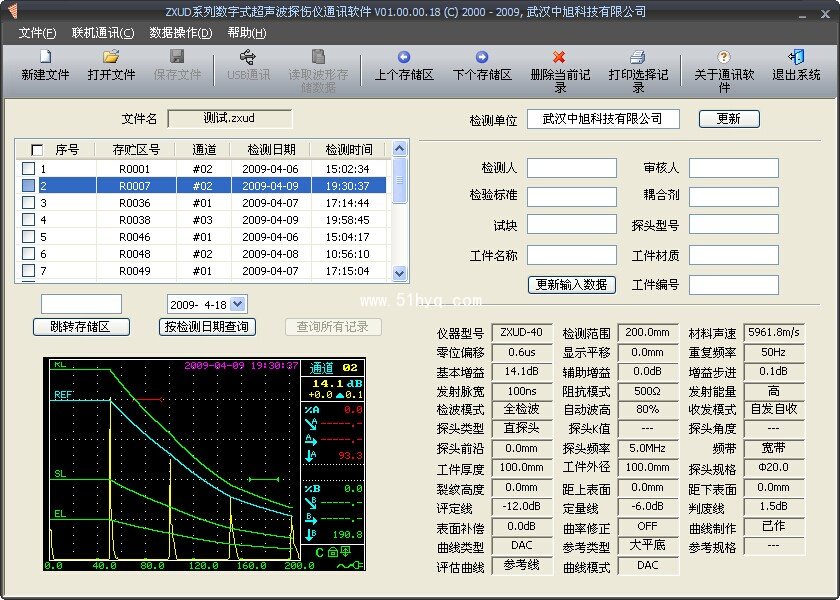

   本应用程序基于MS Windows系统平台, 提供和超声波探伤仪的通信,提取探伤仪内的检测数据,存储于计算机内,可以任意进行检测数据检索、删除、打印、分析  等操作,如图:
ZXUD数字超声波探伤仪

发射电压 150V/400V
脉冲宽度 40~1000ns
采样频率 200MHz(最高)
脉冲重复频率 60Hz~1.98KHz
阻抗匹配 50Ω/150Ω/200Ω/500Ω
工作模式 自发自收/单发单收/穿透
分辨力 ≥45dB(5N14)
平均电噪声 平均电噪声
灵敏度余量 ≥66dB(200mm深,Φ2平底孔)
增益 0~110dB;步进0.1dB/1dB/2dB/6/12dB可选
频带(-3dB 宽频0.25~25MHz、带通1~5MHz、2~10MHz、5~25MHz
放大器精度 ±1dB/20dB
垂直线性误差 ≤2%
自动增益 10%~90%
动态范围 ≥40dB
检波方式 正检波/负检波/全检波/射频
检测范围 0~10m;0.1、1以及10mm步进自动设置
水平线性误差 ≤0.1%
声速 250~16000m/s,步进为1m/s
零位偏移
(探头延迟)
0~1000.0us
显示平移 0~1000.0mm;0.1、1mm步进自动设置
信号抑制 0~90%;线性

检测闸门
(2个)
起点/宽度/高度连续可调
闸门内信号正/负触发报警
输出(声光报警)控制
闸门内信号测量点选择


测量模式
声程-水平距离-深度实时计算显示
TOF(飞行时间)测量实时计算显示
声程折射关系动态显示
静态读数测量计算
可选参考定量、定位

DAC/TCG曲线
距离-波幅曲线(DAC),2~10个参考点
4条附加可修正dB曲线(用户定制时4条)
时间-增益-补偿(TCG)曲线

DGS曲线
距离-增益-尺寸(DGS)曲线,绘制同DAC
3条附加可修正Φ值曲线
根据缺陷信号自动计算Φ值大小
参数通道 100组
存储管理 1000幅回波信号
峰值记忆 实时检索峰值,反差色显示
显示冻结 全冻结/参考冻结
裂纹测量 反射波法,衍射波法测量裂纹高度
曲面修正 曲面工件探伤,自动计算定位修正
包络曲线 峰值包络记录显示
数码旋钮 数码旋钮操作调节
实时时钟 日期/时间跟踪,标准时钟计时
外设接口 高速USB接口,支持计算机通讯、管理
显示器 高亮、真彩TFT显示器、5.7英寸
显示频率 NTSC制式(60Hz)
屏幕保护 工作/屏保控制(节电状态)
电池 锂聚合电池,工作时间≥13小时
主机尺寸/重量 210mmx168mmx48mm;1.8kg(含电池)
环境温度 -5℃~60℃
相对湿度 20~90% RH


序号 物件名称 数量 单位 备注
1 ZXUD-66 数字超声波探伤仪 1
2 电源适配器 1 8.5V,5.6A
3 使用说明书 1 简体中文版
4 产品合格证 1
5 高频抗EMI探头线 1 1.5米,C6 – Q9
6 高频抗EMI探头线 1 1.5米,Q6 – Q9
7 便携式机箱 1
8 USB通讯电缆 1 标准长度:1米
9 通讯软件 1 ZXUD-66联机软件
10 斜探头 1
11 直探头 1


探头连接方式及注意事项?
中旭解答:
在准备将ZXUD-66仪器投入使用前,需要选择连接合适的探头。通过使用ZXUD-66专用探头连接线,使仪器的探头连接器和探头连接在一起。
当连接仅带有一个超声晶片的探头(自发自收)时,可以任意插入一个仪器上的探头连接器。
当连接带有双超声晶片的探头(一个为发射晶片,一个为接收晶片)或连接两个探头(一个发射探头,一个接收探头)时,必须注意:发射的一端接入左边一个探头连接器插孔,接收的一端接入右边一个探头连接器插孔。如不注意这一点,可能导致适配误差,引起回波功率损失甚至波形畸变。

探伤通道如何设置?
中旭解答:不同的检测任务所使用的仪器工作参数和检测参数(探伤参数组合)是不同的。对于特定的要求,选取某种状态组合,将起优化回波波形、改善信噪比、获得较好的分辨力或最佳探伤灵敏度的作用。
本仪器通过不同的通道配置来提供对各种不同参数组合的支持,使得用户可以快速地用于不同的检测任务。例如:在本次检测结束时,要进入下一个检测任务只需要调出新任务相应参数组合的通道配置,既可立即进入新的检测状态,而不需要重新调校仪器或制作曲线等工作。
本仪器预置了100个探伤参数组合通道,用户可根据需要修改各通道的探伤参数。通道显示区位于工作主界面右上角。该参数设置同时遵照“方向键增减调节规程”和“直接数字输入规程”。详情请参考产品说明书

该仪器距离补偿(TCG)的功能是什么?
中旭解答:由于超声波在工件中传播时,其声能量总是随着传播距离的增大而逐渐衰减的。对较大工件或衰减较大的材料探伤时,往往要求仪器有较大的接收灵敏度才能发现工件中的小缺陷信号;但当仪器的灵敏度太高时,靠近检测表面的反射和探头杂波会很高,这会造成检测误差增加。为克服这对矛盾,本仪器提供距离补偿(TCG)功能,随着检测距离的增加动态的对反射信号进行灵敏度补偿,从而提高了仪器对远距离缺陷的发现能力及检测适应性。
