互感器测试仪投产前的检查及安全操作原则

时间:2014-10-29 11:42  阅读:
     互感器在变电站中属于高压配电装置,称为四小器(电流互感器、电压互感器、耦合电容器和避雷器)。虽然是小型电器,但由于一次侧直接联在母线上,一旦发生事故,往往造成全厂或全站停电,甚至引起系统故障。高压互感器爆炸,是一种威胁很大的恶性事故,往往引起大火,瓷片乱飞打坏其他设备,甚至威胁人身安全。

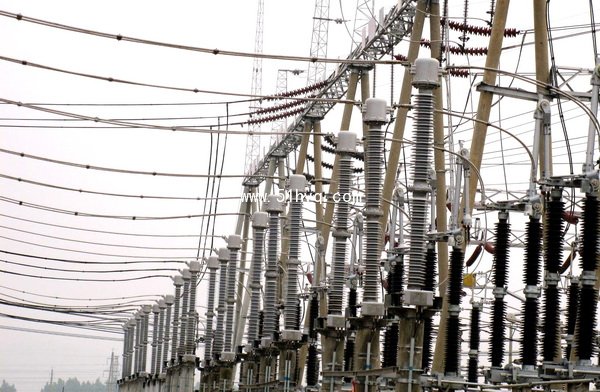

互感器测试
    针对互感器制造质量和运行维护中存在问题,原电力部早在1981年即发文提出《110Kv-220kV电压、电流互感器预防事故的技术措施》,后来根据电网出现的新设备,新情况多次进行修订。措施对提高产品制造质量和运行水平有一定的指导促进作用。本篇我们就来介绍互感器测试的相关内容。
1、互感器投产前的检查应补充新的内容
(1)出厂局部放电试验指标是否符合要求,尤其是固体绝缘互感器(10-110kV),应有局放试验报告。
(2)介损是否正常,出厂时应提供高电压下介损值(35kV及以上互感器)。
(3)绝缘油油源及牌号,各项指标是否正常,色谱分析各项指标是否正常,H2含量是否过高。
(4)电流互感器的动、热稳定是否符合要求。
(5)电容式电压互感器是否通过自身谐振试验(应列为出厂试验)。
(6)户内互感器有无通过凝露污秽试验考核。
(7)互感器底座接地是否通过专用接地螺栓接地,(不应利用基础安装螺栓接地,因易造成接触不良)。
(8)油浸式互感器(66kV及以上)应采用金属膨胀器全密封结构,非全密封结构(胶垫与隔膜密封结构)应预以改造。
(9)SF6气体绝缘互感器硅橡胶外绝缘的浇注质量。
(10)电压互感器在三相平衡电压下,剩余电压绕组开口三角端子电压是否在允许值(一般允许1~3V)及以下。
(11)当前瓷外绝缘污闪、雨闪问题仍很严重,应予充分注意,应选用大小伞裙或断水裙瓷套,保证爬电距离。

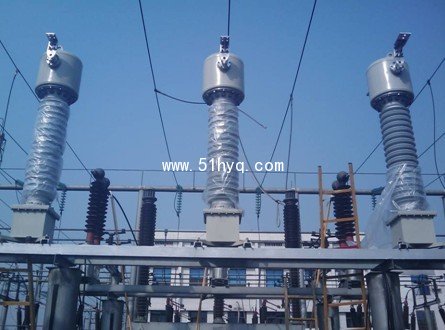

互感器测试现场
2、 安全操作原则,应预防常见故障
(1)母线停电或母线电压互感器停电时,必须防止电压互感器反充电。一般是先断开二次快速开关(或取下二次熔断器),然后拉开高压侧刀闸;送电时相反。
(2)中性点非有效接地系统,如10kV系统,在电压不对称情况下,拉开母线电压互感器刀闸时,发生电弧短路现象已有多次,系有操作过电压产生,同时设备有绝缘弱点,造成事故扩大。因此现场规程明确对有故障的电压互感器禁止用刀闸操作。
(3)中性点有效接地系统中,在运行方式上和倒闸操作过程中,应避免用带断口电容器的断路器切投带有电磁式电压器的空载母线,以防止铁磁谐振过电压损坏设备。必须指出,虽然部颁反事故技术措施对这类事故早已提出了正确的防范措施,但由于未落实到生产第一线的调度部门和现场的操作者,此类事故在全国各地仍时有发生。  目前全国110kV及以上电压互感器的谐振损坏事故,据电科院1990~1999年统计,十年中因谐振过电压损坏占全部互感器损坏事故21.6%,比例较大。由于这种谐振具有正序和负序性质,消谐措施效果不够理想,目前运行中应尽量避免形成上述谐振回路,防止出现这类谐振。如母线停电时,先断开母线TV,母线送电时,先投入电源侧断路器。这种基本要求应列入中调调度规程及现场运行规程,防止类似事故发生。
(4)长期停运设备(超过一年),也应按预试周期进行预试。测试数据与上次试验对比应无异常。
(5)为防止人身伤害,在电流互感器二次回路带电工作时,应严防二次开路。在电容式电压互感器上停电后工作时,应严防静电击伤人员。目前安监部门推行的安全作业危险点控制强调的就是这些内容。
(6)运行在一次电压相同,不同母线上的电压互感器,二次可并列运行。但在二次并列之前,一次必须先经母联开关并列运行。防止二次并列后,可能由于一次电压不平衡,使二次环流较大。引起熔断器熔断,致使继电保护装置等失去电源,造成不良后果。
(7)电容式电压互感器应注意阻尼器必须接入方可投运,对速饱和阻尼方式应注意确认其有效性。

互感器相关测试仪器:

ZXHG-5电流互感器现场校验仪
ZXHG-5电流互感器现场校验仪
ZX103 互感器测试仪
ZX103 互感器测试仪
PDS800 局部放电检测仪
PDS800 局部放电检测仪
ZX2671 数字兆欧表
ZX2671 数字兆欧表
