电力绝缘子及套管的预防性试验项目探讨

时间:2014-08-20 10:33  阅读:
      绝缘子和套管是电力系统广泛使用的电力设备。绝缘子起着支撑导线和绝缘的作用,而套管的作用是使高压引线安全通过墙壁或设备箱体与其他电力设备相连接。套管的使用场合决定了其结构要有较小的体积和较薄的绝缘厚度,尤其是套管法兰处(与墙壁及箱盖连接处)电场强度极不均匀,因而对其绝缘性能提出了较高的要求。

套管按结构分为:
纯瓷套管:适用于10kV及以下系统;
充油型套管:适用于35kV及以下系统;
油纸电容型套管:适用于35kV及以上系统;

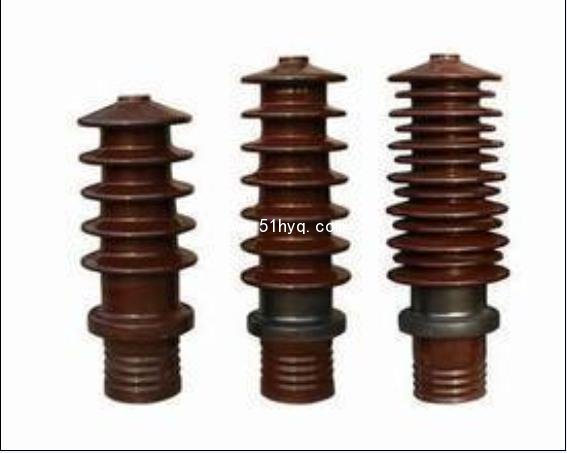

油纸电容型套管
胶纸电容型套管:适用于35~220kV系统;

按使用场合又可分为:
穿墙套管:35kV及以下多为纯瓷或充油式,35kV以上为胶纸、油纸式;

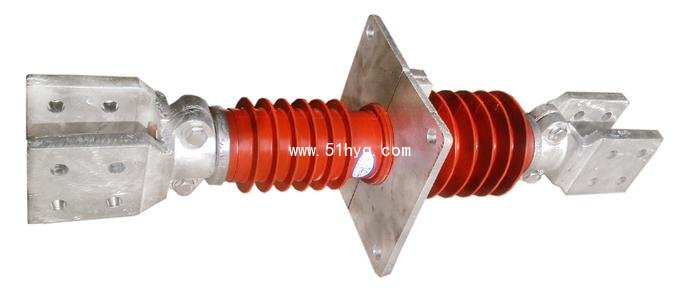

穿墙套管

变压器套管:35kV及以下多为充油式,35kV以上为胶纸式或油纸式;

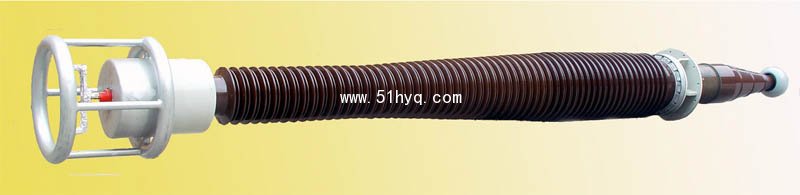

变压器套管

多油断路器套管:35kV以上为胶纸式或油纸式,35kV及以下多为充油式;

  绝缘子及套管的预防性试验项目主要有:
1、主绝缘及电容型套管末屏对地绝缘电阻;
2、主绝缘及电容型套管末屏对地tanδ与电容值;
3、油中溶解气体色谱分析;
4、交流耐压试验;
5、66kV及以上电容型套管的局部放电测量。
