ZX8600无线高压核相器(6)
时间：2014-08-30 16:18 阅读： 次
六、使用说明
注意: 每次使用前请认真检查绝缘杆绝缘性能, 应根据电力系统绝缘工器具预防性试验规程做好绝缘杆的耐压试验，严格遵守国家高压试验的相关规定，禁止在雨天作业。
该系列核相仪适用于6kV、10kV、35kV、66kV、110kV等额定电压, 使用方法如下:
6.1 充电
在使用前先对仪器充电，充电时将充电器三个电源插头同时插入仪器的充电孔，电池未充满时充电器状态指示灯为红色，充满电后指示灯为绿色，如充电器输出短路，则指示灯为红绿交替闪烁，此时请检查电源插头是否短路，直到故障排除。
仪器正常充电时间为40分钟到1个小时，如需急用充电30分钟即可。建议在充电指示灯变绿后再充电半小时，以保证仪器有足够的电量及使用时间。
6.2核相前的准备
6.2.1 检查绝缘杆耐压试验报告, 如果没有绝缘杆耐压试验合格报告则不允许进行试验！
6.2.2 核相前应在同一电网上检测核相仪是否正常, 一人操作一人监护。不建议采用小信号方式检验核相仪的准确性，因小信号相位检验跟高压状态下的检验不一样！

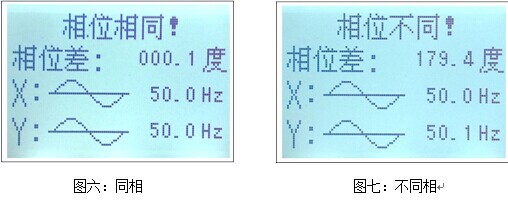

操作时先将两个发射装置挂在电网同一导电体上, 正常工作时两发射器绿灯亮，如绿灯不亮请及时充电。正常工作状态下接收器会显示两线路电压的相位角及频率, 并显示线路电压波形，此时测量到的相位差应该为0°左右, 同时语言提示：“相位相同”，屏幕显示如图六所示：
6.2.3 然后将其中一个发射装置与同一侧电网不同相导电体接触, 此时相位角应在120度左右, 此时语言应提示: "请注意, 相位不同"。 显示结果如图七所示。(规程规定小于30°为同相, 大于30°为不同相), 若检查结果如上述所示, 说明核相仪完好, 可以进行正式进行核相工作。
注意：
测试过程中如果接收器接收到的信号有强干扰，仪器会对信号进行滤波处理，保证测试结果的准确性，在测定结果之前屏幕会提示当前处于测试状态，此时显示数据均无效，等测试结果显示出来后再判断线路的相位。

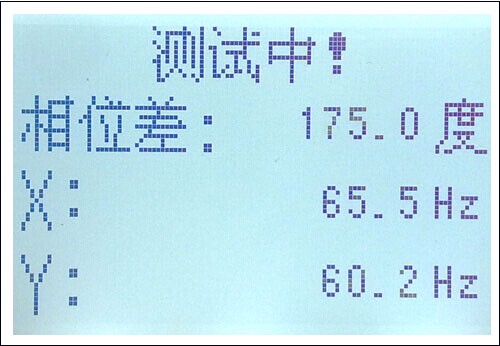

测试中的界面如图八所示：
图八：测试状态
若试验情况异常, 请检查电池电量是否充足, 并仔细检查核相仪工作状态指示灯, 若不能解决问题, 请停止试验并与我们联系！
ZX8600 无线核相仪采用低功耗电子电路，充满电后正常使用时间为一年，如果长时间不用而导致电池电量不足，请及时充电，应急状态下充电40~50分钟可使用1~2个月，但建议充电3小时以上，直到充电器指示灯绿灯亮位置，以保证后期使用中的电量。
3．正式核相工作
正式核相操作时, 应由一人操作另一人监护, 并按操作步骤逐项操作并做好记录.
先将两个发射装置挂在被测电网导电体上, 此时仪器报出测试结果: "相位相同"或"请注意, 相位不同"。同时显示屏显示出两线路的相位差及线路频率, 根据上述操作逐相确定两个电网的相位.
