3.3.4 显示平移设置

显示平移使得A扫检测范围内的回波可以左右移动。显示平移的变化不会改变回波之间的相对位置及幅度（即不改变绝对A扫检测范围值），只改变检测范围的起点和终点（即改变相对A扫检测范围值）。其操作描述如下：

（1）按下

子菜单键，进入显示平移设置状态。

（2）可遵照两种参数设置规程来设置显示平移：

遵照“方向键增减调节规程（参见1.6.2.1）”来设置参数，其范围以及调节步进为：

范围：10.0 ～ 100.0mm；步进：0.1mm；

范围：100.0 ～ 10000.0mm；步进：1.0mm。

遵照“直接数字输入规程（参见1.6.2.2）”来设置参数。

注意：“检测范围”与“显示平移”的数值之和应该≤19999.9mm。

3.3.5 声程坐标设置

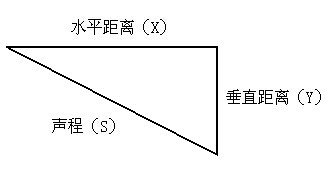

对于斜探头，回波显示区下面的坐标可以“水平距离（X）”、“垂直距离（Y）”或“声程（S）”的方式进行显示，其数学关系如下图所示：

图3-3 声程坐标的数学关系

声程坐标设置的操作描述如下：

（1）按下

进入“范围”主菜单；

（2）按下

选择“声程坐标”菜单项；

（3）按下方向键选择“X”、“Y”或“S”，分别表示水平距离、垂直距离和声程。

对于直探头，无所谓声程坐标的设置，一律以“Y”的形式显示。

声程坐标设置的图标（“X”、“Y”、“S”）显示在坐标显示与电池图标之间。
