ZX103 互感器测试仪使用说明书(10)
时间：2014-08-30 15:46 阅读： 次
B. 10％误差曲线计算和应用方法
电流互感器的误差主要是由于励磁电流
的存在，它使二次电流 与换算到二次侧后的一次电流Ι1’不但在数值上不相等，而且相位也不相同，这就造成了电流互感器的误差。
的存在，它使二次电流 与换算到二次侧后的一次电流Ι1’不但在数值上不相等，而且相位也不相同，这就造成了电流互感器的误差。
电流互感器的比值差定义为：
（B.1）
继电保护要求电流互感器的一次电流 等于最大短路电流时，其比值差小于或等于10％。在比值差等于10％时，二次电流 、与换算到二次侧后的一次电流 以及励磁电流 之间满足下述关系：

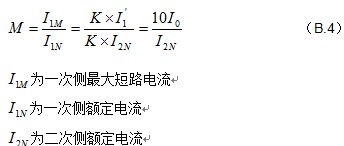

定义M为一次侧最大短路电流倍数，K为电流互感器的变比，则有
10％比值差时，允许的最大负荷阻抗ZB的计算公式为：
式中：Z2为电流互感器二次绕组阻抗
E0为电流互感器二次绕组感应电动势， E0和I0的关系由励磁特性曲线描述。
根据上述算式，最后可以得到用最大短路电流倍数M和允许的最大负荷阻抗 ZB描述的10％误差曲线（见图2.29）。
10％误差曲线的应用方法：
得出某一CT的10%误差曲线后，还必须查阅流经该CT的最大短路电流和该CT二次侧所带回路的阻抗 。最大短路电流往往在整定计算时得出，是该CT所在线路的最大运行方式下最严重短路时的短路电流，最大电流倍数 （额定电流）。二次回路阻抗 可以用CTP装置测量得到。
得到 和 后查阅10%误差曲线，若点（ ， ）在曲线下方，则满足要求，说明在最严重短路情况下CT的电流变换误差小于10%。否则将大于10%。
