产品说明书

ZX103 互感器测试仪使用说明书(12)

时间:2014-08-30 15:46  阅读:

D. 四端法接线的测量原理

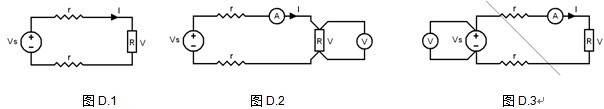

施加输出一个电压源信号Vs到一个阻抗R上,将产生一电流I,如图D.1。
D
若需测量该阻抗值,需测量该阻抗上的电压V:
   R=V/I
由于从电压源到被测阻抗有一段导线,导线有电阻r,导致V=Vs,所以若要精确测量阻抗R,不可以简单地用电源电压Vs代替V。
阻抗R的测量电路应采用图D.2 的接线方法,测量电压的电压表必须单独用导线从R两端连线才能精确测量R的电压值V。因R两端是采用4根导线接线,故称为4端法接线。图D.3的接线方法是错误的。
采用CTP测量互感器的电阻、变比、励磁时,需采用4端法接线,如图D.4
互感器测试仪接线
四端法接线必须注意被测绕组的端子接法。图D.5的接法是正确接法,图D.6、7均是错误接法。
接线方式
