ZX103 互感器测试仪使用说明书(5)
时间：2014-08-30 15:46 阅读： 次
2.1.3 试验结果

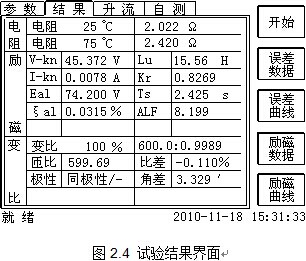

试验结果页，界面分别如图2.4。
对于不同级别的CT和所选的试验项目，试验结果也不同，见表2.3。
表2.3 CT试验结果描述
| 试验结果 | 描述 | P | TPY | 计量 | PR | PX | TPS | TPX | TPZ | |
| 负荷 | 实测负荷 | 单位：VA，CT二次侧实测负荷 | √ | √ | √ | √ | √ | √ | √ | √ |
| 功率因数 | 实测负荷的功率因数 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 阻抗 | 单位：Ω，CT二次侧实测阻抗 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 电阻 | 电阻（25℃） | 单位：Ω，当前温度下CT二次绕组电阻 | √ | √ | √ | √ | √ | √ | √ | √ |
| 电阻（75℃） | Rref，单位：Ω，折算到75℃下的电阻值 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 励磁 | 拐点电压和拐点电流 | 单位：分别为V和A，根据标准定义，拐点电压增加10%时，拐点电流增加50%。 | √ | √ | √ | √ | √ | √ | √ | √ |
| 不饱和电感Lu | 单位：H，励磁曲线线性段的平均电感 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 剩磁系数Kr | 剩磁通与饱和磁通的比值 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 二次时间常数Ts | 单位：s,CT二次接额定负荷时的时间常数 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 极限电动势Eal | 单位：V，根据CT铭牌和75℃电阻计算的极限电动势 | √ | √ | √ | √ | √ | √ | |||
| 复合误差εal | 极限电动势Eal或额定拐点电势Ek下的复合误差 | √ | √ | √ | √ | |||||
| 峰瞬误差ε | 极限电动势Eal下的峰瞬误差 | √ | √ | √ | ||||||
| 准确限值系数 | 实测的准确限值系数 | √ | √ | |||||||
| 仪表保安系数 | 实测的仪表保安系数 | √ | ||||||||
| 对称短路电流倍数Kssc | 实测的对称短路电流倍数 | √ | √ | √ | √ | |||||
| 暂态面积系数 | 实际的暂态面积系数 | √ | √ | √ | ||||||
| 计算系数Kx | 实测的计算系数 | √ | ||||||||
| 额定拐点电势Ek | √ | |||||||||
| Ek对应的Ie | 额定拐点电势对应的实测励磁电流 | √ | ||||||||
| 额定Ual | 额定等效二次极限电压 | √ | ||||||||
| Ual对应的Ial | 额定等效二次极限电压对应的实测励磁电流 | √ | ||||||||
| 变比 | 变比 | 额定负荷下的实际电流比 | √ | √ | √ | √ | √ | √ | √ | √ |
| 匝数比 | 被测试的二次绕组与一次绕组的实际匝比 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 比值差 | 额定负荷下的电流误差 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 相位差 | 额定负荷下的相位差 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 极性 | CT一次和二次的极性关系，有同极性/－（减极性）和反极性/+（加极性）两种 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 匝比误差 | 实测匝数比与额定匝比的相对误差 | √ | √ | |||||||
