4 两种测试方法的优劣比较

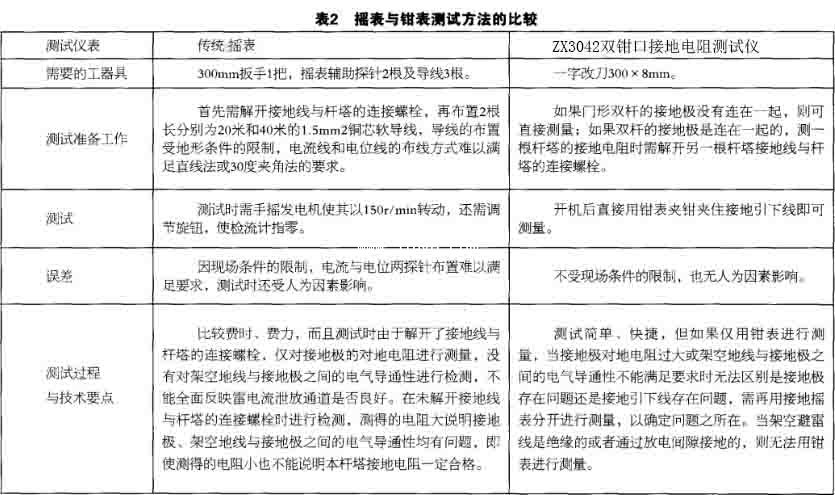

　　表2　摇表与ZX3042双钳口接地电阻测试仪测试方法的比较

         5 两种测试方法在工作中的配合使用与注意事项



　　在工作中如果用两种测试方法测的接地电阻都比较小，比如表1中N26，那么此杆塔的接地极的对地电阻、架空地线与接地极之间的电气导通性就能满足要求，雷电流泄放通道就是良好的。当用钳表测得接地电阻值超标时，可按要求解开接地线与杆塔的连接螺栓，用接地摇表单独测试接地极的对地电阻，测试结果合格，那么出问题的可能就是架空地线与杆塔接地螺栓处的电气导通性不良。这时我们还可以用接地摇表对解开处的上部(杆塔接地螺栓处)进行接地电阻测试，如果架空地线与杆塔接地螺栓处电气导通性良好，那么测得的电阻值也应很小，因为上部实际是多根杆塔接地电阻并联后的电阻值(R并=R1// R2//……Rn)，理论上这个数值是很小的。同时这也说明了在接地线与杆塔的连接螺栓没有解开的情况下进行测试，如果架空地线与接地极之间的电气导通性良好，即使本杆塔接地电阻很大，用摇表测出来也是很小的，这样测得的接地电阻不能反映本杆塔接地电阻的真实大小。



　　测试中我们还需注意：如果门形双杆或铁塔两引下线的的接地极在埋设时没有连接在一起，则可直接用钳表进行测量;如果埋设的接地极在地下是连在一起的，测一根杆塔的接地电阻时需解开另一根杆塔接地线与杆塔的连接螺栓，否则此时由两接地引下线、连在一起的接地极、架空地线或铁塔导通形成一个电阻几乎为零的金属闭合回路，此时用钳表测得的电阻值基本为零。



　　6 结论



　　在工作中我们可以先用钳形接地电阻测试仪进行测试，如果测试数据合格，那么说明本杆塔的雷电流泄放通道良好。如果测试数据不合格，我们再解开接地线与杆塔的连接螺栓，用传统接地摇表分别对接地线及杆塔的连接螺栓处测试接地电阻，以确定是本杆塔接地电阻超标还是杆塔的连接螺栓处与架空地线之间的回路电气导通性不能满足要求，从而找到问题所在，以便正确地进行处理。

---
