仪器概述
我国的电力基本建设发展很快,随着系统额定电压等级的提高,高电压、大容量的变电所日益增多,出现了许多大型、超大型的接地网。接地网的工作状况直接关系到人身安全、电力设备和电力系统的安全运行。科学合理地测试接地网的各种特性参数,准确评估接地网的安全状态,对确保电力系统的安全可靠运行和变电站工作人员的人身安全具有十分重要的意义。
目前在电力系统中,大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30安培。由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。
武汉中旭独立研发生产的ZX3046 型大型地网接地电阻测试仪完美的解决了上述诸多问题,可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,采用了新型异频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。
产品别称
接地电阻测试仪、大地网接地电阻测试仪、大型地网接地阻抗测试仪、大型地网接地阻抗测试系统、变频大电流多功能地网接地特性测量系统、接地阻抗测试、接地阻抗测试仪、大型地网变频接地阻抗特性测试系统,接地装置特性参数测量系统,变频大电流多功能测试仪,异频接地阻抗测试仪,抗干扰异频地网接地阻抗测试仪,异频接地电阻测试仪,接地电阻异频测试仪,大地网接地电阻测试仪,超大型接地网接地阻抗测量仪,大型接地网异频接地电阻测试仪,地网接地电阻测量系统,大型地网接地电阻测试仪、异频接地电阻测试仪,基于异频法的大型接地网接地电阻测试仪,大地网接地电阻测试仪,变频大电流多功能接地阻抗测试系统,基于异频法的大型接地网接地电阻测试、逐点变频大型地网接地特性测量系统、大型地网变频接地特性测试系统等。
操作步骤
1) 首先检查用于试验的电流线、电压线和地网线是否有断路现象(用万用表测量),地桩上的铁锈是否清除干净,其埋进深度是否合适(>0.5米),同时检查测试线与地桩的连接是否导通,如未导通,请处理后重新连接。
2) 电流测试线与电压测试线的长度比为1:0.618,电流测试线的长度应是地网对角线的4—5倍。

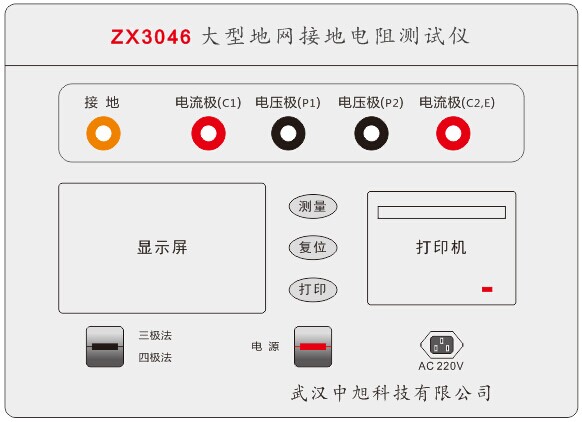

3) 电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。另一端分别接在两支地桩上(如图2所示)。
4) 将已放好的测试线检查一遍,将万用表一端接电流线或电压线,另一端接地网线如无阻值显示即为断路,确认完好再进行测试。
5) 检查连线无误后,给仪器接上AC220V/50Hz电源,对仪器进行通电。
6) 按测量键,开始测量(测试过程中,液晶屏显示“正在测试,请等待……”)。
7) 仪器显示测试结束后,记录测试数据(本仪器可多次重复测量)。
8) 关掉仪器电源后,拆除连线,测试过程结束。
注意事项
1、为使测试顺利进行,测试前请先用万用表检查测试导线与地桩的接触点是否完好,并测量已放好的线是否有断路现象。
2、三极法测量时地网极测试线连接不同位置的地桩时,所测的地网阻值会产生变化(同等 长度的测试线除外),此时,应将所测电阻值减去测试线增长部分的电阻值,即为实际阻值,四极法测量时仪器会自动消除,测试线长度变化反引起的阻值变化。
3、本仪器如出现其它故障,请直接与本公司售后服务部联系,请不要私自拆检。
1、ZX3045 大地网接地电阻测试仪可以用在什么项目?
中旭解答:
① 电力杆塔接地电阻测量;
② 无线微波站接地电阻测量;
③ 避雷器、避雷针接地电阻测量;
④ 电机接地电阻测量;
⑤ 火电、水电厂电气设备接地电阻测量。
2、测量接地电阻采用交流还是直流?
中旭解答: 采用交流。这是因为土壤导电常常要经过水溶液,如果用直流测量,则会在电极上聚集电解出来的气泡,减小了导电截面,增加了电阻,影响测量准确度,所以应当用交流不能使用直流。
ZX3045大型地网接地电阻测试仪和ZX3046大型地网接地电阻测试仪采用交流大电流和高电压输出及变频技术避开工频干扰,使接地电阻测量数据更具有效性。
3、用接地电阻测试仪测量接地电阻时,为什么电位棒要距接地体20m?
中旭解答:为说明这个问题,我们引用一组测试结果,如下表所示:
d(m) |
5 |
10 |
15 |
18 |
20 |
22 |
测量值(Ω) |
1.8 |
1.9 |
2.0 |
2.1 |
2.1 |
2.1 |
由上表可见,由于注入接地体的电流不变,电位棒距接地体越近,它们之间的电位差就越小。当距被测体18-22m时,测量值相等,此值最接近被测接地体的电阻值。换言之,向单根接地体注入电流后,在距单根接地体20m附近,电位已趋近于零,因此要测出接地体的对地电位,必须把接地桩打到距接地体20m左右的地方。
实际在测量时,如果电流极无法打入距接地体40m的地方,可采用下述方法:
(1)将电位接地桩和电流接地桩打在接地体的前后两面,与接地体相距20m以上,且三点成一直线。
(2)将电位棒,电流接地桩和接地体布置成三角形,三者都相距20m以上。

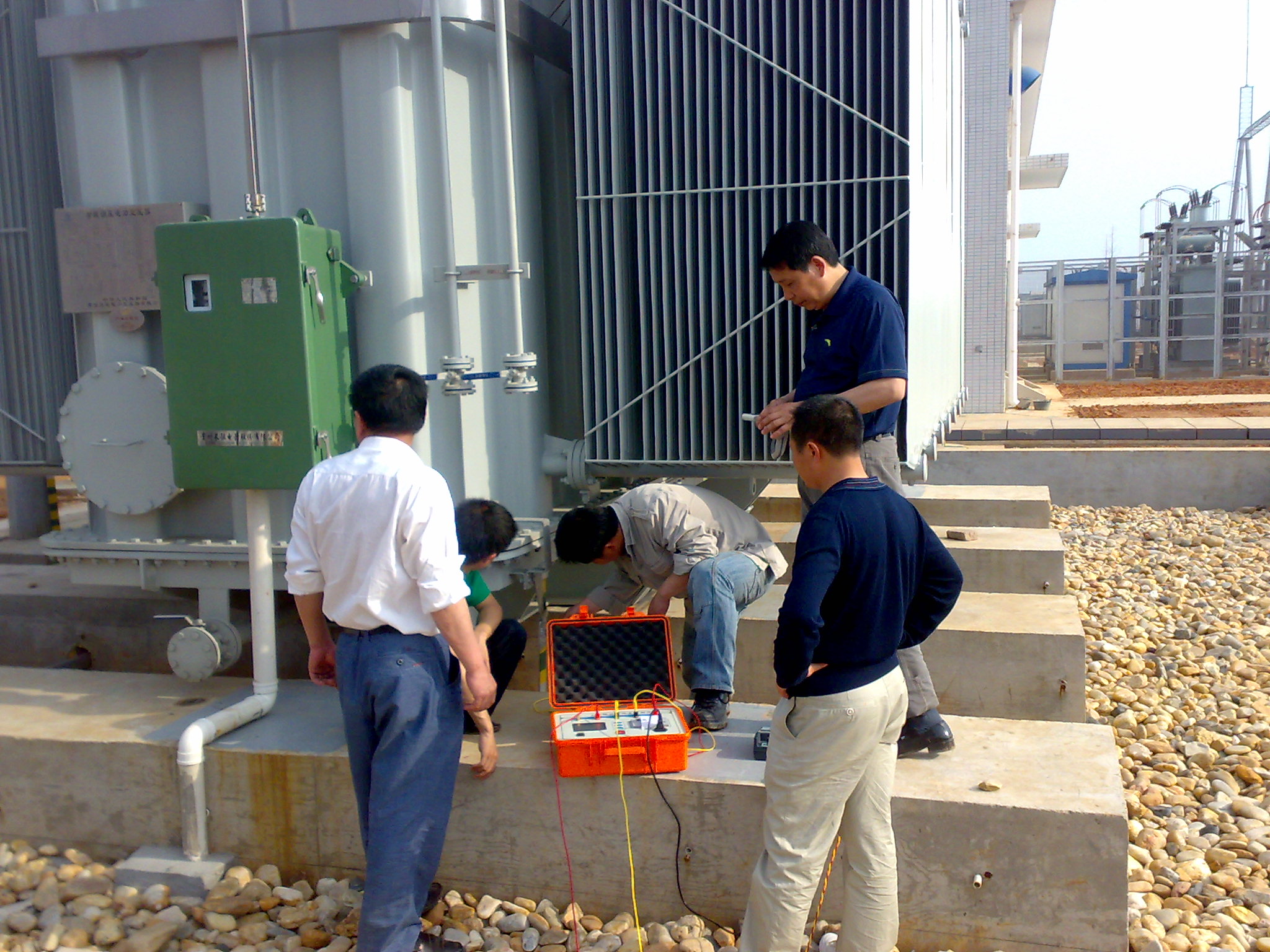

现场曾用同一台ZX3045地网接地电阻测试仪或ZX3046地网接地电阻测试仪用上述三种接线分别对同一接地体进行测量,测量结果基本相同。
当接地体周围是混凝土路面时,可采用下述方法测量:将两块平整的钢板(250mmX250mm)放在混凝土路面上,在钢板和混凝土路面之间浇水,测试线夹在钢板上,其测量结果和接地桩打在地下测量结果相同。
4、ZX3046 大型地网接地电阻测试仪常见故障有哪些?如何解决?
中旭解答:
1) 若仪器显示“回路电阻偏大”,则说明“电流线”连线与“电流极”地桩接触不良或地桩太少,需增加地桩,减少回路电阻。地桩深度不少于0.5m。
2) “电压极接线错误”即为电压线接触不良,或未接上。
3) 仪器显示“超过量程”,即为所测地网电阻大于15Ω。
4) 仪器显示“接地极电流极接线错误”即为”电流线”或“接地线”未接上。
5) 若仪器显示的测量值极低(<0.01Ω)则可能是电压线未连接上。
