产品概述

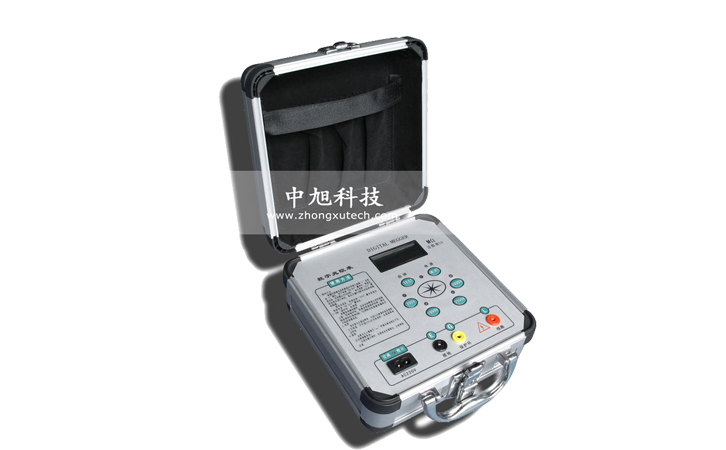

ZX2671 数字兆欧表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
ZX2671 数字兆欧表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。输出短路电流可直接测量，不需带载测量进行估算。
ZX2671数字兆欧表测量绕组绝缘电阻、吸收比和极化指数,能有效地检查出变压器绝缘整套受潮，部件表面受潮或脏污，以及贯穿性的集中性缺陷，如瓷件破裂、引线接壳、器身内有金属接地等缺陷。
本仪表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。
产品别称
数字兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表
产品特征
1、输出功率大、带载能力强，抗干扰能力强
本数字兆欧表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电
流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度
2、本仪表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷
3、该数字兆欧表输出短路电流可直接测量，不需带载测量进行估算
工作原理

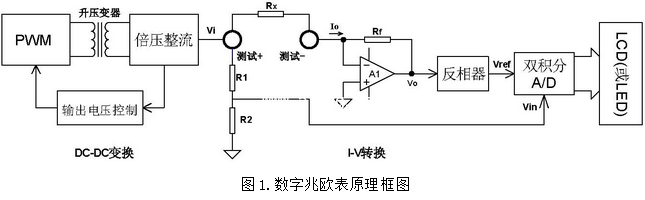

数字兆欧表一般由直流电压变换器将电池电压转换为直流高压电作为测试电压，这个测试电压施加于被测物上产生的电流经电流电压转换器转换为相应的电压值，然后送入模数转换器变为数字编码经微处理器计算处理，由显示器显示出相应的电阻值。
操作方法
1.开启电源开关，选择所需要的电压等级，轻按一下指示灯亮代表所选电压档，轻按一下高压启停键，高压指示灯亮，显示的稳定数值即为被测的绝缘电阻值，关闭高压时只需再按一下高压键，关闭整机电源时按一下电源OFF.
2.数字兆欧表接线端子符号含义
数字兆欧表测量绝缘电阻时，线路L与被测物同大地绝缘的导电部分相接，接地 E与被测物体外壳或接地部分相接，屏蔽 G与被测与被测物体保护隐蔽部分相接或其他不参与测量的部分相接，以消除表泄露所引起的误差。测量电气产品元件之间绝缘电阻时，可净 L和 E端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。
一、为什么要测量电力设备的吸收比？
对电容量比较大的电力设备，在用兆欧表测起绝缘电阻时，把绝缘电阻在两个时间下读数的比值，称为吸收比。按规定吸收比是指60s与15s时绝缘电阻读数的比值。测量吸收比可以判断电力设备的绝缘是否受潮，这是因为绝缘材料干燥时，泄漏电流成分很小，绝缘电阻由充电电流所决定。
用ZX2671数字兆欧表测试在15s时，充电电流仍比较大，于是这时的绝缘电阻就比较小；测试到60s时，根据绝缘材料的吸收特性，这时的充电电流已经接近饱和，绝缘电阻就比较大，所以吸收比就比较大。而绝缘受潮时，泄漏电流的分量就大大地增加，随时间变化的充电电流影响就比较小，这时泄漏电流和测试的时间没有什么关系，这样60s和15s时的绝缘电阻值就很接近，换言之，吸收比就降低了。这样，通过所测得的吸收比的数值，可以初步判断电力设备的绝缘受潮。
二、为什么要测量电容性试品（如电容型套管和电流互感器）末屏对地的绝缘电阻？
电容型套管和电流互感器一般由十层以上电容串联。进水受潮后，水分一般不易渗入电容层间或使电容层普遍受潮，因此，进行主绝缘试验往往不能有效的监测出其进水受潮。但是，水分的比重大于变压器油，所以往往沉积于套管和电流互感器外层（末层）或底部（末屏与法兰间）而使末屏对地绝缘水平大大降低，因此，进行末屏对地绝缘电阻的测量能有效地监测电容性试品进水受潮缺陷。
用ZX2671 数字兆欧表测量容性试品时，由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值，使得测量快速方便。
三、为什么测量电力设备的绝缘电阻时要记录测量时的温度？
电力设备的绝缘材料都在不同程度上含有水分和溶解于水的杂质（如盐类、酸性物质等）构成电导电流。温度升高，会加速介质内部分子和离子的运动，水分和杂质沿电厂两级方向伸长而增加导电性能。因此温度升高，绝缘电阻就按指数函数显著下降。例如，温度升高10℃，发电机的B级绝缘电阻下降1.9～2.8倍；变压器A级绝缘电阻下降1.7～1.8倍。受潮严重的设备，其绝缘电阻随温度的变化更大。因此遥测绝缘电阻时，要记录环境温度。若从运行中停下，绝缘未充分冷却的设备，还要记录绝缘内的真实温度，以便将绝缘电阻换算到同一温度进行比较和分析。
四、为什么兆欧表的额定电压要与被测设备的工作电压相适应？
绝缘材料的击穿电场强度与所加电压有关，若用500V以下的兆欧表测量电压大于500V的电力设备的绝缘电阻时，则测量结果可能有误差；同理，若用额定电压太高的兆欧表测量低压电力设备的绝缘电阻时，则可能损坏绝缘。因此，兆欧表的额定电压与被测电力设备的工作电压要相适应。
五、测量10/0.4kV变压器低压侧绕组绝缘电阻时，是否可用1000V兆欧表？
当对10/0.4kV配电变压器进行交流耐压试验时，在0.4kV绕组绝缘上施加的交流试验电压为2kV，所以可以用1000V的兆欧表测量其低压侧绕组的绝缘电阻。
六、用兆欧表测量绝缘电阻时，是看10min的测量结果准，还是看1min的测量结果准？
当直流电压作用与绝缘介质时，会在被试品中流过电容电流、吸收电流和电导电流，随着加压时间的增长，这三种电流的总和值下降，最后稳定为电导电流。由电导电流（体积）所决定的电阻即是绝缘电阻。当稳定到电导电流的过程就称为绝缘吸收过程。这一过程的完成决定于时间常数t=RC（R—试品等值电阻；C—试品等值电容）。加压时间越长，吸收过程完成的越彻底，也就是流过试品的电流越接近于电导电流，因此，加压时间越长，测量的绝缘电阻越准。但对一般试品，加压1min后，吸收过程已基本完成，相应的绝缘电阻已基本代表了试品的绝缘状况。所以一般规定1min的绝缘电阻为试品的绝缘电阻值。但对某些大电容试品，如电力电缆、并联电容器，大型发电机、大型变压器等，由于试品电容量大且多为负荷介质，极化（吸收）过程往往1min不能完成，所以宜测量10min的绝缘电阻。
