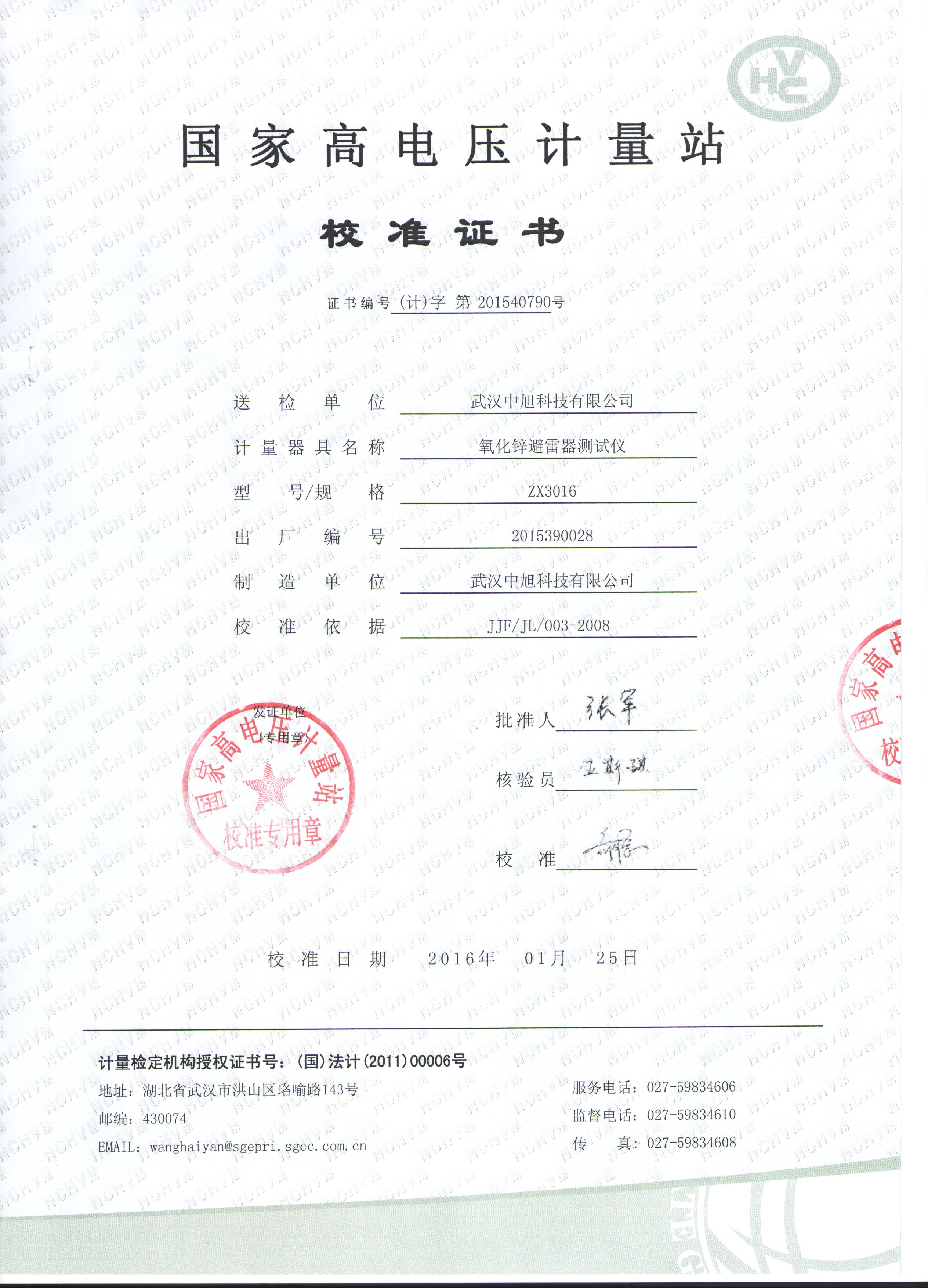

检测报告

简介
参数
附件
技术解答
售后保障
现场测试

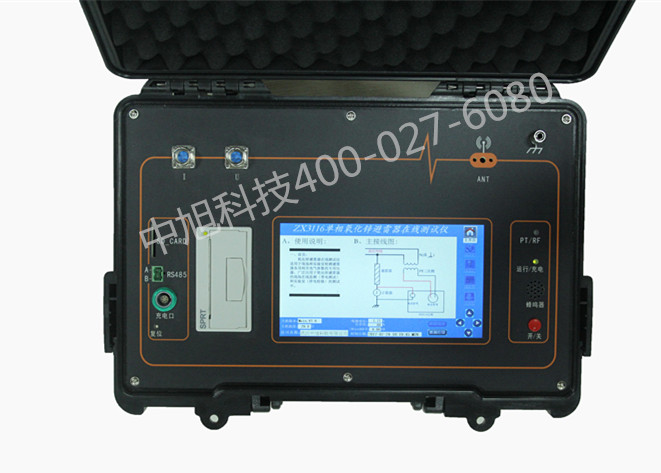

随着科学技术的不断发展和新技术在高压测试领域中的应用，新的高压测试设备和仪器不断出现，并在电力系统绝缘预防性试验中被大量使用，如:ZX3116单相氧化锌避雷器带电测试仪等（MOA）。这些新设备、仪器是针对电力系统现场电气设备试验的要求而开发出来的。MOA测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。该仪器操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定

本仪器符合中华人民共和国电力行业标准《DL474.5——9.2现场绝缘试验实施导则——避雷器实验》的要求。本仪器采用先进的采样、控制技术、可在线监测氧化锌避雷器的运行参数，包括：母线电压、全电流、阻性电流、容性电流、工作频率、电压和电流的相间角度、功率因数等参数。并能显示电压、电流的波形及打印输出。仪器上采用7寸TFT真彩液晶显示屏，不同界面直接触控操作切换，使人机交换功能更加直观。此外，仪器还具有接线简单、操作方便、显示直观、测量精度高、可靠性稳定性强等特点，自带大容量可充锂电池，单次充满电后可持续工作8小时以上，可满足不同场合的测量需求。

ZX3116单相氧化锌避雷器在线测试仪的功能及特点：
1. 采用7寸TFT液晶显示，全中文界面显示，分辨率为1024*600,全触屏操控；
2. 本机自带SD卡接口，可存储大量的测量数据；
3. 本机采用大屏幕液晶显示，全汉字菜单操作，使用简便；
4. 多种测量方式，可用PT二次法、实验室测量法、在线电流法等测量方法；
5. 高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据的可靠性；
6. 参考电压输入端有0.1A保险管，在仪器内部还有隔离互感器，将仪器与现场PT彻底隔离，双重保险确保PT安全；
7. 具有阻性电流基波峰值输出、基波电流与基波电压间夹角等参数,输出参数稳定,易于判断避雷器的好坏；
8. 具有边相校正功能,可消除现场带电测试的干扰；
9. 仪器自带可充电电池,不用220V交流电可连续工作3小时以上；
10. 有日历时钟、微型打印机；
11. 能存储1024组测量数据；
12. 配有RS-485通信接口，可将数据上传至计算机进行处理。

测量项目	范围	测量项目	精度
母线电压	10-110KV	实验电压	±2%
全电流	0-10mA	全电流	±0.5%
阻性电流	0-10mA	阻性电流	±0.5%
容性电流	0-10mA	容性电流	±0.5%
工作频率	0-65Hz	工作频率	±0.2Hz
相间角度	0-360°	相间角度	±0.5%
电池容量	8.4V/6AH	连续工作时间	8小时
