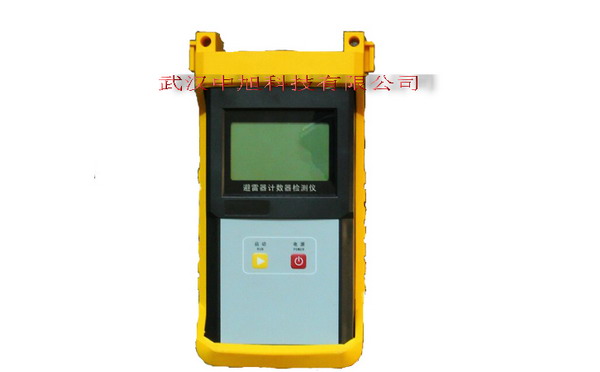

ZX3010 避雷器计数器测试仪

    避雷器计数器测试仪是检测雷击动作次数的一种装置。计数器动作的可靠性对于电力系统非常重要,它是记录避雷器在正常运行中受到雷击次数统计的一个重要参数。它能为电力系统的
      • 仪器电路高度集成化,外观小巧便于携带,主机仅重900克,是同类产品中更轻的。
      • 仪器选用液晶显示,显示界面友好直观,操作极为简便
      • 测试高度自动化,按一个键即可自动对计数器测试10次
      • 仪器内置大容量锂电池,充一次电可以连续使用10小时以上
      • 标配专用耐高压测试线夹,保证操作人员安全
  • 产品说明书 标准及规程
  • 解决方案
    氧化锌避雷器测试选型方案
  • 注释:关于产品购买、技术维护等服务,欢迎致电! 联系我们
避雷器测试仪整机避雷器测试仪整机
整机整机
避雷器测试仪主机避雷器测试仪主机
  • 简介
  • 参数
  • 附件
  • 技术解答
  • 售后保障
  • 现场测试
概述
    避雷器计数器测试仪是检测雷击动作次数的一种装置。计数器动作的可靠性对于电力系统非常重要,它是记录避雷器在正常运行中受到雷击次数统计的一个重要参数。它能为电力系统的工作人员提供有针对性对避雷器进行检验的重要依据。其原理图如图一所示:
避雷器计数器原理
   图1所示为JS型动作记数器的原理接线图。图1(a)为JS型动作记数器的基本结构,即所谓的双阀片式结构。当避雷器动作时,放电电流流过阀片R1,在R1上的压降经阀片R2给电容器C充电,然后C再对电磁式记数器的电感线圈L放电,使其转动1格,记1次数。改变R1及R2的阻值,可使记数器具有不同的灵敏度。一般最小动作电流为100A(8/20μs)的冲击电流。因R1上有一定的压降,将使避雷器的残压有所增加,故它主要用于40kV以上的高压避雷器。
避雷器计数器测试仪
    图1(b)表示 JS-8型动作记数器的结构,系整流式结构。避雷器动作时,高温阀片R1上的压降经全波整流给电容器C充电,然后C再对电磁式记数器的L放电,使其记数。该记数器的阀片R1的阻值较小(在10kA时的压降为1.1kV),通流容量较大( 1200A方波),最小动作电流也为100A(8/20 s)的冲击电流。JS-8型记数器可用于6.0~ 330kV系统的避雷器,JS-8A型记数器可用于500kV系统的避雷器。
由于密封不良,动作记数器在运行中可能进入潮气或水分,使内部元件锈蚀,导致记数器不能正常动作,所以《规程》规定,每年应检查1次。现场检查记数器动作的方法有直流法、交流法和标准冲击电流法。研究表明,以标准冲击电流法极为可靠,其原理接线如图2所示。
    将冲击电流发生器发生的8/20μs、100A的冲击电流波作用于动作记数器,若记数器动作正常,则说明仪器良好,否则应解体检修。《规程》规定,连续测试10次,每次应正常动作,测试后记录器应调到0。
工作原理
    仪器由微电脑、液晶、高压储能电容和切换继电器等组成。高压模块产生1000V以上的高压,并储存在高压储能电容里,由微电脑控制切换继电器把电容中的电能输出到计数器,产生大于100A(8/20μs)的冲击电流作用于雷击计数器使其动作计数
产品特点
1、仪器电路高度集成化,外观小巧便于携带,主机仅重900克,是同类产品中更轻的。
2、仪器选用液晶显示,显示界面友好直观,操作极为简便。
3、测试高度自动化,按一个键即可自动对计数器测试10次。
4、仪器内置大容量锂电池,充一次电可以连续使用10小时以上。
5、标配专用耐高压测试线夹,保证操作人员安全。
6、仪器尺寸重量:
7、尺寸:222×113×80
8、重量:0.9kg(主机),1.55kg(包装重量)

使用说明
1.充电
在使用前先对仪器充电,充电时将专用充电器的电源插头插入仪器的充电孔,电池未充满时充电器状态指示灯为红色,充满电后指示灯为绿色,如充电器输出短路,则指示灯为红绿交替闪烁,此时请检查电源插头是否短路,直到故障排除。
仪器正常充电时间为2个小时到3个小时。建议在充电指示灯变绿后再充电半小时,以保证仪器有足够的电量及使用时间。
2.测试
1)将仪器输出端与避雷器计数器两端用专用测试线相连,红色端接上端,黑色端接地端。
2)确认接线无误后,按一下面板上的电源开关,欢迎界面过后即进入测试界面,可开始检测。
3)按下启动键,开始检测,可以看到液晶屏上的检测次数从1开始依次增加,直到第十次后自动停止检测。
4)观察计数器动作计数是否计数10次。如果正好动作计数10次,说明该计数器工作正常,否则就有故障。
5)测试完成后关闭测试仪电源,拆除测试接线。


输出电压  DC 1000-1200V
输出电流  >100A(8/20us)
尺寸  222×113×80
重量  0.9kg(主机),1.55kg(包装重量)

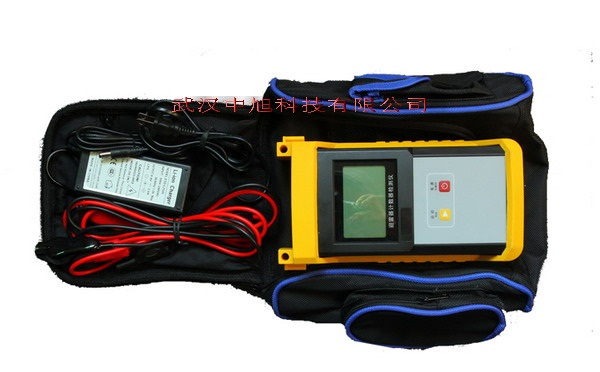

名称 说明 数量
避雷器测试仪主机 / 1台
测试线夹 / 2根
充电器 / 1个
说明书 / 1份
合格证 / 1份
便携手提包 / 1个

避雷器放电计数器检测仪是什么?
        雷击动作次数的一种装置。计数器动作的可靠性对于电力系统非常重要,它是记录避雷器在正常运行中受到雷击次数统计的一个重要参数。它能为电力系统的工作人员提供有针对性对避雷器进行检验的重要依据。

避雷器放电计数器检测仪的工作原理?
        仪器由微电脑、液晶、高压储能电容和切换继电器等组成。高压模块产生1000V以上的高压,并储存在高压储能电容里,由微电脑控制切换继电器把电容中的电能输出到计数器,产生大于100A(8/20μs)的冲击电流作用于动作记数器使其动作计数。

避雷器放电计数器检测仪的注意事项 ?
1)使用时应认真执行安全规章制度,并严格遵守DL408-91安全工作规程(发电厂变电所电气部份)相关规定,仔细保管仪器,确保仪器和测试线没有受潮;
2)操作时,应按规程穿戴好绝缘靴和绝缘手套,保证人身和设备安全;
3)一定要在停电的情况下进行检测,严禁带电检测,切记。
