产品概述

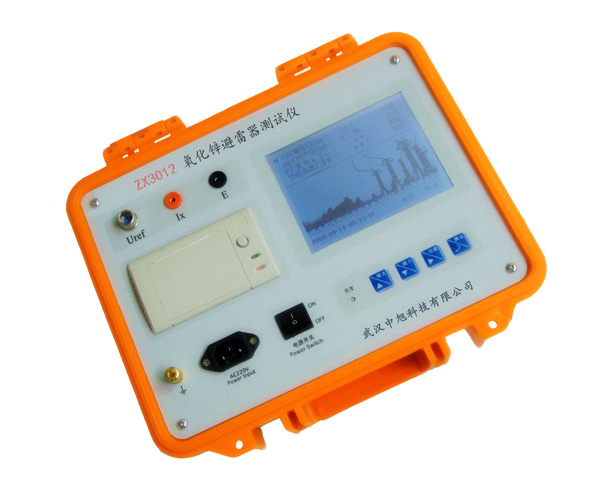

ZX3012氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便,测量全过程由单片机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~7次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。本机配有高速面板式打印机,可充电电池,试验人员在现场使用十分方便。仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号,保证了数据的可靠性和安全性。
产品特点
1) 本机采用大屏幕液晶显示,全中文菜单操作,使用简便。
2) 高精度采样、处理电路,先进的付里叶谐波分析技术,确保数据更加可靠。
3) 仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号,保证了数据的可靠性和安全性。
4) 支持无同步电压取样方式。(B型)
5) 本仪器可以使用电场感应的方法代替PT二次接线。(C型)
6) 具有阻性电流基波峰值输出、边相校正等功能。
7) 仪器配有可充电电池、日历时钟、微型打印机,可存储120组测量数据

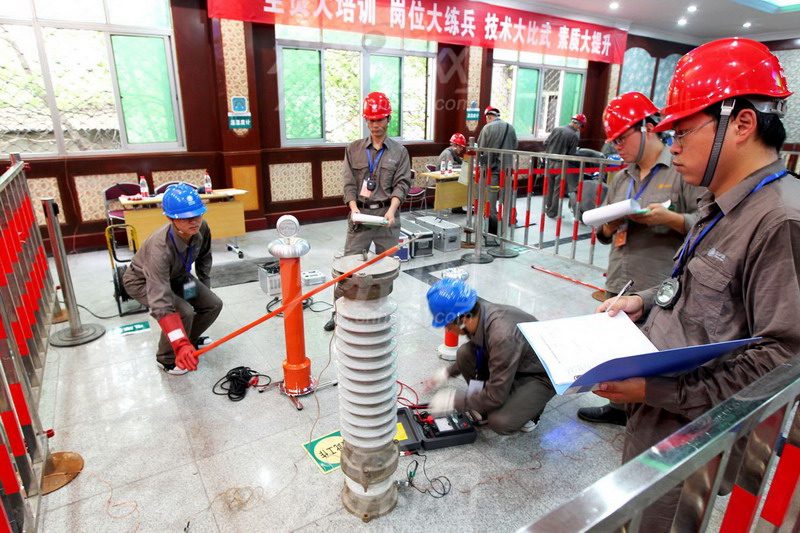

操作模式

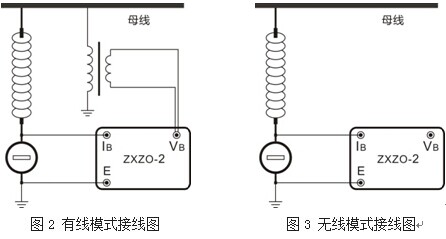

有线模式:
仪器输入PT二次电压作为参考信号,同时输入MOA电流信号,经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。 因此与电压同相分量为阻性电流基波峰值(Ir1p),正交分量是容性电流基波峰值(Ic1p):
Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ
考虑到δ=90°—Φ相当于介损角,直接用Φ评价MOA也是十分简捷的:没有“相间干扰”时,Φ大多在81°~86°之间。按“阻性电流不能超过总电流的25%”要求,Φ不能小于75.5°,可参考下表对MOA性能分段评价:
性能 |
<75° |
75°~77° |
78°~80° |
81°~83° |
84°~89° |
>89° |
Φ |
劣 |
差 |
中 |
良 |
优 |
有干扰 |
实际上Φ<80°时应当引起注意。
接地:
测量前先连接地线,测量完最后拆接地线!如果接地点有油漆或锈蚀必须清除干净。
参考电压
参考电压信号线一端插入参考电压插座,另一端接被测相PT二次低压输出:小黑夹子接中性点(x),小红夹子接待测相电压(a/b/c)。外施法测量时接升压变压器的测量绕组。如果PT距离较远,可使用加长线。
电流信号
先将泄漏电流信号线插头插入仪器,后将另一端夹子夹到(或通过绝缘竿搭到)被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上,由MOA下端取电流信号。电流信号不能使用加长线。
无线模式:
仅仅需要一根电流线,取到电流信号即可测量出全电流和阻性电流。(此模式为快速测试,仅需要B相电流信号,按测量后为等待状态。依次接A、B、C相放电计数器上端,打印机开始工作为一相测量周期结束,测量完后关机退出)
电流信号
先将泄漏电流信号线插头插入仪器,后将另一端夹子夹到(或通过绝缘竿搭到)被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上,由MOA下端取电流信号。电流信号不能使用加长线。
氧化锌避雷器测试仪工作原理是什么?
中旭解答:
输入电流电压经过数字滤波后,取出基波,然后用投影法计算出阻性电流基波峰值Ir1p=Ix1p.cosφ,因基波数值稳定,故目前普遍采用Ir1p衡量避雷器性能。
总电流基波峰值Ix1p在电压基波U1(E1)方向投影为Ir1p,在垂直方向投影为Ic1p,φ为电流电压基波相位角,其中包含选定的补偿角度。因此,用φ和Ir1p均能直观衡量MOA性能。
