氧化锌避雷器测试仪

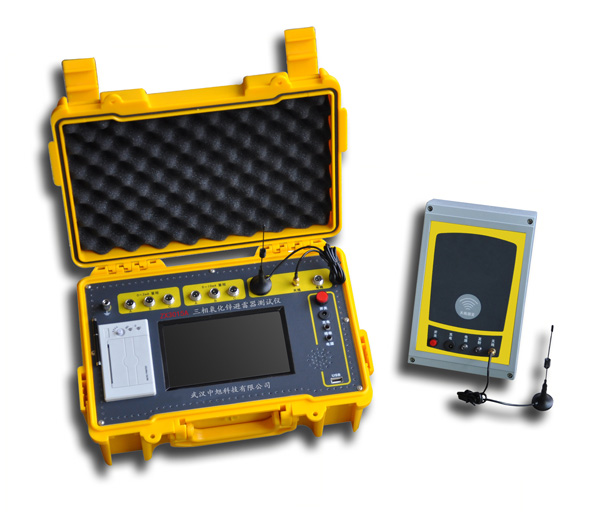

ZX3015A 三相氧化锌避雷器测试仪

    ZX3015A 氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷
      • 符合《DL/T987-2005氧化锌避雷器阻性电流测试仪通用技术条件》
      • 无线传输PT信号超过400米,按需配置可达到2000米
      • 三相电流、三相电压同时测试,工作效率高
      • 支持有线、无线同步两种电压基准信号取样方式
      • 内带高能锂离子电池,特别适合无电源场合
      • 采用防尘、防水、防腐工程塑料密封箱,体积小,重量轻,便于携带
  • 产品说明书 标准及规程
  • 解决方案
  • 注释:关于产品购买、技术维护等服务,欢迎致电! 联系我们
氧化锌避雷器测试仪氧化锌避雷器测试仪
  • 简介
  • 参数
  • 附件
  • 技术解答
  • 售后保障
  • 现场测试
产品概述:
     ZX3015A氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
     仪器操作简单、使用方便,测量全过程由工控机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~7次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。

产品特点
1、 800×480彩色液晶触摸屏,高速热敏打印机;图文显示,界面直观,便于现场人员操作和使用。
2、 无线传输PT信号超过400米,按需配置可达到2000米。
3、 适用于避雷器带电、停电或试验室等场所使用。
4、 真正做到三相电流、三相电压同时测试,提高工作效率;仪器内部只带弱电,电压不超过12V;电流、电压传感器完全隔离,安全可靠。
5、 支持有线、无线同步两种电压基准信号取样方式;也支持无电压方式,通过软件计算找到电压基准。
6、 内带高能锂离子电池,特别适合无电源场合。
7、 配备嵌入式工业级操作系统,支持直接关机方式;配有一个USB接口,支持U盘导出数据;可外挂USB鼠标、键盘使用,操作方便。
8、 内部配置4GB容量的SD卡可存储海量试验数据,具备数据管理、保存等功能。
9、 配套上层管理软件,具备历史数据管理、数据分析、报告打印等功能。
10、 高速的采样频率,先进的数字信号处理技术,抗干扰性能强,测量结果精度极高。
11、 采用防尘、防水、防腐工程塑料密封箱,体积小,重量轻,便于携带。

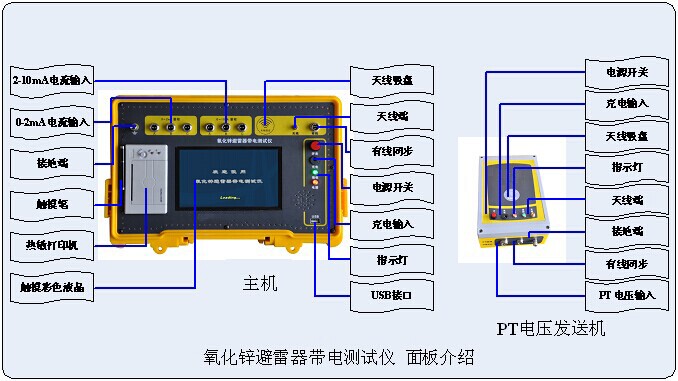

仪器面板介绍
氧化锌避雷器测试仪面板
测试仪面板如图所示,测试仪分为主机和PT电压发送机两部分。
PT电压发送机:采集PT二次侧电压,通过有线或无线方式将信号发送给主机。接PT二次电压是通过A、B、C、N三相四线制接法,三相电压峰值范围为0-100V。
主机:采集氧化锌避雷器泄漏电流,并接收PT电压发送机电压信号,经过FFT计算获得氧化锌避雷器的特征数据。主机采集电流分为0-2mA和2-10mA两档,通过三根A、PE线,B、PE线,C、PE线接在三相氧化锌避雷器的计数器两端。
通信方式:两机之间的通信可选择有线同步,无线同步,无电压三种方式。有线同步方式的测试精度最高,无线同步方式其次,两机距离近时建议使用有线同步方式;远距离时使用无线同步方式;无PT时采用无电压方式,默认B相全电流超前B相电压83.5度。

电源 220V、50Hz或内部电池供电
测量范围 泄漏电流(峰值) 0-10mA
电压(峰值) 30-100V(可扩展)
测量准确度 电流:全电流>100μA时 ±5%读数±1个字
电压:基准电压信号>30V时 ±5%读数±1个字
电压基准信号取样方式 有线同步 40米(可扩展)
无线同步 >400米(可扩展)
电池参数 充电时间 > 6小时
连续工作时间 > 4小时
间断工作时间 > 8小时
仪器尺寸 主机 36cm×26cm×14cm
配件箱 42cm×33cm×20cm
仪器重量 主机 5.0kg
配件箱 9.0kg

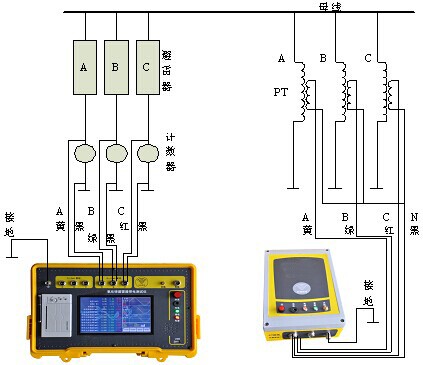

ZX3015A 三相氧化锌避雷器测试仪测试线接线方法?
中旭解答:测试线接线方法如图所示,请先接两机的地线,再接三根电流测试线(2芯),最后接电压测试线(4芯)。接电流测试线的方法,首先根据电流大小,接电流测试线到主机端0-2mA或2-10mA量程档上,再将另一端的黑线接到接数器的下端,最后接计数器的上端。接电压测试线的方法,也是先接PT电压发送机端,再接PT二次测试端,一定要小心谨慎接线以避免PT二次或试验电压短路。
氧化锌避雷器测试仪测试线接线
ZX3015A 三相氧化锌避雷器测试仪通信线接线方法?
中旭解答:
(1)有线同步
避雷器测试仪有线同步接线

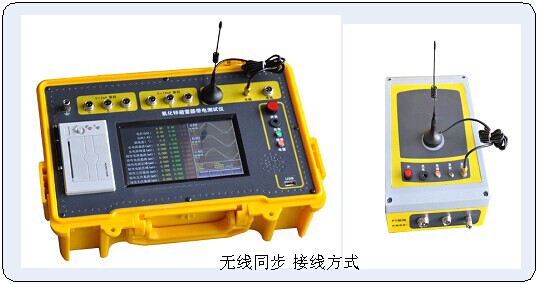

(2)无线同步
避雷器测试仪无线同步接线
(3)无电压
无电压方式下,不需使用PT发送机,软件模拟电压与电流之间的相角差。

服务与支持

了解产品售后请阅读"售后服务承诺书",产品技术问题请联系我们,我们将尽快安排工程师为您处理,售后服务中心:027-88236080, 13971663589(24小时售后服务)。

服务承诺

中旭科技始终坚持"精心打造精品、优质回报客户"的宗旨, 并严格执行《售后服务承诺》,我们深信优质、系统、 全面、快捷的服务是事业发展的基础。建立完善的销售服务机制,将销售服务工作纳入企业管理范畴,坚持常抓不懈。

经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念,制定了"规范管理制度 、严格过程控制、保证产品质量、达到顾客满意"的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客 户提供优质的售前、售中及售后服务!

因产品升级,本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准,请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺最终解释权归武汉中旭科技有限责任公司所有。

权利声明

本公司网站上的所有产品图片、产品说明书、产品视频资料、客户留言等内容,是中旭科技重要的经营资源,未经许可,禁止非法转载使用。
注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多中旭产品信息请进入产品中心,服务热线:400-027-6080, 027-88236080。

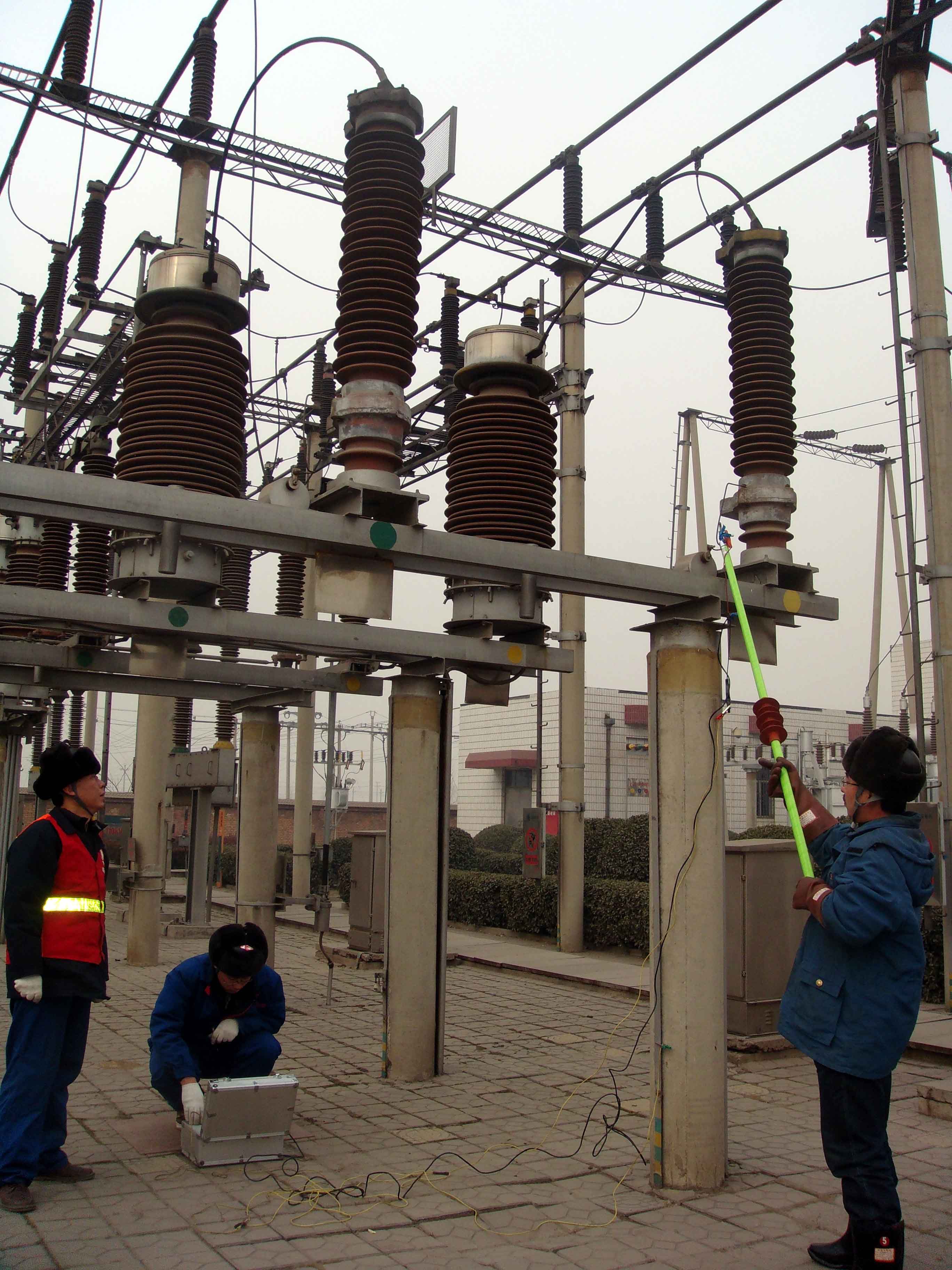

氧化锌避雷器测试仪测试现场
