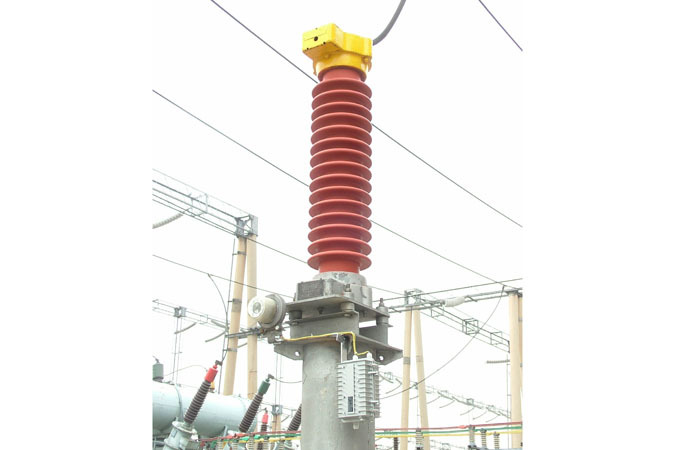

产品概述:
金属氧化锌避雷器(MOA)是电力系统重要的保护设备之一,是电气设备安全运行的保障。氧化锌避雷器出事故小则引起电网瘫痪,大则引起重大伤亡事故,2011年7.23甬台温铁路列车追尾事故正是说明了避雷系统对电网的影响。
电力系统规程规定氧化锌避雷器的预防性试验项目包括直流特性试验和交流特性试验等,但对于35kV及以上电压的氧化锌避雷器直流特性试验实施起来有很大困难。而且预防性试验属于离线测试,已经越来越不符合现代工业发展的趋势,因此在线监测已成为避雷器状态检测的唯一方法。
ZXMOA 避雷器在线监测系统是 ZXJY 绝缘在线监测系统的一部分,采用分层式的现场总线结构,由安装在变电站内的监控单元、安装在用户端的数据管理系统及无线GPRS终端三部分构成,可对站内各氧化锌避雷器的绝缘状况实施在线监测和诊断。ZXMOA 避雷器在线监测系统可通过组网广域网,把若干个变电站监控系统的监测数据汇集到数据管理及诊断中心。此系统已广泛应用于电力公司、铁路、石油化工等供电系统。
功能特点:
1、配置灵活
采用节点式设计结构,增加或减少监测设备和监测项目均不需改变系统结构,可根据需要在中央预警服务器上挂接不同类型及数量的本地监测单元,实现对变压器、互感器、电容器、避雷器、套管、断路器等电气设备进行监测和诊断;
2、安装简便
只需在被测电气设备下方安装本地监测单元,通过已铺设的光缆或无线设备挂接到中央预警系统的总线上即可;
3、测量准确
采用高精度及高稳定性的零磁通电流传感器,配置先进的模拟检测技术及数字通讯技术,保证了容性设备介质损耗和氧化锌避雷器泄露电流测量数据的精度和稳定性
4、数据可靠
各监测单元具备完善的自检功能,能及时判断出监测单元的工作状况并上传至服务器和用户。监测数据全部采用数字通讯方式传输,彻底消除工频电磁干扰或其他高频干扰所导致的信号传输问题,提高了监测系统的可靠性。
5、功能齐全
数据管理系统采用 SQL Server 2000 大型数据库,具备较强的分析和诊断功能,能够根据监测数据自动筛选出绝缘参数异常的电气设备,发出报警并自动生成包括绝缘参数变化趋势图在内的相关监测信息及监测报告。
6、维护简单
所有的监测单元均采用模块化结构设计,具备高度的通用性和互换性,可在不影响设备运行的条件下,对包括传感器在内的所有部件进行维护。
7、安全可靠
所有模块均采用工业化标准生产,具有良好的抗电磁冲击及温度突变能力。
ZXMOA 氧化锌避雷器在线监测系统有哪些部分构成?

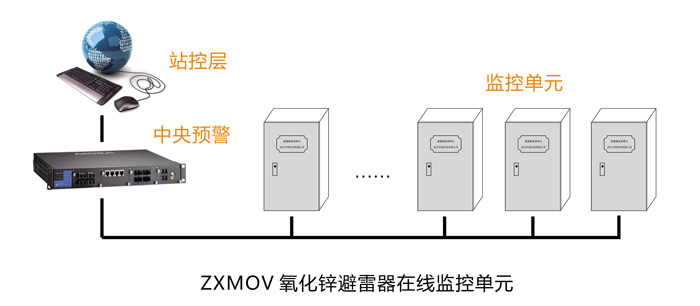

中旭解答:ZXMOA 氧化锌避雷器在线监测系统由安装在变电站内的监控装置和安装在用户端的数据管理系统两部分构成。通过局域网,用户可把若干个变电站监控系统的监测数据,汇 集到数据管理及诊断中心并进行综合管理,其基本结构框图如下所示。

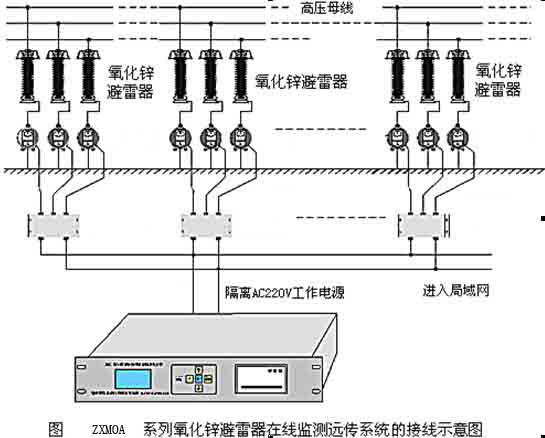

ZXMOA 氧化锌避雷器在线监测系统中的本地测量单元为最基本的单元,主要完成对氧化锌避雷器泄漏电流的测量,通过对微变信号模拟-数字处理后通过通讯接口将信号输送至通讯总线上即可实时监测电气设备的绝缘状况参数,通讯总线再把监测数据传送到站内中央预警服务器供外围计算、预警。
基本测量模块按照监测目的分为套管测量单元、变压器接地电流测量单元、油温测量单元、互感器测量单元等。
2、中央预警单元
中央预警单元相当于监测系统中间层的主机,每个变电站配置一台,通过通讯总线将各站的测试数据远程发送至主站,同时每个中央预警单元又是一个独立的执行节点,负责状态信息的报警、GPRS 终端的信息传递等任务(权限更高的还将参与电网调度)。
主站的中央预警服务器将测试数据装载到 SQL Server 数据库(保存10年数据)后对监测数据进行分析处理,判断出绝缘参数异常的电气设备,自动将故障信息发送至主站预警终端和下层节点的预警单元。
ZXJY变电站在线监测系统(包括ZXMOA氧化锌避雷器在线监测系统)本身还具备Web访问功能,通过 IE 浏览器,用户不但可以远程查询当前的监测数据,还可及时了解整套监测系统的运行状况。
ZXJY变电站在线监测系统是一套基于节点式的成熟系统,单元节点组合灵活,只需对主站及下层服务器进行软件升级即可实现对整个检测系统升级,执行效率高。同时由于同一环境同一时刻的监测环境近似相同,对于整个检测系统的测试数据极具可比性,能准确判断各设备的状态,让事故防患于未来。
