三倍频电源发生器

ZX3F系列三倍频电源发生器

    该产品广泛用于电力系统串激式电压互感器的交流耐压试验,以考核互感器的主、从绝缘强度;也可对电机及小型变压器的绕组进行感应试验;同时也可作为短时运行的150Hz试验电源使用
      • 符合电力行业标准《三倍频试验变压器装置 DL/T 848.4 - 2004》
      • 符合《电气设备预防性试验规程DL/T596 - 1996》
      • 输出稳定。采用先进的恒压技术,保证输出电压的恒定输出
      • 使用安全可靠。产品绝缘采用高分子耐压材料,使用安全可靠
  • 产品说明书 标准及规程
  • 解决方案
    10~35kV 高压试验设备常用配置
    10kV高压设备预防性试验选型指南
  • 注释:关于产品购买、技术维护等服务,欢迎致电! 联系我们
三倍频电源发生器三倍频电源发生器
  • 简介
  • 参数
  • 附件
  • 技术解答
  • 售后保障
  • 现场测试
一、产品概述

       三倍频电源发生器是利用磁路的饱和特性,取出谐波中分量最大的三次谐波电压,作为发生器的电源,对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验;以考核线圈的绝缘强度、耐压水平。
      分级绝缘的变压器和高压互感器的耐压试验使用常规的耐压试验设备有很大的困难,ZX3F系列三倍频发生器巧妙的解决了这个问题。该产品符合国家新颁布电力行业标准《三倍频试验变压器装置 DL/T 848.4 - 2004》和《电气设备预防性试验规程DL/T596 - 1996》中三倍频感应耐压试验的要求,广泛用于电力系统35~220kV电压等级串激式电压互感器的交流耐压试验,以考核互感器的主、从绝缘强度;也可对电机及小型变压器的绕组进行感应试验;同时也可作为短时运行的150Hz试验电源使用。

产品别称:三倍频发生器、感应电压三倍频发生器、三倍频电源发生器、试验三倍频变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪

二、产品特点

输出稳定。采用先进的恒压技术,保证输出电压的恒定输出;
输出电压质量高。高次谐波含量少,自身噪声小,频率稳定;
使用安全可靠。产品绝缘采用高分子耐压材料,使用安全可靠;
性能参数设计合理。原副边绕组采用优质紫铜,磁芯采用高密度导磁材料,输出强劲;
接线简单。产品采用一体化设计,使用简单,操作方便;
体积小,重量轻,即使野外使用也能方便作业。

三、工作原理

     本装置采用三芯五柱结构,将铁芯工作磁通密度选择在饱和磁密以上。初级通入三相交流电压,次级接成开口三角形。由于磁通的饱和,开口三角形绕组感应电势可分解为基波(50Hz)电势和谐波电势,谐波电势包括二次谐波(100Hz)、三次谐波(150Hz)等更高次谐波,其中的三相基波电势和二次谐波电势相量和为零,而开口三角形两端仅存三次谐波电势。

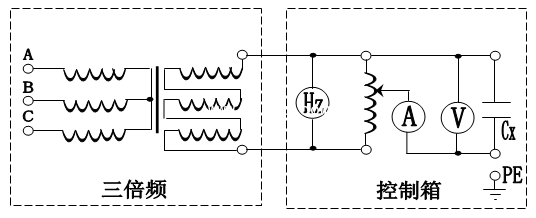

三倍频电源发生器原理

四、使用说明

ZX3F三倍频电源发生器面板布置及连线如下:

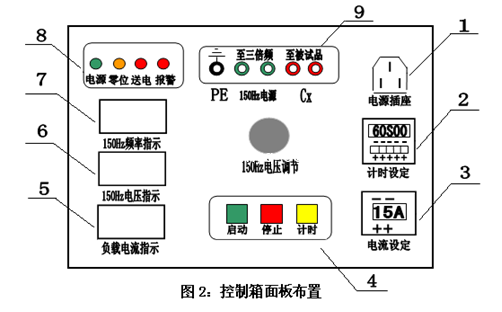

1.面板布置图
三倍频电源发生器面板说明
1.2. 电流表                                3. 电压表                       4.5. 指示灯
6. 电流选择开关                        7. 电压选择开关           8. 工作按钮
         9. 停止按钮                                10. 电源接线端子        11. 仪表接线端子
12. 外壳接地端子                    13. 输出接线排



技术参数

工 作 电 压
AC220V
输 入 电 压 AC380V 50Hz
输 出 电 压 AC300V 150Hz
波 形 失 真 ≤5%
输 出 容 量 3kVA ~ 50kVA(根据用户要求制定)
空载运行时间 ≤5分钟
负载运行时间 40 ~ 60s
环 境 温 度 -10 ~ +40℃
相 对 湿 度 ≤ 95%
重 量 10KG

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
三倍频试验变压器 / 1台
试验线  / 1套
保险管 可定制 2只
说明书 / 1本
检验报告 / 1份
合格证 / 1份
注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多中旭产品信息请进入产品中心,服务热线:400-027-6080。
三倍频电源发生器工作原理是什么?
      本装置采用三芯五柱结构,将铁芯工作磁通密度选择在饱和磁密以上。初级通入三相交流电压,次级接成开口三角形。由于磁通的饱和,开口三角形绕组感应电势可分解为基波(50Hz)电势和谐波电势,谐波电势包括二次谐波(100Hz)、三次谐波(150Hz)等更高次谐波,其中的三相基波电势和二次谐波电势相量和为零,而开口三角形两端仅存三次谐波电势。

三倍频电源发生器有哪些质量保证?
1. 本仪器严格按照国家标准和企业标准制造, 每一台仪器都经过严格的出厂检验.
2. 本仪器享有两年保修终生维护的服务, 在保修期内如果有制造上的原因而使质量低于特性要求的本公司将免费予以更换.
3. 在仪器使用寿命内,同型号的设备本公司终身提供仪器的维护、使用培训、软件升级等相关服务.
4. 如果在使用中发现问题, 请及时与本公司联系, 我们将根据情况采取最便捷、最快速的方式为您服务.
