产品概述:
变压器绕组直流电阻的测量是变压器试验中一个重要的试验项目,尤其是变压器在交接、大修和改变分接开关后,更是一项必不可少的试验项目。它可以检查出绕组内部导线的焊接质量,引线与绕线的焊接质量,绕线所用导线的规格是否符合设计要求,分接开关、引线与套管等载流体的接触是否良好,三相电阻是否平衡等。然而变压器绕组呈感性,特别是大容量的变压器电感很大,由传统的直流电阻测量方法存在测量数据不稳定、测试时间长、操作复杂和安全性不高的缺点。

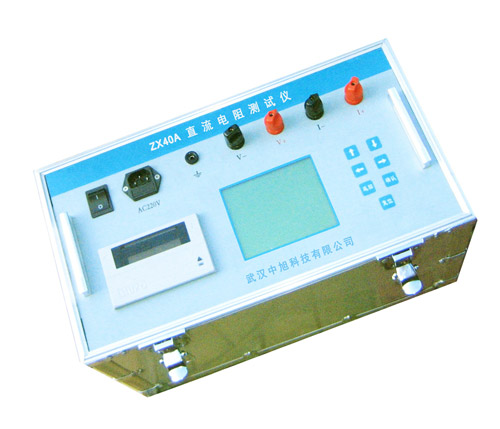

在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,武汉中旭通过强大的技术实力经过多年实践研制开发的ZX40A 直流电阻测试仪,以高速微控制器为核心,内置充电电池及充电电路,采用高速A/D转换器及程控电流源技术,达到了前所未有的测量效果及高度自动化测量功能,自检和自动校准功能降底了仪器使用和维护的难度,是测量变压器绕组以及大功率电感设备直流电阻的理想设备。本产品符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。直流电阻测试仪又称为直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪等。
功能特点:
恒流输出从1A―40A,创新采用了全开关电源技术,大屏幕汉字显示,具有自动化程度高、抗干扰能力强、操作简单、测试速度快、精度高、稳定性好、充放电速度快、放电时间<15S,设有可靠的断电、断线保护,体积小、重量轻、现场适应性强等特点。
1、40A直流电流输出稳定,测试方便快捷;
2、大容量本机内存可存储 255 组测量结果并可方便查阅;
3、大屏幕全中文菜单引导操作,直观简单;
4、具有自动放电和放电指示功能,减少误操作,保证人身、设备安全;
5、自带微型打印机,方便打印测量结果。
操作说明:
如图三所示,按“↑、↓”键移动,按“确认”键显示图四,按“确认”键测量,按“返回”重新选择电流。测量数据如图六,数据稳定后将锁定并闪烁,选择 “继续”项将重新刷新数据即对同一点重新继续测量;选择“打印”项,把当前数据打印出来;选择“存储”项,将当前数据及日期保存起来;按“返回”键将放电如图七并有蜂鸣声,放电完毕后,蜂鸣器声停止;重新进入画面三,按“返回”键返回主菜单图二。相关数据请参考说明书。
注意事项
1、仪器使用时要预热3分钟。
2、仪器发生误动作或错误启动等异常情况时,应先按“复位”键,终止测量,待检查调整好以后再进行测量。
3、测量过程中不允许供电线断路,且未经复位不得关断电源。
4、测量无载调压绕阻时,必须一个分接结束后,按“复位”键进行放电,放电结束前不允许倒换分接开关。
5、当测完一项复位时,蜂鸣器“鸣叫”放电结束后,再进行拆线换线。
6、拆线顺序是:先拆电压线,再拆电流线。用助磁法时先拆电压线,后拆电流线,再拆助磁短路板接线。
7、换纸时,打印机在抽出或插入时一定要关断仪器电源。
测量过程中突然断电或测试线突然断线应如何处理?
中旭解答:如果测量过程中突然断电或测试线突然断线,应该应立即关闭电源开关,待排除故障后再重新开机。
开机无任何显示怎么处理?
中旭解答:导致该现象的原因可能是:1)电源未接通;2)仪器2A保险管未安装好或断路。所以要解决该问题就需要先检查电源有没有接通,然后检查保险管,如果有问题就需要重新安装保险管或更换保险管,若保险管也没有问题,请与我公司客服联系。备注:1.电池容量不足时仪器将无法开启;2.更换保险管应更换同型号保险管不能用其它型号代替
无电流输出是怎么回事?应该怎么处理?
中旭解答:造成该现象的原因可能是1)待检设备开路;2)试验回路有开路故障。要解决该问题就需要检查待检设备,排除故障;检查试验回路,排除开路故障。
直流电阻测试仪的特点是什么?
中旭解答:ZX40A直流电阻测试仪是直流双臂电桥和单臂电桥的换代产品,具有测量速度快,稳定性好精度高,数字显示直观,抗干扰性强等优点,是测量各种电阻尤其是大电感设备直流电阻的理想仪器。
本仪器界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好,测量过程及仪器工作状态提示明确充分,不需操作人员记忆过多的规程;采用电流源线性补偿技术,测试稳定、测量精度高、速度快,提高了测量效率,减轻了操作人员的工作强度。技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果(选用)。体积小、重量轻、携带方便。本仪器适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。
