G05A系列交流数字高压表

G05A系列交流数字高压表是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压。本高压表采用进口填充材料，使结构更小，重量更轻，可靠性更高

产品说明书标准及规程
解决方案
注释：关于产品购买、技术维护等服务，欢迎致电! 联系我们

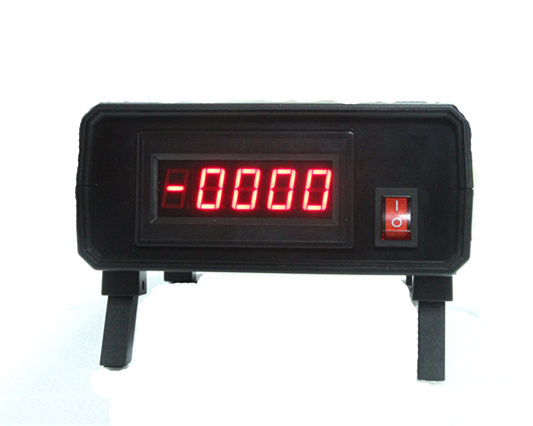

主机

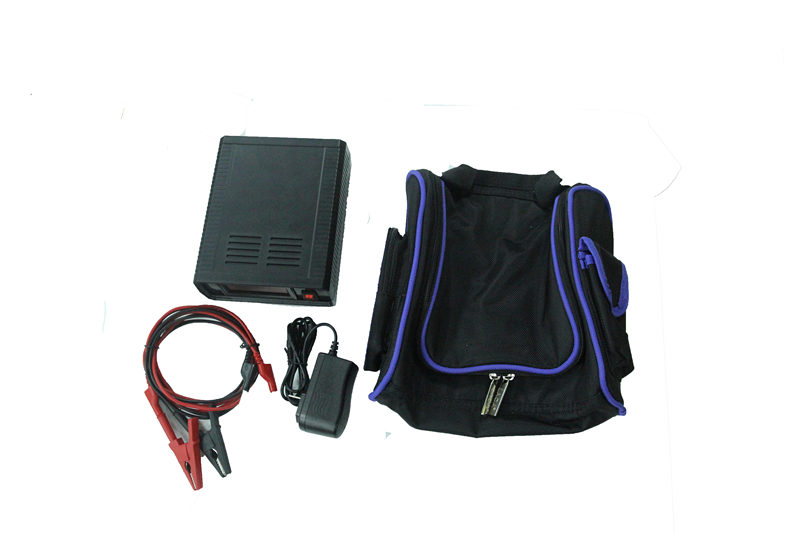

整机

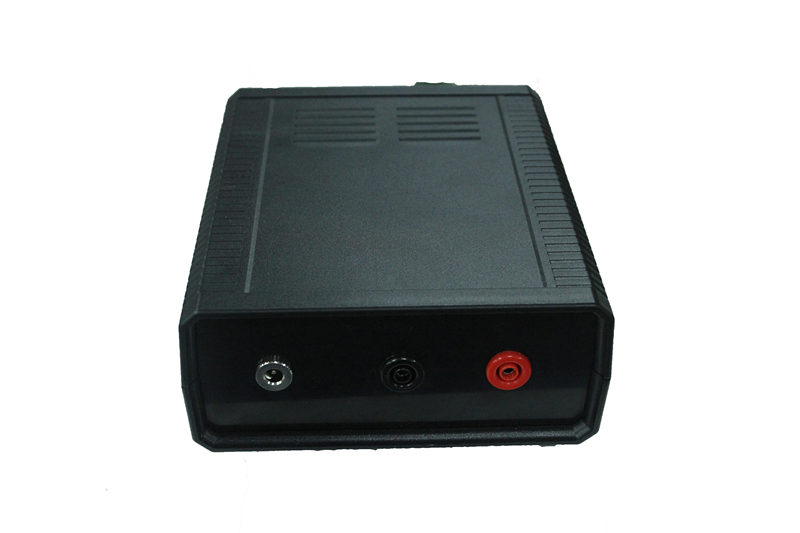

背面

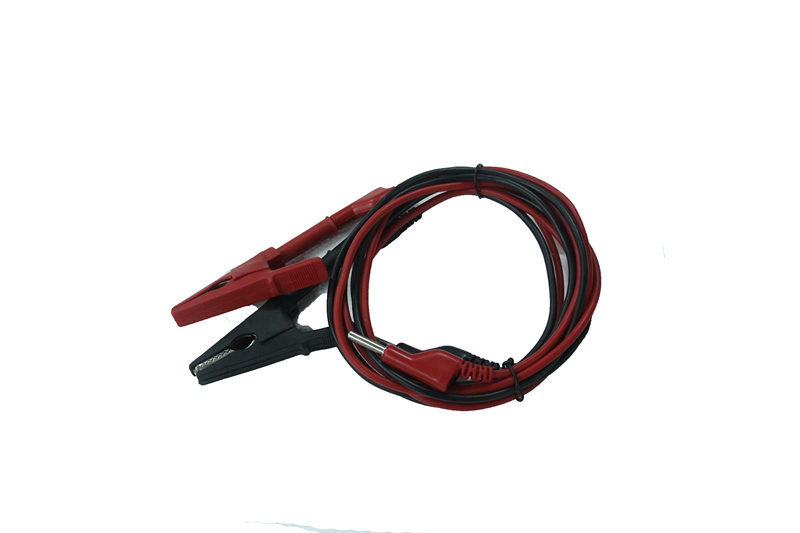

接线夹

简介
参数
附件
技术解答
售后保障
现场测试

产品简介：
G05A系列交流数字高压表是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压。本高压表采用进口填充材料，使结构更小，重量更轻，可靠性更高，内部局部放电量降到更低。体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。

使用方法
测量时将仪表后面相对应的接线端子分别接入被测线路中，（需要注意：仪表的量程范围为5000V，若超出仪表量程范围可能会损坏仪表甚至会因为过载而烧坏仪表，确保仪器在量程范围内使用。） G05A系列交流数字高压表开机后仪表显示为“0000”，确认接线正确后，测量人员离开测量区域，与测量区域保持一定的安全距离，通上电源后仪表就会显示相应的电压参数。仪器使用起来非常方便简单

安全要求
请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
—. 防止火灾或人身伤害
二. 使用适当的电源线。使用符合规格的电源线。
三. 正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
四. 使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。
五. 避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。
六. 请勿在潮湿环境下操作，请勿在易爆环境中操作。

电源电压	8.4V±5%
显示方式	7段LED显示，字高14.2mm
显示方式	±19999（四位半）
采样时间	约2.5次/秒
溢出显示	当超出范围时“0000”闪烁显示
测量精度	±1%F.S
最大量程	AC5000V
绝缘强度	100MΩ/min以上，用500VDC兆欧表测
耐压强度	AC5000V,50/60HZ4小时
耐温湿度	0~50℃，35%~85%RH
续航时间	充满电后，可以保证连续工作10小时以上

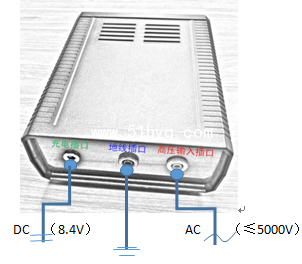

接线示意图
