绝缘子探伤仪主机

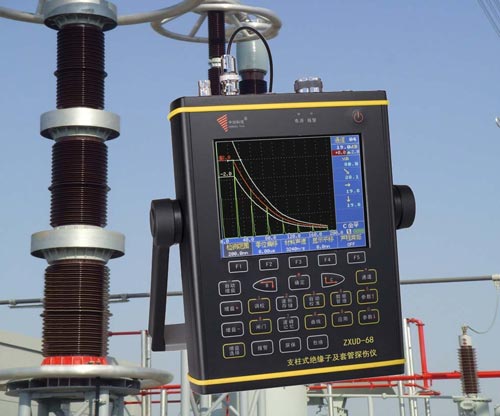

ZXUD-68绝缘子超声波探伤仪

    ZXUD-68型数字式绝缘子超声波探伤仪是小型化的便携式超声波探伤仪器,适用于材料缺陷的评估和定位、壁厚测量等,特别适合各种绝缘子材料探伤的要求。
      • 德国进口铝合金机箱,可轻松抑制现场干扰,低噪声高信噪比
      • 适用范围广。能检测瓷绝缘子、套管、变压器箱体、发电机轴承等设备
      • 探伤检测灵敏度较高,可达110dB
      • 具有灵敏度高、穿透力强、检测速度快且对人体无伤害
      • 提供配套上位机软件,方便与计算机通讯
  • 产品说明书 检定证书 标准及规程
  • 解决方案
  • 注释:关于产品购买、技术维护等服务,欢迎致电! 联系我们
绝缘子探伤仪主机绝缘子探伤仪主机
  • 简介
  • 参数
  • 附件
  • 技术解答
  • 售后保障
  • 现场测试
产品概述
发供电企业的一次设备电气参数测试具有完备的系统,而对于那些机械性的损伤却无法通过电气参数来反映,从起支撑导线和绝缘作用的瓷支柱式绝缘子、变压器箱体、套管一直到电力线路专用的母排、线夹等一系列的金器具,其物理特性只能通过超声波探伤的方式来检测存在于设备内部的我们肉眼无法观测到的裂纹、沙眼,新型电力专用的探伤仪及国网公司颁布的文件,无疑给这些设备的安全运行提供前所未有的保障,比如高压瓷绝缘子,国家电网公司就相继制定了JB/Z 262-2000、生产输电[2004]40号文、JB/T 9674-1999、《72.5kV及以上高压支柱瓷绝缘子技术监督规定》(国家电网生技[2005]174号)、《 电网在役支柱瓷绝缘子及瓷套超声波检验技术导则》 等行业标准和导则,目的在于规范高压支柱瓷绝缘子生产、使用中的各项技术要求。
     基于目前市场常规超声波探伤仪功能的狭隘性,无法完成当前电气设备的专项检测,武汉中旭公司基于多年超声波探伤经验研制出了专门针对电力部门瓷支柱式绝缘子、套管、母排、主设备箱体、电力线路金器具(如楔形线夹)、电厂压力容器、管道等部件的无损检测设备,与常规超声波探伤仪相比更具专业性和前瞻性

产品特点
       绝缘子是发电厂和变电站运行的重要组成设备,起着支撑导线和绝缘的作用,其工作状态直接影响电网供电安全。由于绝缘子无固有形变且韧性极低,大多数瓷绝缘子长期承受电网运行中的机械负荷以及风雪日晒等恶劣天气的影响,使其附加应力增大而集中,导致内部缺陷急速扩大,极易引发瓷绝缘子脆性断裂,造成电网严重事故。
       近年来各地时常出现瓷绝缘子断裂事故的报道,特别是在寒冷、温差大的地区,不仅严重影响供电安全,造成重大经济损失,还对运行人员及检修人员的人身安全构成威胁,成为电力系统安全运行的一大隐患,因此检测绝缘子内部物理状态势在必行。为此,国家电网公司发布了生技[2005]174号的文件及《高压支柱瓷绝缘子现场检测规程》 ,以加强高压支柱瓷绝缘子的技术监督工作、规范高压支柱瓷绝缘子超声波无损检测方法。
       而超声波检测可以克服以上检测方法的不足,它是利用入射角等于或接近第一临界角的纵波在界面上产生波形转换,从而会在瓷瓶近表面产生一束接近平行的爬波,当遇到有裂纹等缺陷时,爬波会被反射回来,通过信号转换、传送到仪器,在仪器显示屏上会有独立的缺陷回波显示。通过观察仪器就可以很容易地实行对绝缘子的无损检测。这种方法除了能克服以上方法的不足外,具有灵敏度高、穿透力强、检测速度快、对被测试品和人员均无害等优点。
      ZXUD-68型数字式绝缘子超声波探伤仪是小型化的便携式超声波探伤仪,适用于材料缺陷的评估和定位、壁厚测量等,特别适合各种绝缘子材料探伤的要求。

主要技术特征
      自主知识产权产品,领先的嵌入式数字系统技术,仪器电气性能指标均按欧标(EN 12668.1 - 2000)设计制造,高品质、高性能的数字式绝缘子超声波探伤仪。
     具有高亮度、高清晰度的真彩大屏幕TFT显示器,显著增强的人机界面效果。
     先进安全的锂聚合电池以及电源管理技术,自动告警和保护。可设置自动待机屏保,使设备更节能、更长效,保证探伤工作持续、高效。
     集合智能化、强大处理功能为一体的应用软件,直读式用户界面和操作方式,或数码旋钮一键式操作模式。快捷的所见既所得的直观效果,充分体现数字仪器功能和魅力。
  本机设置为: 爬  波  探  伤:A、B、C、D、E、F、G七个探伤参数通道平台;
          纵波小角度探伤:A、B、C、D、E、F、G七个探伤参数通道平台;
          横  波  探  伤:A、B、C、D、E、F、G七个探伤参数通道平台;
 探伤工作时只要调出预存好的探伤通道即可。
  可变宽度的方波脉冲发生器,以及可变电压发射器,因而具有可变的发射功率。多级阻尼设置,使得探头与仪器的匹配更佳。
  具有良好的放大器特性和频带特性。放大器精度0.1dB,宽频和窄频工作模式,实测探头频率,供使用者检测不同材料时候提供更好的检测效果。
  具有远至10米的检测范围和强大的信号分辨能力,而且具有小至0.1mm的连续可调量程。选择合适的量程和相应的探头可获得很好的近场分辨力。
  具有优异的高速硬件实时处理和优化设计的脉冲重复频率的控制功能,以满足针对不同晶粒和检测距离时候达到很好的效果,回波显示动态效果优异,无滞后现象。
  智能化的自动校准模式,及灵活的调校设置功能,使用户能更快捷、准确、灵活地校准探头和仪器,极大简化了用户操作的复杂度和流程。
  具有距离-波幅(DAC)曲线功能,程控声光报警控制。
  具有高速USB接口,可以方便地和计算机通信,支持电脑管理处理功能及在线编程。
  采用德国工艺的轻质合金手持式外壳,美观经典,满足IP65防护等级。外形轻巧超薄,便于携带操持,尤其能适应于恶劣的工业环境,且抗环境干扰(电磁辐射)能力强,适宜高空作业操作。

武汉中旭绝缘子超声波探伤仪、电力专用超声波探伤仪与目前市场上的普通金属探伤仪的区别:
1、检测成功率高。目前有很多公司随便将普通金属探伤仪当做绝缘子、套管、瓷瓶的超声波探伤仪器,实际上这是对电力绝缘子探伤方法的一种错误做法,除了瓷瓶、绝缘子的材质与金属不同,在密度、声速、检测范围、仪器的软件测量标准、方法、探头声波角度、频率、声强等方面都有很大的不同之处,因此国家电网公司才出台相关的瓷瓶探伤标准,因此,用普通探伤设备对电力瓷瓶、套管进行探伤很难发现潜在的裂纹,给电网安全运行带来很大的隐患。
中旭公司ZXUD-68 Pro 电力专用超声波探伤仪 与 ZXUD-68 瓷绝缘子及套管超声波探伤仪 的区别在于:ZXUD-68 绝缘子及套管超声波探伤仪主要是针对电力各瓷瓶套管的无损检测而设计,内置各类瓷瓶的相关参数,配备全套(15个)各种规格的探头和绝缘子标准试块,而ZXUD-68 电力专用超声波探伤仪在功能上更加完善,除了可以对绝缘子、套管等进行无损检测外还能对电力杆塔、电机轴承、火电压力容器、母排、线夹等进行全方位的检测并配备全套探头。

ZXUD-68 绝缘子及套管超声波探伤仪参数:
项 目 单位 要 求 值
探伤仪品种或型式 - 便携式探伤仪
基本结构 - 数字式
结构尺寸 mm 210×168×50
荧光屏型式 - TFT真彩显示屏
荧光屏尺寸最小值 5.7寸
配用探头配种及数量 专用绝缘子检测探头(15套)
要求工作频率范围 MHz (0.3~20)MHz
采 样 率 MHz 150M
连接线规格型号 - Q9
要求工作频率范围 MHz (0.3~20)MHz
接收系统频带宽度最小值 MHz 1MHz
阻塞范围最大值 mm 20mm
发射脉冲幅度 V 600V
发射脉冲上升时间 ns 10ns
发射电路有效输出阻 Ω 30
脉冲重复频率 Hz 60~2000Hz
供电电源类型 - 交流、电池两种
工作电流 mA 800mA
回波宽度 mm 15 mm
回波频率误差 - ±10%
抑制电平 - 0-90%
抗干扰能力 - 电磁兼容>
衰减器 总衰减量 dB ≥110
每12dB衰减误差 dB ≤±1
垂直线性误差 ≤3%
动态范围 dB ≥32
水平线性误差 - ≤0.1%
数据存储 - 1000组
增益调节 - 110dB
(设手动0.1dB、2dB、6dB步进)
检测范围 mm 0~9999mm 钢纵波
声速范围 m/s 0 ~ 9000 m/s
操作界面及分析软件 - 简体中文
仪器可与电脑实现通讯交互
电噪声电平 - 不大于垂直满刻度的20%,
且剩余增益大于60dB
最大使用灵敏度 μV ≤100
探伤灵敏度余量 dB ≥62
扫描范围 mm ≥10000
分 辨 力 dB ≥36











































序号 物件名称 数量 单位 备注
1 ZXUD-68绝缘子超声波探伤仪 1
2 电源适配器 1 8.5V,5.6A
3 使用说明书 2 简体中文版
4 产品合格证 1
5 高频抗EMI探头线 4 1.5米,C6 – Q9
6 高频抗EMI探头线 2 1.5米,Q6 – Q9
7 便携式机箱 1
8 USB通讯电缆 1 标准长度:1米
9 通讯软件 1 ZXUD-68 联机软件
10 爬波探头 9 9个不同弧面
11 直探头 1 Φ10
12 纵波小角度探头 5 5个不同弧面
13 标准试块(选购) 1

ZXUD-68 电力专用超声波探伤仪主要应用在哪些方面?
中旭解答:
1、瓷支柱式绝缘子;
2、变压器套管、穿墙套管等;
3、发电机、电动机轴承;
4、火电压力管道、容器等
5、变电站用母排;
6、电力线路杆塔;
7、电力金具,如线夹等。

ZXUD-68超声波探伤仪增益(dB)设置概述
中旭解答:
在探伤工作中,通过控制仪器的回波信号增益大小(通常称为系统灵敏度控制,用分贝dB表示),使之符合探伤检测的标准条件。本仪器共有110.0dB的增益调节范围,其增益组成由以下方式定义和显示:
  基本增益:指仪器当前设置的基本灵敏度。例如当前基本增益设置为40.0dB,由于仪器的灵敏度范围有110.0dB,所以仪器还有70.0dB(110.0 – 40.0)的灵敏度余量可以增加。注意:以上计算假定表面补偿设定为0.0dB。
  辅助增益:指仪器相对于当前设置的基本增益的基础上增减的灵敏度值。例如当前基本增益设置为40.0dB,辅助增益设置为-10.0dB,则此时仪器的有效灵敏度为30.0dB(40.0 – 10.0),仪器还有80.0dB(110.0 – 30.0)的灵敏度余量。注意:以上计算假定表面补偿设定为0.0dB。
  增益步进:指仪器对增益(基本或辅助)进行调节的增减步进大小。如增益步进设置为0.1dB,则每次增减增益一步,则在原数值上增减0.1dB。可选增益步进为:0.1dB、1.0dB、2.0dB、和6dB。
  注:基本增益、辅助增益以及表面补偿之和≤110.dB。本部分适用于我公司生产的几乎所有型号超声波探伤仪
