PDS-60超声巡检仪

PDS-60 局放巡检仪

    超声巡检仪适用于主变及GIS的局部放电巡检定位,也适用于绝缘子局部放电、电缆头爬电、高压开关柜内部放电的发现并定位。
    • 特点
      (1)手持非接触、可视化、可听并显示波形、带电不接触检测;
      (2)信号接收范围:最远可达50m;
      (3)信号放大倍数大、灵敏度高;
      (4)强度适中的绿色激光描准,阳光下人眼易跟踪;
      (5)专用,聚焦能力强;
      (6)显示器可时时显示波形,最大值显示,定位准确,安全可靠,简单实用
      (7)功能强大,使用范围广,适用于电力系统,铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测;
  • 产品说明书 标准及规程
  • 解决方案
  • 注释:关于产品购买、技术维护等服务,欢迎致电! 联系我们

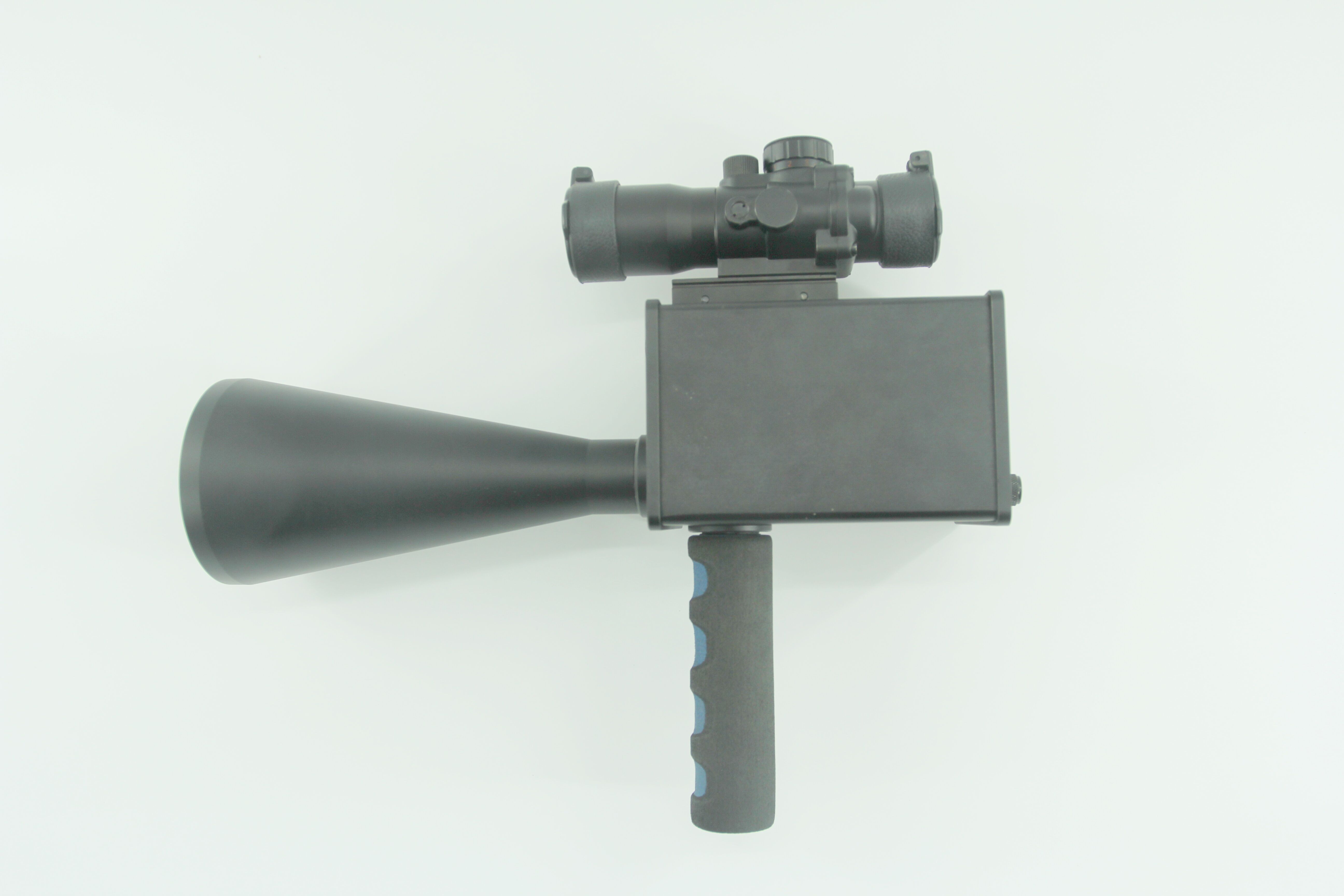

PDS-60超声巡检仪PDS-60超声巡检仪
  • 简介
  • 参数
  • 附件
  • 技术解答
  • 售后保障
  • 现场测试
一、巡检仪适用于主变及GIS的局部放电巡检定位,也适用于绝缘子局部放电、电缆头爬电、高压开关柜内部放电的发现并定位。

二、功能特点

1、功能
(1)对运行带电变压器、GIS等高压一次设备不接触扫描,发现并定位某种类型局部放电;
(2)对变压站开放(露天)设备带电扫描,发现并定位各种局部放电:电晕、电弧、闪络、爬电、断线、拉弧等;
(3)对运行中的高压开关柜扫描,发现局放并定位;
(4)发现并定位铁塔上的绝缘子放电,露天电缆头的爬电,地下电缆的局放检测及定位;
(5)在电力系统的交接及预防性试验中,主变及GIS的局放试验中,用该装置配合局放仪使用,如有局部放电,可区分是内部放电还是外部放电,如是外部放电,可定位具体的放电点;
(6)大型油浸式变压器及GIS等生产厂家的出厂试验中,该装置在局放试验中配合局放仪使用,如有放电,在局放仪的屏幕上不能看出是内部放电还是外部放电,用手持式巡检定位仪扫描试品。可很快发现并定位外部放电点,如无外部放电则判断为内部放电。对干式变压器的出厂局放试验,用该装置配合局放试验仪使用,能很快区分是内部放电还是外部放电。并且内外放电都能准确定位。另外对带电运行的干式变压器进行扫描,无论是内部放电还是外部放电,都能准而快地发现并定位;
(7)高压密封气体液体的泄漏检测

2、特点
(1)手持非接触、可视化、可听并显示波形、带电不接触检测;
(2)信号接收范围:最远可达50m;
(3)信号放大倍数大、灵敏度高;
(4)强度适中的绿色激光描准,阳光下人眼易跟踪;
(5)专用,聚焦能力强;
(6)显示器可时时显示波形,最大值显示,定位准确,安全可靠,简单实用
(7)功能强大,使用范围广,适用于电力系统,铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测;


三、技术参数
结构:手枪式
电路系统:抗干扰滤波的模拟电路及数字电路
测量量程:-7dBµV ~ 68dBµV
分辨率:1dB
误差:±1dB
传感器灵敏度:-65dB (0dB = 1volt/µbar rms SPL)
传感器中心频率:40kHz
传感器直径 16mm
显示:OLED液晶显示并有背光
电池:锂电池
耳机:高清晰耳麦,方便戴安全帽
指示:dB值、波形、电池状态

结构:手枪式
电路系统:抗干扰滤波的模拟电路及数字电路
测量量程:-7dBµV ~ 68dBµV
分辨率:1dB
误差:±1dB
传感器灵敏度:-65dB (0dB = 1volt/µbar rms SPL)
传感器中心频率:40kHz
传感器直径 16mm
显示:OLED液晶显示并有背光
电池:锂电池
耳机:高清晰耳麦,方便戴安全帽
指示:dB值、波形、电池状态

PDS-60巡检仪简介

巡检仪适用于主变及GIS的局部放电巡检定位,也适用于绝缘子局部放电、电缆头爬电、高压开关柜内部放电的发现并定位。

功能特点

(1)对运行带电变压器、GIS等高压一次设备不接触扫描,发现并定位某种类型局部放电;
(2)对变压站开放(露天)设备带电扫描,发现并定位各种局部放电:电晕、电弧、闪络、爬电、断线、拉弧等;
(3)对运行中的高压开关柜扫描,发现局放并定位;
(4)发现并定位铁塔上的绝缘子放电,露天电缆头的爬电,地下电缆的局放检测及定位;
(5)在电力系统的交接及预防性试验中,主变及GIS的局放试验中,用该装置配合局放仪使用,如有局部放电,可区分是内部放电还是外部放电,如是外部放电,可定位具体的放电点;
(6)大型油浸式变压器及GIS等生产厂家的出厂试验中,该装置在局放试验中配合局放仪使用,如有放电,在局放仪的屏幕上不能看出是内部放电还是外部放电,用手持式巡检定位仪扫描试品。可很快发现并定位外部放电点,如无外部放电则判断为内部放电。对干式变压器的出厂局放试验,用该装置配合局放试验仪使用,能很快区分是内部放电还是外部放电。并且内外放电都能准确定位。另外对带电运行的干式变压器进行扫描,无论是内部放电还是外部放电,都能准而快地发现并定位;
(7)高压密封气体液体的泄漏检测
