简述: 现在国内厂家生产的回路电阻测试仪都是采用四端法测试,用高频开关电源产生大于100A 的测试电流,当按下测量键时,高频开关电源输出大于100A的测试电流,同时采样电路开始对电压输入端和内部电流分流器电压进行采样,取得的信号经放大器放大,由A/D转换器将模拟信号转换成数字信号后,再经微处理器对数据进行滤波、运算、处理,最后送显示器显示出此次测量的电流和电阻值。但是传统的回路电阻测试仪在现场测试时已暴露出一系列问题,如下:

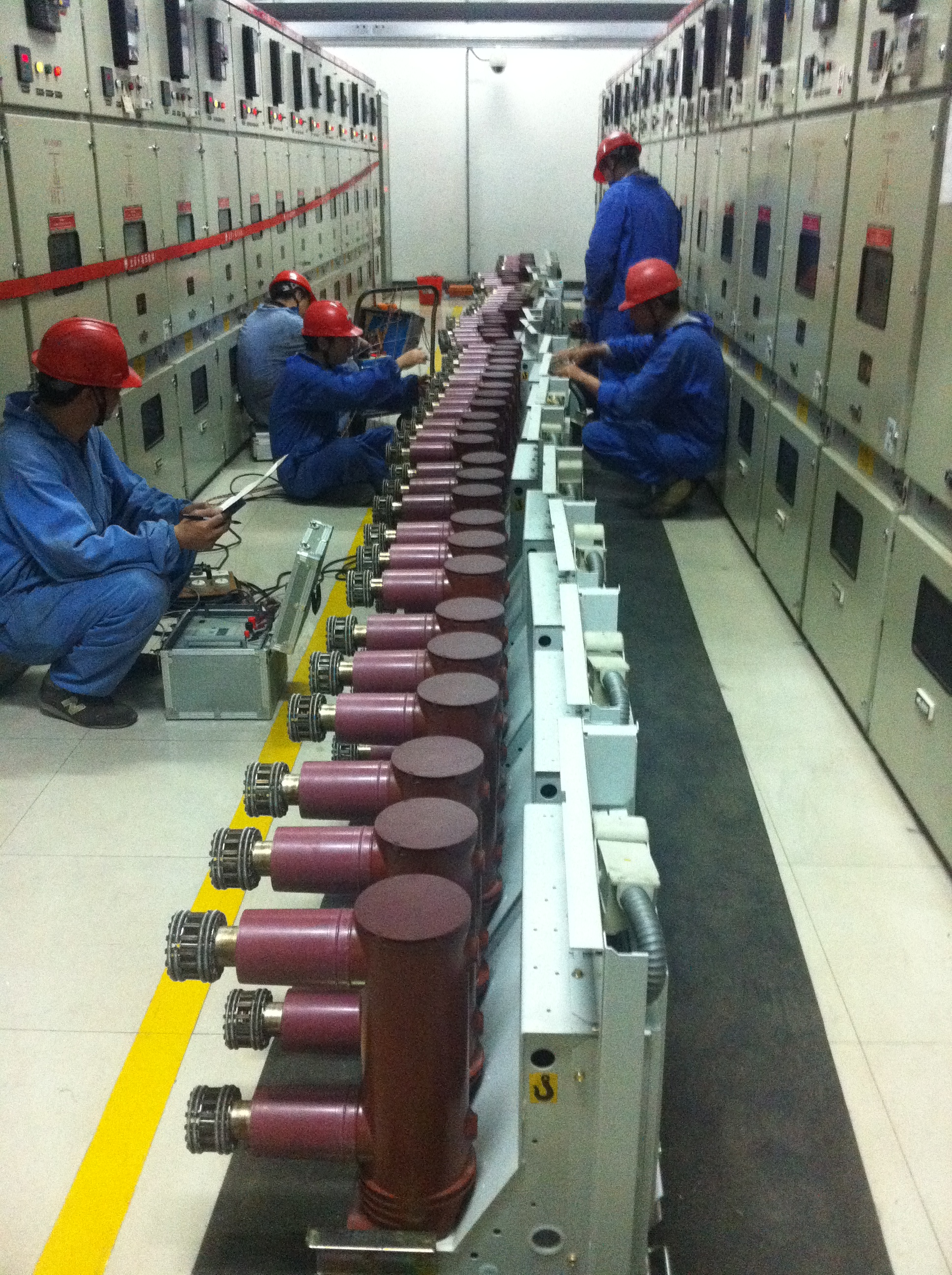

按照常规设计原理设计的回路电阻测试仪在现场测试时发现,都普遍存在一个问题:当测试仪电压接线回路出现接触不良或开路时,测试仪还会显示一个数值,此时会出现以下几种情况:
(1)电压回路开路,测试现场没有强电场干扰,这种情况下,由于放大器输入的差模电压基本为0,故仪器显示的测试数值接近为0,如果测试人员有足够的现场测试经验,可以判断出是仪器电压回路测试线异常,将仪器电压回路测试线异常排除后,可以得出最终正确测试结果;如果测试人员没有足够的现场测试经验,有可能会误判测试仪出现问题,中断测试,更换或返修仪器,延误停电时间,给测试工作带来不必要的麻烦。

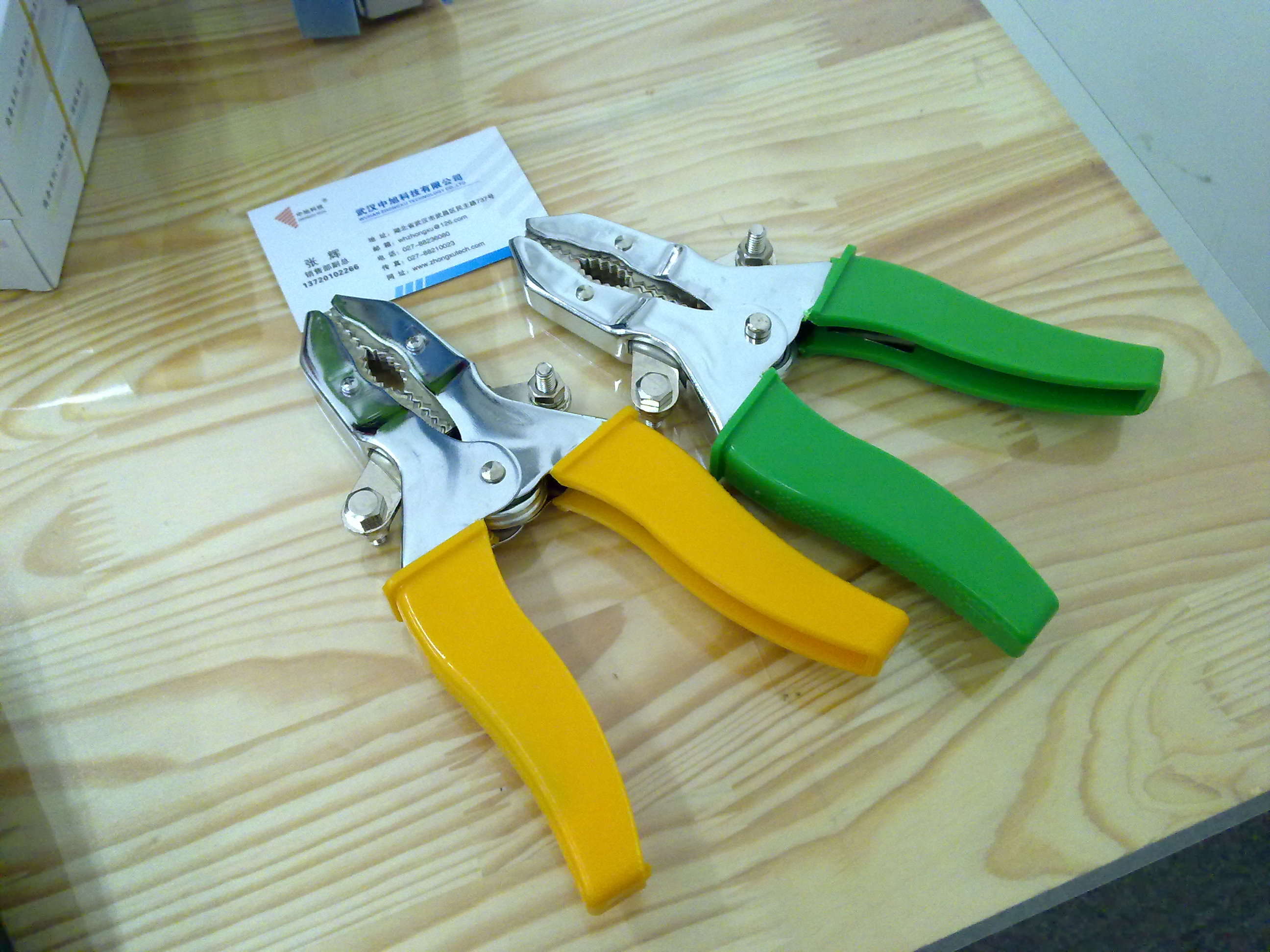

(2)电压回路接触不良,大多数情况下断路器的接线端子在长期运行后端子排外表面会产生氧化膜或油膜,当回路电阻仪的电压测试钳夹接到这样的端子排上时就可能产生接触不良,既电压测试线钳夹本身也要产生一定的接触电阻,该接触电阻值达到与电压采样回路的内阻值相当时,将对测试结果产生严重影响。
(3)电压回路开路或接触不良(开路时可视接触电阻R1无穷大),测试现场有较强的电磁干扰,如母线带电,此时带电母线通过以空气为介质的电容,干扰测试仪的两条电压测试线,由于干扰的作用使回路测试仪电压采集线两端出现差模电压。
如果干扰较大,会使回路电阻测试仪显示出比被试品电阻值大的多的数值,此时如果测试人员有足够的现场测试经验也许能够判断出测试结果的异常,能够引起注意并最终得到正确测试结果。但如果测试人员没有足够的经验可能会误判开关回路电阻值超标,可能会采用停电检修的方法处理缺陷,给电力生产造成不必要的损失。
如果干扰的强度不是很大,仪器显示值正好在断路器的合格阻值范围之内,该情形与情况“(2)电压回路接触不良”产生的结果相同,同样会造成误判。

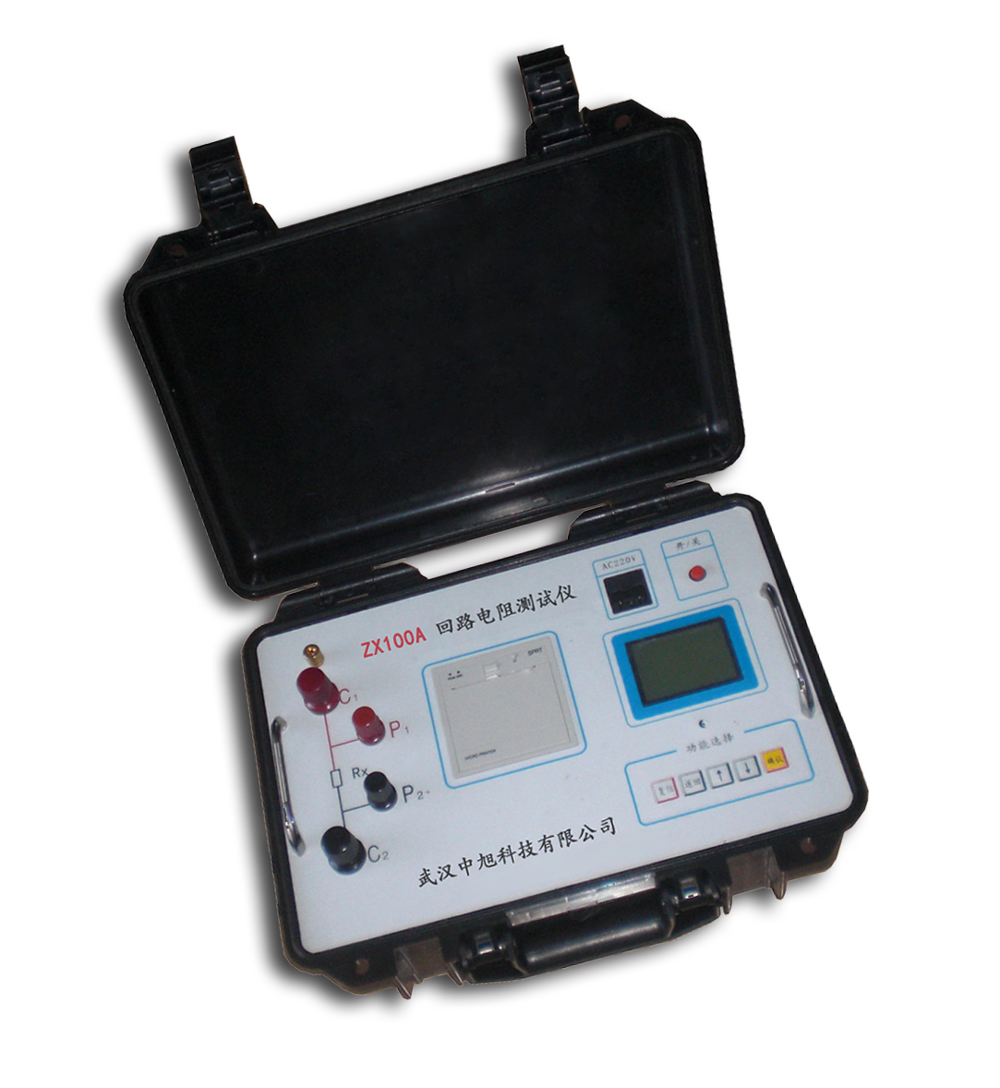

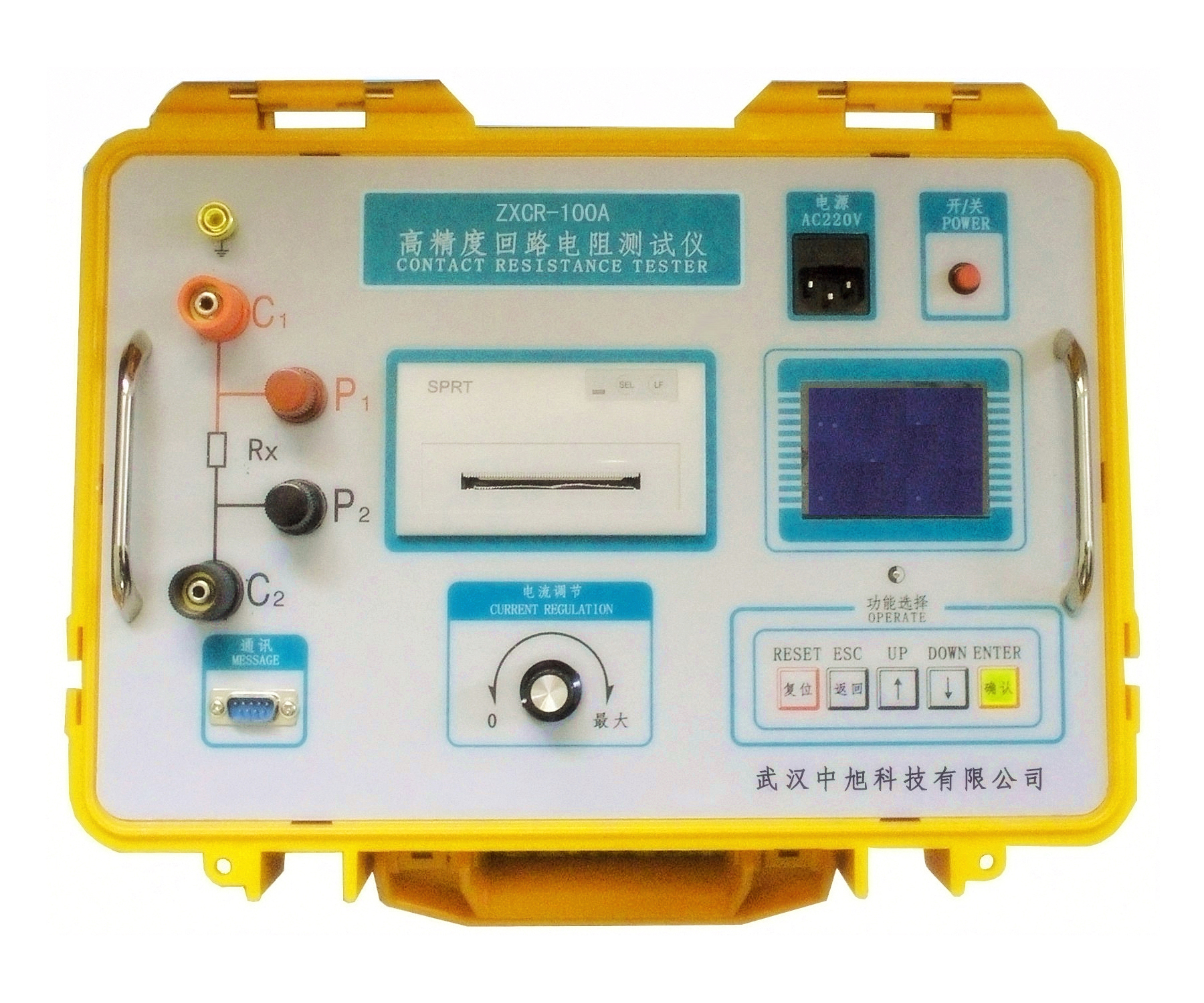

中旭科技公司根据对以上问题的分析论证,提出改进型的解决方案,成功研制出全新的ZX100A/200A回路电阻测试仪.
本仪器在传统四线法的基础上增加了一个辅助恒流源,并通过继电器接到传统四线法测试的V+、V-测试线上。打破了长期以来对于四端法测试,电压采集线上不加电流的局限,成功解决了回路电阻测试仪由于电压线开路或接触不良造成的虚假数据问题,实现了真正的智能化测量。
