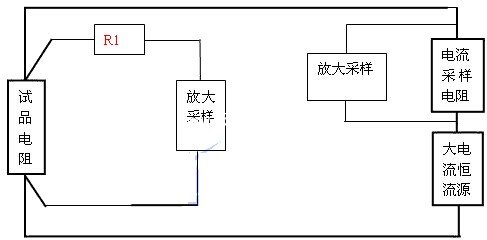

图中的R1表示回路电阻测试仪电压线回路中的电阻。当电压线断线时，R1的电阻为无穷大，有时候在断路器的接线排上会有氧化膜或油膜。当回路电阻的电压测试钳接到这样的接线排上时就可能产生接触不良，测试的接触电阻并不是无穷大，也不是小到可以忽略(对于电压采样的输入电阻)。这种情况下，回路电阻测试仪显示的数据与实际试品的电阻值数据的关系如下：

    设试品电阻为Rx,电压采样回路的输入内阻为Ri，电流采样不受影响。仪器显示的值=Rx*Ri/(R1+Ri),比实际测试的阻止要小一些，如果此时试品的阻值 Rx已经超出了安全范围，而仪器显示的值却可能在合格范围之内，此时就容易使试验人员产生误判，产生安全隐患。

    2)电压回路开路或接触不良时(开路时可视接触电阻R1无穷大)，试验现场有较强的电磁干扰如图二所示：

   本仪器在传统四线法的基础上增加了一个辅助恒流源，并通过继电器接到传统四线法测试的V+、V-测试线上。打破了长期以来对于四端法测试，电压采集线上不加电流的局限，成功解决了回路电阻测试仪由于电压线开路或接触不良造成的虚假数据问题，实现了真正的智能化测量。

   本仪器测试时，先通过继电器接点将辅助恒流源接到电压测试线的两端，电压测试线通过试品电阻构成回路。如果电压线接触良好，小恒流源工作在恒流状态，整个电压回路的电阻应该比较小，电压测试端测试的电压值较小;如果电压回路接触不良，小恒流源不能工作在恒流状态，电压测试端测试的电压值很大，接近小恒流源的开路电压，就可以判断电压线是否接触良好。小恒流源还可以击穿一些比较薄弱的氧化膜或油膜，使接触不良，变为良好。然后通过继电器断开小电流恒流源，再接通大电流恒流源给试品加电测试，通过采集电压电流的数值，计算试品的电阻值。
