概述
ZXCJE-220
磁粉探伤仪是我公司最新研发的交直流两用磁轭，用于磁粉探伤，对工件进行局部磁化。连接交流电时为交流磁轭。整机结构紧凑，坚固耐用，提升力等指标符合GB/T15822.3-2005/ISO 9934-3：2002、ASME V等标准的要求。适用于油田、造船、内燃机配件、煤矿、机械、标准件、油泵油嘴、飞机制造、汽车零件、造桥、化工、锅炉压力容器、铁路等行业产品，因锻压、淬火、焊接、疲劳等引起的表面及近表面缺陷，如链杆、曲轴、轴承、高强度螺栓、弹簧、锻件、石化管件、阀门、叶片、齿轮、轧辊、锚链以及焊缝等几何形状复杂工件的探伤。电源电缆是一根三芯电缆，一端通过圆形三芯航空插头插入探头，另一端通过单相三芯插头与配电板上的～220V插座相连。配套探头采用高强度绝缘材料制成，检验合格后用环氧树脂胶连成一体，达到既密封绝缘，又不易损坏，操作也较舒适，探头上有活动关节，可供用户在特定的工件上使用也可使用平面磁轭，具体是看所磁化的工件形状，来决定使用什么形状的探头。
磁粉探伤仪是小型便携式无损检测的专用仪器，是采用磁场磁化工件的原理设计而成的小型仪器，具有对被探工件裂裂纹显示清晰，性能可靠\稳定和操作方便等特点，适用于湿磁粉法检测曲轴、凸轮轴、花键轴等各种中小型零件的表面及近表面因铸造、淬火、加工、疲劳等原因引起的裂纹及细微缺陷，是单件检测，小批抽检，大批量检测的首选机型。
产品特点：
1. 提供直流转交流的新型便携式专用电源，功率大、重量轻，便于携带，适用于野外无电源及不能接入电源的现场操作。
2. 转换电源采用国内首创的功率调节技术，可调节磁轭的提升力，满足现场检测各种不同工件的需要。
3. 采用大容量进口锂电池，重量轻，电力持久，一次充电连续工作时间可达6小时以上。
4. 磁轭跨距大，两个活动关节，调整灵活。
问题一：磁粉探伤仪的原理是什么？
中旭解答：磁粉探伤仪的基本原理是：当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。
问题二：磁粉探伤仪的基础知识
中旭解答：
1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。
2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流磁化法。
3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。
问题三：磁粉探伤仪的优缺点有哪些？
中旭解答：磁粉探伤仪设备简单、操作容易、检验迅速、具有较高的探伤灵敏度，可用来发现铁磁材料镍、钴及其合金、碳素钢及某些合金钢的表面或近表面的缺陷;它适于薄壁件或焊缝表面裂纹的检验，也能显露出一定深度和大小的未焊透缺陷;但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。
问题四：缺陷磁痕类型
中旭解答：
1、各种工艺性质缺陷的磁痕;
2、材料夹渣带来的发纹磁痕;
3、夹渣、气孔带来的点状磁痕。
问题五：产生漏磁的原因是什么？
中旭解答：由于铁磁性材料的磁率远大于非铁磁材料的导磁率，根据工件被磁化后的磁通密度B=μH来分析，在工件的单位面积上穿过B根磁线，而在缺陷区域的单位面积上不能容许B根磁力线通过，就迫使一部分磁力线挤到缺陷下面的材料里，其它磁力线不得不被迫逸出工件表面以外出形成漏磁，磁粉将被这样所引起的漏磁所吸引。
问题六：产生漏磁的影响因素
中旭解答：
1、缺陷的磁导率：缺陷的磁导率越小、则漏磁越强。
2、磁化磁场强度(磁化力)大小：磁化力越大、漏磁越强。
3、被检工件的形状和尺寸、缺陷的形状大小、埋藏深度等：当其他条件相同时，埋藏在表面下深度相同的气孔产生的漏磁要比横向裂纹所产生的漏磁要小。
问题七：某些零件为什么要退磁
中旭解答：某些转动部件的剩磁将会吸引铁屑而使部件在转动中产生摩擦损坏，如轴类轴承等。某些零件的剩磁将会使附近的仪表指示失常。因此某些零件在磁粉探伤后为什么要退磁处理。
问题八：什么是电磁感应?
中旭解答：通过闭合回路的磁通量发生变化，而在回路中产生电动势的现象称为电磁感应;这样产生电动势称为感应电动势，如果导体是个闭合回路，将有电流流过，其电流称为感生电流;变压器，发电机、各种电感线圈都是根据电磁感应原理工作。
问题九：磁粉探头的安全操作要求?
中旭解答：
1、当工件直接通过电磁化时，要注意夹头间的接触不良、或用了太大的磁化电流引起打弧闪光，应戴防护眼镜，同时不应在有可能燃气体的场合使用;
2、在连续使用湿法磁悬液时，皮肤上可涂防护膏;
3、如用于水磁悬液，设备须接地良好，以防触电;4、在用茧火磁粉时，所用紫外线必须经滤光器，以保护眼睛和皮肤。
问题十：为什么要使用灵敏试片?
中旭解答：使用灵敏试片目的在于检验磁粉和磁悬液的性能和连续法中确定试件表面有效磁场强度和方向以及操作方法是否正确等综合因素。
问题十一：什么叫磁性?
中旭解答：指金属具有导磁的性能;从实用意义讲如：可用磁性材料(金属)制造永久磁铁、电工材料，也可用磁性来检查磁性金属是否有裂纹等。
问题十二：磁粉检验规程包括哪些内容?
中旭解答：1、规程的适用范围;2、磁化方法(包括磁化规范、工件表面的准备);3、磁粉(包括粒度、颜色、磁悬液与荧光磁悬液的配制)。4、试片;5、技术操作;6、质量评定与检验记录。
问题十三：磁粉探伤仪适用范围?
中旭解答：
1、适用于检测铁磁性材料工件表面和近表面尺寸很小，间隙极窄的裂纹和目视难以看出的缺陷.
2、适用于检测马氏体不锈钢和沉淀硬化不锈钢材料，不适用于检测奥氏体不锈钢材料.
3、适用于检测未加工的原材料(如纲坯)和加工的半成品、成品件及在役与使用过的工件.
4、适用于检测管材棒材板材形材和锻钢件铸钢件及焊接件.
5、使用于检测工件表面和近表面的缺陷，但不适用于检测工件表面浅而宽的缺陷、埋藏较深的内部缺陷和延伸方向与磁力线方向夹角小于20度的缺陷

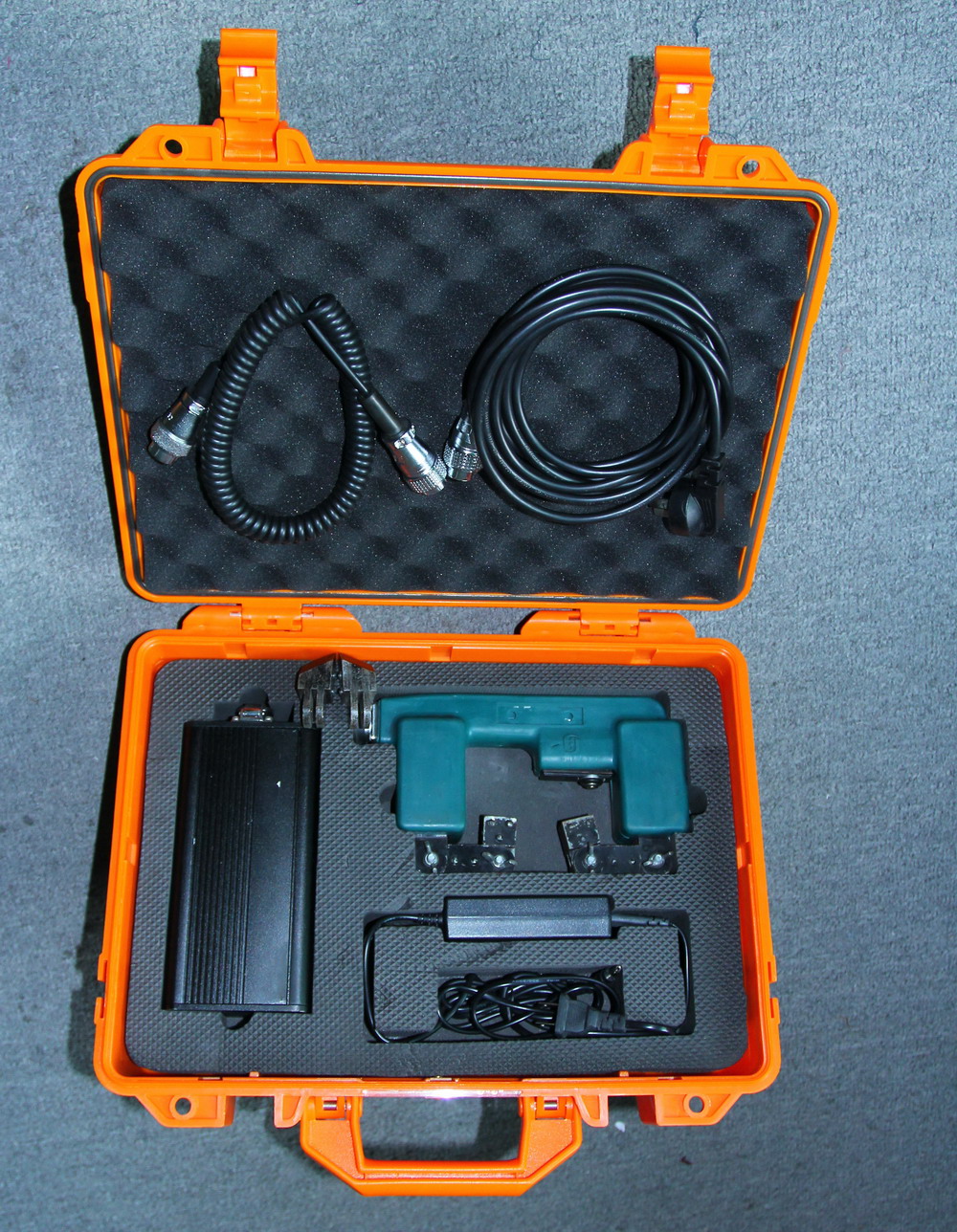

磁轭探头
便携式电源
充电器

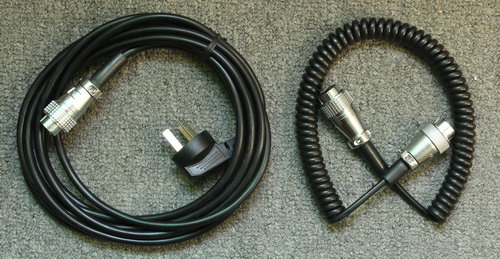

电源线
