ZXUS-PCI4超声波发射-接收检测卡采用工业PCI总线结构,包含多个超声波发射-接收模拟通道,和高速A/D转换及数字控制、信号处理器集成在一起组成数模混合电路模块。通过先进的电路技术和多层PCB技术的融合,以及全SMT安装工艺,实现了高集成度的设计,达到了更高的信噪比等性能指标和可靠性。
ZXUS-PCI4超声波发射-接收检测卡通过总线结构和计算机系统无缝集成,用户可根据需要多卡级连,构成更多通道超探系统,在多通道自动探伤、超声成像方面具有更多的速度优势和灵活性。适用于相关院校和科研或企业在此基础上构造自己的超声波自动检测系统,或超声成像系统,也可由我司直接面向最终用户提供完整的检测系统。

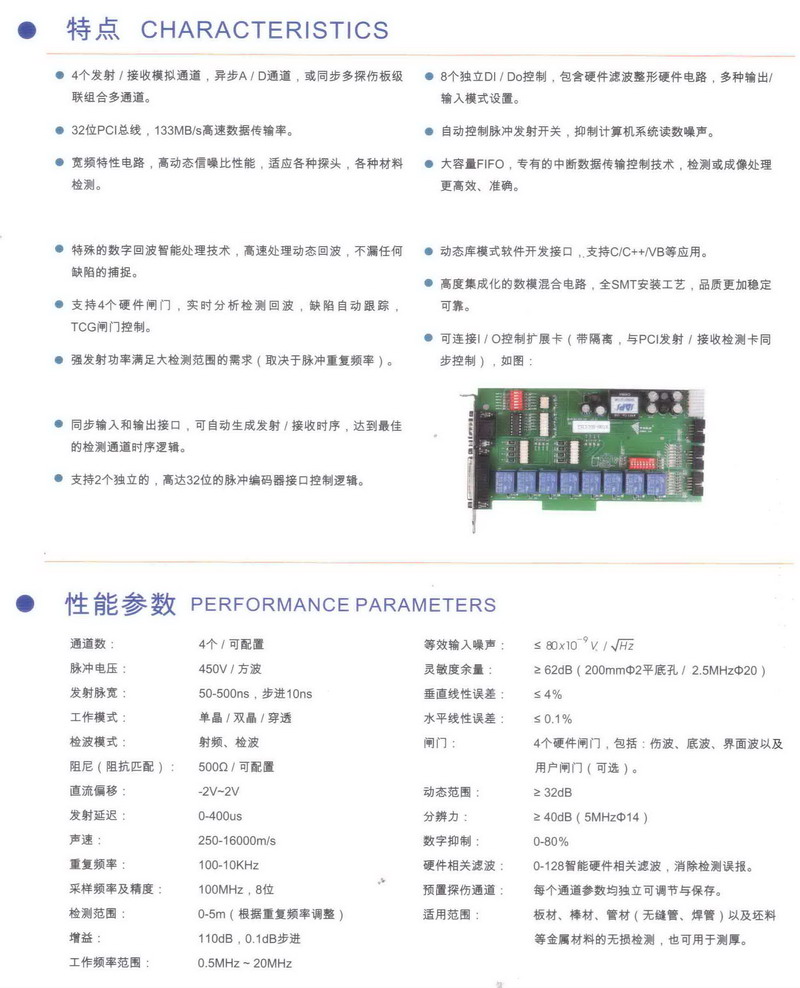

功能特点
4个发射/接收模拟通道,异步A/D通道,或同步多探伤板级联组合多通道。
32-bit PCI总线,133M/s高速数据传输率。
宽频特性电路,高动态信噪比性能,适应各种探头,各种材料检测。
特殊的数字回波智能处理技术,高速处理动态回波,不漏任何缺陷的捕捉。
支持4个硬件闸门,实时分析检测回波,缺陷自动跟踪,TCG闸门控制。
强发射功率满足大检测范围的需求(取决于脉冲重复频率)。
同步输入和输出接口,可自动生成发射/接收时序,达到最佳的检测通道时序逻辑。
支持2个独立的,高达32-bit 的脉冲编码器接口控制逻辑。
8个独立DI/DO控制,包含硬件滤波整形硬件电路,多种输出/输入模式设置。
自动控制脉冲发射开关,抑制计算机系统读数噪声。
大容量FIFO,专有的中断数据传输控制技术,检测或成像处理更高效、准确。
动态库模式软件开发接口,支持C/C++/VB等应用。
高度集成化的数模混合电路,全SMT安装工艺,品质更加稳定可靠。

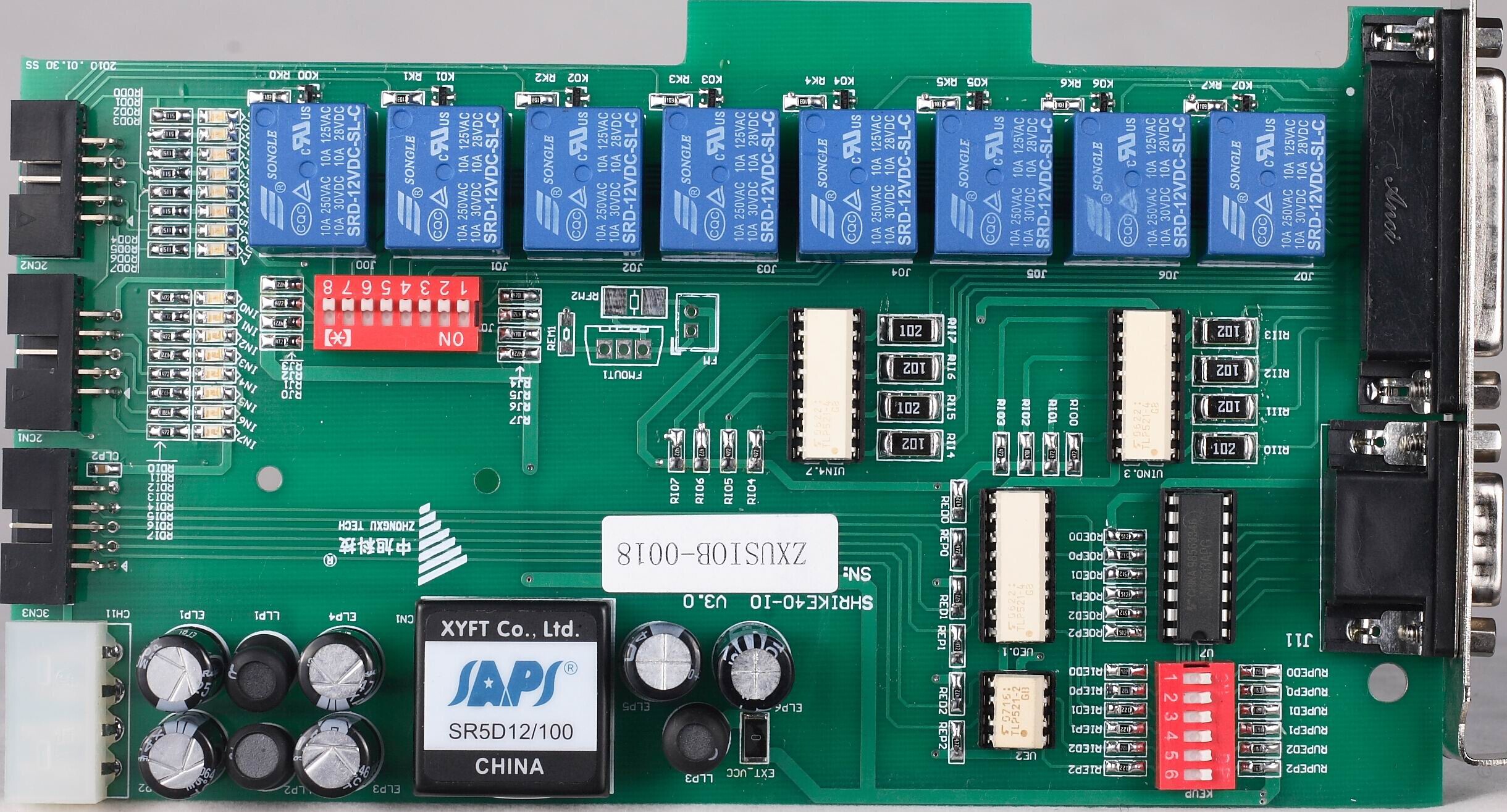

可连接I/O控制扩展卡(带隔离,与PCI发射/接收检测卡同步控制),如图:
