解析氧化锌避雷器带电测试技术(2)

时间：2014-11-12 12:04 阅读：次

3.4 检修电源电压采样

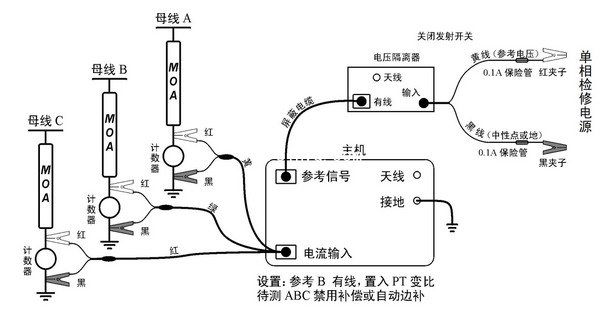

有的避雷器原理PT，且中间遮挡物太多。造成采样电压有线、无线方式均无法测量。可选择电源相移补偿方式，测量接线见图3。

图3 电源相移补偿接线示意图

电源相移补偿方式是使用检修电源或220V电源电压做参考，参考电压与母线电压之间存在一个固定相移。电压等级越高该相移越大，其原因在于每经过一级变压器其输出电压相位有一定滞后。经过的变压器级数越多，滞后越大，一般

220kV只有1°，550kV可能高达5°。该相移是影响测量精度的主要来源，因此要求测量出该相移并置入仪器。方法是用PT信号做参考，选取正常合格避雷器进行测量，然后改用检修电源或220V电源做参考，调整该角度，使仪器显示角度与PT二次做参考一致即可。如果不同变电站的相移不同，则需要记录，并采用各自的相移参数。

4. 氧化锌避雷器带电测试角度补偿

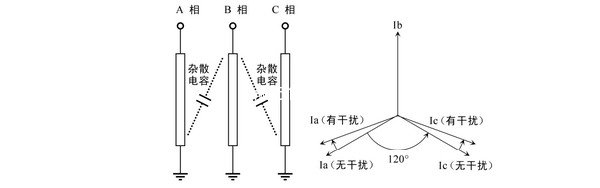

测量三相氧化锌避雷器时，由于相间干扰影响，A、C相电流相位都要向B相方向偏移，一般偏移角度2°～4°左右，这导致A相阻性电流增加，C相变小甚至为负。相间干扰向量图见图4。

图4 相间干扰

自动边补（边相补偿）原理是：假定B相对A、C影响是对称的，测量出Ic超前Ia的角度Φca，A相补偿Φ0a=（Φca-120°）/2，C相补偿Φ0c= -（Φca -120°）/2。
现场的干扰可能是复杂的，如果不能进行合理补偿，则建议记录没有补偿的原始数据，考查数据的变化趋势。

5. 氧化锌避雷器带电测试结果判断

5.1 根据阻性电流判断测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，有明显变化时应加强监测，当阻性电流增加1倍时，应停电检查。

5.2 根据电流超前电压角度判断

Φ=0~74.99° 避雷器结论：劣
Φ=75~76.99° 避雷器结论：差
Φ=77~79.99° 避雷器结论：中
Φ=80~82.99° 避雷器结论：良
Φ=83~87.99° 避雷器结论：优
Φ≥88° 避雷器结论：有干扰

6. 氧化避雷器带电测试注意事项
不同生产厂家，对同一电压等级的MOA在同一运行电压下测得的泄漏电流值差别很大，不应用泄漏电流的绝对值作为判定MOA质量状况的依据，而应与前几次测得的数据作纵向比较，三相之间作横向比较。

在带电测试时，对发现异常的避雷器，应立即用红外热像仪对避雷器进行温度检测。运行中避雷器各节温度应无明显差异。温度差1℃以上即认为避雷器有问题，需进一步查找处理。在排除各种因素的干扰后，仍存在问题，建议停电作直流试验，测量直流1mA参考电压及75%直流参考电压下的泄漏电流，以确诊氧化锌避雷器是否存在绝缘缺陷等问题。

7. 结语
电力设备的检修由过去的计划检修向状态检修发展势在必行，对氧化锌避雷器进行带电测试是十分必要的。它的测试方法简单方便，试验数据稳定，能够反应氧化锌避雷器的绝缘状况。应根据现场的实际情况选择适合的试验方法，对测量数据也应根据现场进行综合判断。带电测试有问题的避雷器可以结合红外线测温及停电后的直流试验进行进一步的判断分析。
