变压器局部放电检测技术探讨

时间：2014-09-01 10:34 阅读：次

变压器作为最为重要的电力设备之一，直接影响着电网稳定运行。许多变压器的损坏，不仅是由于大气过电压和操作过电压作用的结果，也是由于多次短路冲击的积累效应和长期工频电压下局部放电造成的。绝缘介质的局部放电虽然放电能量小，但由于它长时间存在，对绝缘材料产生破坏作用，最终会导致绝缘击穿。为了能使110kV及以上电压等级的变压器安全运行，进行局部放电试验是必要的。本篇，武汉中旭就来探讨一下变压器局部放电检测技术。

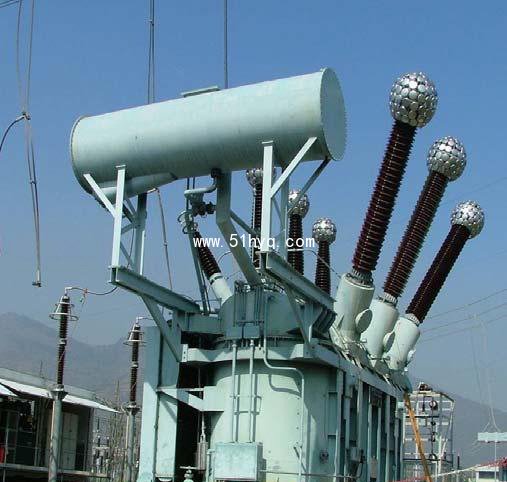

变压器局放试验

一、变压器局部放电检测方法

1、电测法。利用示波器、局部放电仪或无线电干扰仪，查找放电的波形或无线电干扰程度。电测法的灵敏度较高，测到的是视在放电量，分辨率可达几皮库。

2、超声测法。利用检测放电中出现的超声波，并将声波变换为电信号，录在磁带上进行分析。超声测法的灵敏度较低，大约几千皮库，它的优点是抗干扰性能好，且可“定位”。有的利用电信号和声信号的传递时间差异，可以估计探测点到放电点的距离。

3、化学测法。检测溶解油内各种气体的含量及增减变化规律。此法在运行监测上十分适用，简称“色谱分析”。化学测法对局部过热或电弧放电很灵敏，但对局部放电灵敏度不高。而且重要的是观察其趋势，例如几天测一次，就可发现油中含气的组成、比例以及数量的变化，从而判定有无局部放电或局部过热。

二、变压器局部放电检测前对试品的要求
1、.本试验在所有高压绝缘试验之后进行，必要时可在耐压试验前后各进行一次，以资比较。

2、试品的表面应清洁干燥，试品在试验前不应受机械、热的作用。

3、油浸绝缘的试品经长途运输颠簸或注油工序之后通常应静止48h后，方能进行试验。

4、.测定回路的背景噪声水平。背景噪声水平应低于试品允许放电量的50%，当试品允许放电量较低（如小于10PC）时，则背景噪声水平可以允许到试品允许放电量的100％。现场试验时，如以上条件达不到，可以允许有较大干扰，但不得影响测量读数。

三、变压器局部放电测量现场试验电源与试验方法
　现场试验的理想电源，是采用电动机一发电机组产生的中频电源，三相电源变压器开口三角接线产生的150HZ电源，或其它形式产生的中频电源。试验电压与允许放电量应同制造厂协商。若无合适的中频或150HZ电源，而又认为确有必要进行局部放电试验，则可采用降低电压的现场试验方法。其试验电压可根据实际情况尽可能高，持续时间和允许局部放电水平不作规定。降低电压试验法，不易激发变压器绝缘的局部放电缺陷。但经验表明，当变压器绝缘内部存在较严重的局部放电时，通过这种试验是能得出正确结果的。
变压器局放现场测试

四、变压器局部放电现场测试

1、来自电源的于扰可以在电源中用滤波器加以抑制。这种滤波器应能抑制处于检测仪的频宽的所有频率，但能让低频率试验电压通过。

2、来自接地系统的干扰，可以通过单独的连接，把试验电路接到适当的接地点来消除。

3、来自外部的干扰源，如高压试验、附近的开关操作、无线电发射等引起的静电或磁感应以及电磁辐射，均能被放电试验线路耦合引人，并误认为是放电脉冲。如果这些干扰信号源不能被消除，就要对试验线路加以屏蔽。需要有一个设计良好的薄金属皮、金属板或铁丝钢的屏蔽。有时样品的金属外壳要用作屏蔽。有条件的可修建屏蔽试验室。

4、试验电压会引起的外部放电。假使试区内接地不良或悬浮的部分被试验电压充电，就能发生放电，这可通过波形判断与内部放电区别开。超声波检测仪可用来对这种放电定位。试验时应保证所有试品及仪器接地可靠，设备接地点不能有生锈或漆膜，接地连接应用螺钉压紧。

5、对试验电路内的放电，如高压试验变压器中自身的放电，可由大多数放电检测仪检测到。在这些情况中，需要具备一台无放电的试验变压器。否则用平衡检测装置或者可以在高压线路内插入一个滤波器，以便抑制来自变压器的放电脉冲。
