无线高压核相仪操作说明及注意事项
时间：2014-09-03 11:45 阅读： 次
注意: 每次使用前请认真检查绝缘杆绝缘性能, 应根据电力系统绝缘工器具预防性试验规程做好绝缘杆的耐压试验，严格遵守国家高压试验的相关规定，禁止在雨天作业。
无线高压核相仪使用方法如下:
1．充电
在使用前先对无线高压核相仪充电，充电时将充电器三个电源插头同时插入仪器的充电孔，电池未充满时充电器状态指示灯为红色，充满电后指示灯为绿色，如充电器输出短路，则指示灯为红绿交替闪烁，此时请检查电源插头是否短路，直到故障排除。
无线高压核相仪正常充电时间为40分钟到1个小时，如需急用充电30分钟即可。建议在充电指示灯变绿后再充电半小时，以保证仪器有足够的电量及使用时间。
2．核相前的准备
a) 检查绝缘杆耐压试验报告, 如果没有绝缘杆耐压试验合格报告则
不允许进行试验！
b) 核相前应在同一电网上检测核相仪是否正常, 一人操作一人监护。不建议采用小信号方式检验核相仪的准确性，因小信号相位检验跟高压状态下的检验不一样！

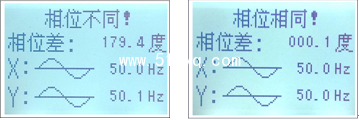

操作时先将两个发射装置挂在电网同一导电体上, 正常工作时两发射器绿灯亮，如绿灯不亮请及时充电。正常工作状态下接收器会显示两线路电压的相位角及频率, 并显示线路电压波形，此时测量到的相位差应该为0°左右, 同时语言提示：“相位相同”，屏幕显示如图所示：
c) 然后将其中一个发射装置与同一侧电网不同相导电体接触, 此时相位角应在120度左右, 此时语言应提示: "请注意, 相位不同"。 显示结果如图七所示。(规程规定小于30°为同相, 大于30°为不同相), 若检查结果如上述所示, 说明核相仪完好, 可以进行正式进行核相工作。
注意：
c) 然后将其中一个发射装置与同一侧电网不同相导电体接触, 此时相位角应在120度左右, 此时语言应提示: "请注意, 相位不同"。 显示结果如图七所示。(规程规定小于30°为同相, 大于30°为不同相), 若检查结果如上述所示, 说明核相仪完好, 可以进行正式进行核相工作。
注意：
1) 测试过程中如果接收器接收到的信号有强干扰，仪器会对信号进行滤波处理，保证测试结果的准确性，在测定结果之前屏幕会提示当前 处于测试状态，此时显示数据均无效，等测试结果显示出来后再判断线路的相位。
2) 若试验状况异常, 请检查电池电量是否充足, 并仔细检查核相仪工作状态指示灯, 若不能解决问题, 请停止试验并与我们联系！
3) 该 无线高压核相器采用低功耗电子电路，充满电后正常使用时间为 一年，如果长时间不用而导致电池电量不足，请及时充电，应急状态下充电40~50分钟可使用1~2个月，但建议充电3小时以上，直到充电器指示灯绿灯亮位置，以保证后期使用中的电量。
4) 核相时电压基准为X发射器，也就是说当X发射器接触A相、Y发射器接触B相时相位差为120°，而当Y发射器接触A相、X发射器接触B相时相位差为240°，依次类推。
3．正式核相工作
正式核相操作时, 应由一人操作另一人监护, 并按操作步骤逐项操作并做好记录.先将两个发射装置挂在被测电网导电体上, 此时仪器报出测试结果: "相位相同"或"请注意, 相位不同"。同时显示屏显示出两线路的相位差及线路频率, 根据上述操作逐相确定两个电网的相位.
无线高压核相仪注意事项
1. 使用时应认真执行安全规章制度，并严格遵守DL408-91安全工作规程(发电厂变电所电气部份)相关规定，仔细保管仪器, 定期检查绝缘杆耐压；
2. 操作时，应按规程穿戴好绝缘靴和绝缘手套，保证人身和设备安全；
3. 此仪器发射、接收装置均使用电源均为高容量锂电池，每次使用前请先充满电再使用。
