经过研发部1年努力及反复测试，中旭高压开关特性测试仪研发成功并获得客户认可。
     高压断路器(即高压开关)是电力系统最重要的控制和保护设备，它的种类繁多，数量很大。高压断路器在正常运行中用于接通高压电路和断开负荷，在发生事故的情况下用于切断故障电流，必要时进行重合闸。它的工作状态直接影响电力系统的安全稳定运行。中旭公司ZXK6高压开关动特性测试仪能测试当前我国正在使用的各种类型的开关特性参数，产品符合国家电力行业标准《高压开关综合测试仪通用技术条件 DL/T 846.3-2004》的要求。

产品特点

320×240超大液晶、高速热敏打印机；

集成操作电源，无须现场二次电源，现场使用更加方便快捷；

具有标准232通讯接口，配备pc机上层软件，可直接使用便携机控制试验及数据的分析、保存、管理等；

具有录波功能，可对应时间坐标显示分（合）闸线圈的电流波形，有利于对开关机构故障的准确判断；

取消键盘操作，采用进口面板式鼠标操作，轻快便利；
可测试12通道时间及同期，尤其可以测试超高压开关辅助断口与主断口的时间（3路）；

可测试一路速度，配备光栅尺、角位移、辅助触点等传感器，几乎涵盖所有型号开关的测试；

设计有开关的重合闸试验功能，各种重合闸试验均可随心所欲；

内部抗干扰电路可以抵御现场感应的10kV高压，保护断口安全、可靠。



主要技术指标

测试项目

1．时间测量

   同时测量12个断口的固有分、合闸时间及同期性；

   弹跳次数、弹跳时间；

   主、辅触头动作时间差；

2．速度及行程测量

   刚分、刚合速度；

   开距、超程及行程；

   分、合闸瞬时速度，并打印成“行程—速度”曲线；

   分、合闸最大速度及平均速度；

3．分（合）闸线圈电流曲线录波

4．重合闸试验



主要技术参数

1、最大速度：20m/s，分辨率：0.01m/s；测试准确度为±1.0%读数±0.03 ；

2、最大测量行程：600mm(700mm)，由不同型号传感器确定；

3、行程最小分辨率：1mm；测试准确度为±1mm；

4、最大测量时间：12s，时间分辨率：0.1ms；测试准确度为±0.5%读数±0.3；

5、最小动作同期差分辨率：0.1ms；测试准确度为±0.5%读数±0.3；

6、测试通道13路：12路断口时间，1路速度；

7、电源：AC220V±10%；50Hz±2%；

8、输出方式：大屏幕液晶显示屏输出；

9、操作电源：35V～220V 、5A，电压可调；连续工作时间1S。

高压开关特性测试仪资料正在更新中，如需纸质资料请联系客服获取

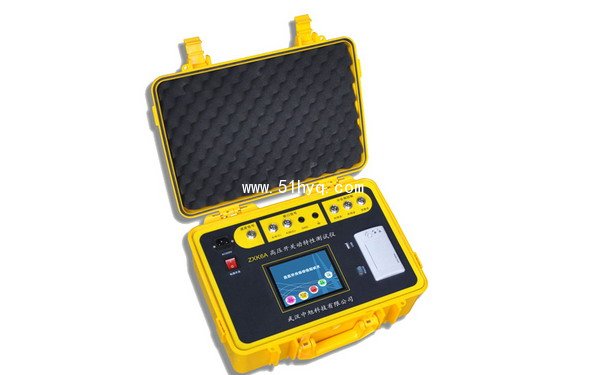

ZXK6A 高压开关动特性测试仪
