中旭超声波探伤仪检测注意事项
时间：2014-10-23 15:19 阅读： 次

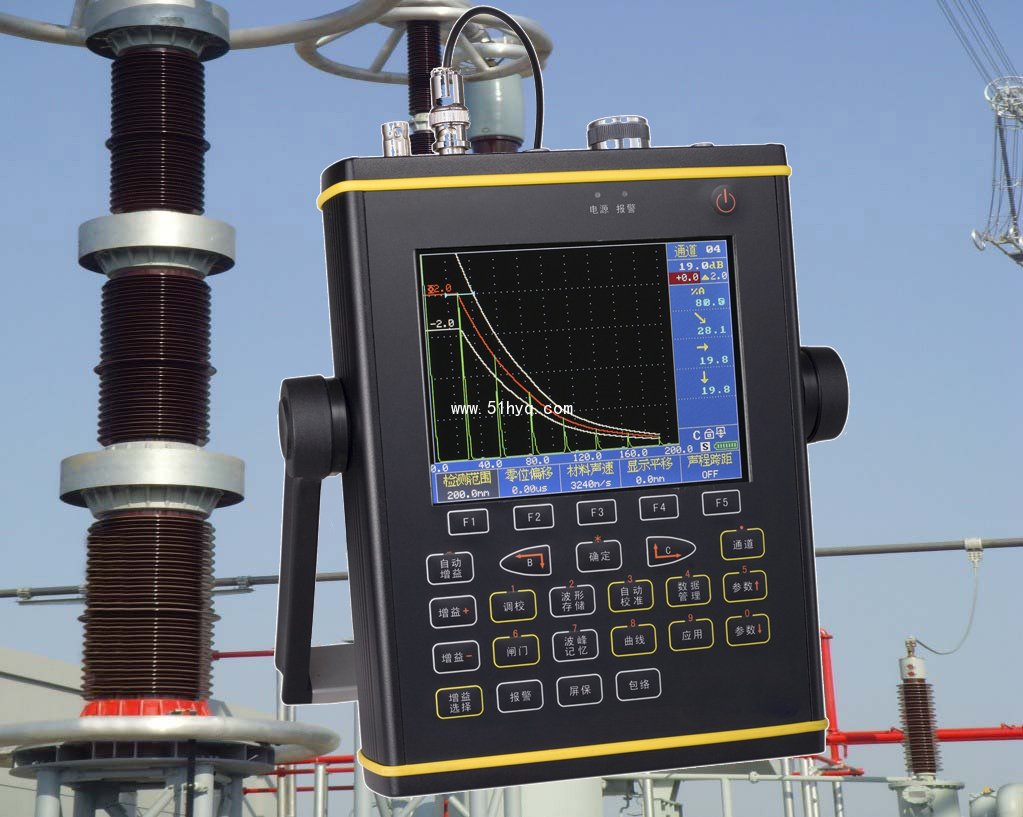

经过多年技术创新，中旭超声波探伤仪已获得市场广泛亲睐，产品线也逐渐完善，截止到2014年10月，已从最初的ZXUD-35、ZXUD-40到ZXUD-60、ZXUD-66直到最新型的电力专用型ZXUD-68及ZXUD-68PRO型。为更好的服务客户，中旭特总结出中旭超声波探伤仪检测注意事项以供参考。
1、检测前提条件
为了安全、可靠、准确地进行超声波检测，需要满足以下所述的主要条件。
1、检测前提条件
为了安全、可靠、准确地进行超声波检测，需要满足以下所述的主要条件。
首先，进行超声波检测的工程人员需要经过适当的培训，掌握超声波检测的理论知识和相应的材料方面的知识，以及实际的检测技能和技巧。缺乏这些知识可能造成错误的结果，甚至导致无可预料的后果。
超声波检测需要遵守一定的检测技术要求，如：检测范围的确定，选择合适的检测方法，对被测材料特性的考虑，记录和评估界限的确定，检测规程的了解等。
2、检测覆盖
超声波检测的完整性、正确性取决于超声波对被测物体的有效覆盖。有时候被测物体内部的一些缺陷可以完全反射声束，以至于不能检测到其更深处的缺陷。因此，需要确保检测完全覆盖到待测区域。
3、被测材料的影响
如果被测物体的材料不均匀，有可能在被测物体的不同区域造成不同的声速。在进行仪器校准的时候应该考虑声速的平均值，这可以通过借助声速相当于被测物体平均声速的参考试块来实现。如果发现经过校准后的声速和实际中有明显的变化，应该把校准结果重新调整到接近于实际值。
一般来说，钢材、包括合金成分不同的材料，大多声速比较均匀。对于有色金属和塑料，声速变化较大，可能会影响测量精确度。
4、温度变化的影响
被测物体的声速会随着材料温度的变化而发生变化。如果仪器校准的时候使用的参考试块和检测中被测物体温差比较大，则可能产生较大的测量误差。如果校准用的参考试块和实际工件温度不同，可能需要修正声速。
5、缺陷评估
在检测中对缺陷的评估可以有两种模式：针对声束波长小于缺陷大小的，可以用声速扫描缺陷的边界，并由此确定缺陷的面积；针对声束大于缺陷大小的，可以通过对比法，对比人工缺陷的最大回波与实测缺陷的最大回波来确定缺陷大小。
6、扫描方法
在检测中扫描到缺陷的边界时，声束越窄，测得的缺陷面积就越接近实际缺陷面积。在声束比较宽的时候，测得的缺陷面积可能偏离实际缺陷面积比较大。因此针对不同的检测对象在选择探头的时候必须注意。
7、回波比较和评估
自然缺陷的回波通常会小于人工对比缺陷，这种误差主要是由于自然缺陷的表面粗糙度，或声束的入射角度不垂直造成的；所以在评估自然缺陷时，必须考虑到这些因素。
超声波在任何材料中的传播都会发生衰减，这种衰减在细晶材料或者是其它材料的小部件中是很小的。但是如果检测的声程比较大，即使很小的声衰减系数也会有比较大的声衰减，在检测中常需要考虑声衰减对分析结果的影响。
如果被测工件的表面比较粗糙，那么入射的声能会在表面发散，这样缺陷回波的幅度就会减小，结果误差就会增大，所以在检测中必须考虑到这种衰减情况。
本仪器可提供表面补偿和灵敏度补偿来修正这些误差。
在检验工件时，缺陷回波相对于距离的灵敏度关系作为主要的评估依据。所以应注意对人工对比缺陷的选择，使其尽量和要评估的自然缺陷相同。
针对诸如铸件等不规则的缺陷的情况，在其边界上的声散射可能非常大，也许不能看到回波，所以需要利用底波回波衰减进行评估。
