探讨变频串联谐振技术在电缆高压试验中的应用
时间：2014-08-22 11:11 阅读： 次
随着电力的高速发展，高压交联电缆在各地市供电系统开始大量使用。而现场竣工交接试验的目的是检查电缆的敷设及附件安装是否正确，电缆在运输、搬运、存放、敷设和回填的过程中是否受到意外损害。检查的重要方法是电缆主绝缘耐压。中旭公司现就输变电工程中常采用的一种变频串联谐振技术在高压电缆交接试验中的应用进行分析与探讨。
1.电力电缆现场交接试验
1.1试验项目及设备接线
1)电缆芯线对外护套的绝缘电阻测量选用量程为2500V的兆欧表进行电缆绝缘电阻测量，绝缘电阻值应符合设计要求。
2)电缆芯线对护套及地交流耐压试验交流耐压试验参照GB50160-2006《电气安装工程电气设备交接试验标准》进行，试验电压为2U060min。

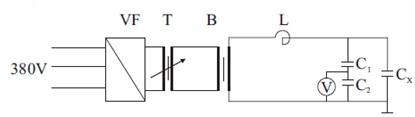

图1电缆交流耐压试验接线图
VF—变频电源；T—调压器；B—中间变压器；L—高压电抗器；
V—电压表；Cx—被试电缆；C1,C2—分压器电容。

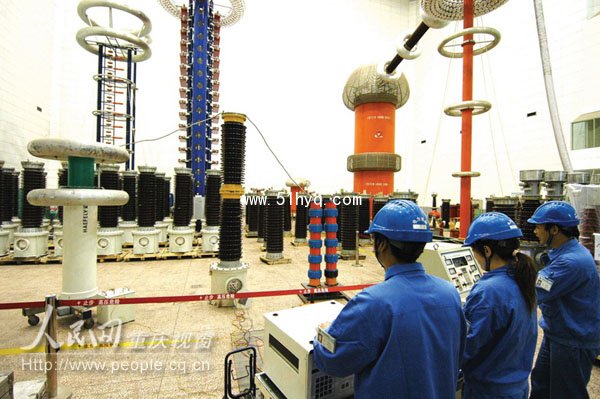

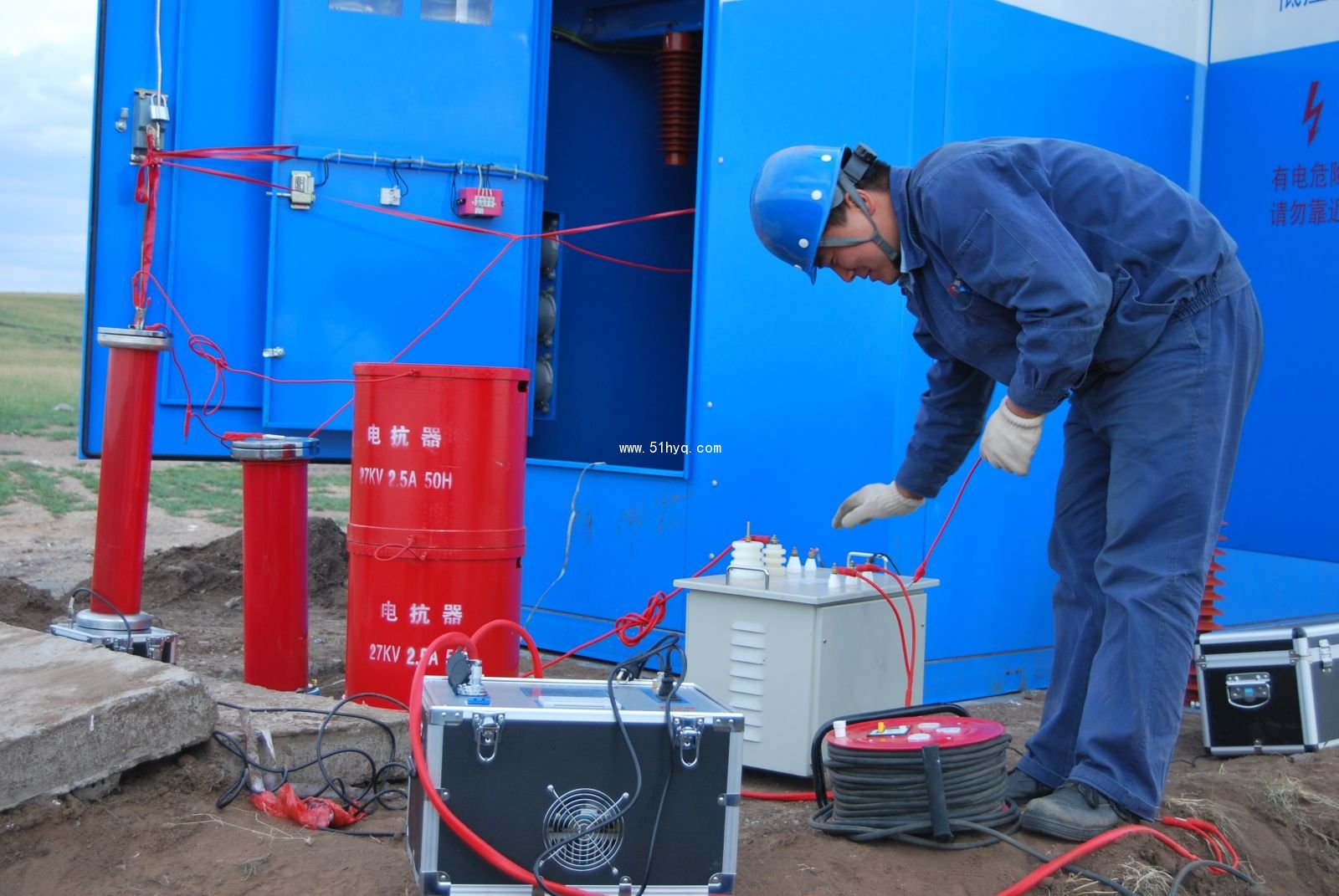

试验接线示意图如图1；图2为常用的电缆交流耐压试验的设备。
1.2试验前准备
1)被试电缆所有安装工作全部完成，电缆终端接头、中间接头安装完毕，电缆外护套绝缘正常，至少保持一个可靠接地点；电缆护套保护器短接。
2)电缆终端侧若有GIS间隔避雷器，请确定已经拆离相应导体并补充SF6气体，待相关间隔电缆高压试验完毕后再行恢复接入。
3)GIS该进线气隔已充SF6气体至额定压力，气体泄漏及微水试验合格。
4)电流互感器(CT)二次绕组侧必须短路并接地，不得开路。
5)试验前被试电缆两侧状态为：电缆户外终端的塔上架空线与电缆头之间的连接线处于断开状态，使电缆头与线路导线断开。
如果在GIS电缆终端侧加压，那么必须拆除GIS出线套管与主变间的连线，并且确认该侧的断路器、隔离开关、接地刀闸都处在电缆试验系统所要求的试验状态。
如果在电缆户外终端进行试验，对侧的线路断路器、隔离开关、接地刀闸需要处于试验所要求的状态。
1.3现场试验工作程序
1）将试验设备安装在电缆终端相应套管位置，调试好设备。试验场地四周装设围栏，悬挂“止步，高压危险！”标示牌。
2）测量被试电缆一相电缆的绝缘电阻，确认绝缘电阻合格。
3）将试验引线接上被试电缆终端接头的一相。
4）检查试验回路所有接线，检查测量仪表，准备开始试验。
5）合上试验电源，调整变频电源的频率，将试验回路调至谐振，此时调压器置于初始位置。
6）将输出电压逐渐升至试验电压，保持试验电压60min，然后快速降压至零，断开试验电源，高压端挂接地线。
7）复测被试电缆A相的绝缘电阻。
8）试验过程中如发生闪络、击穿或异常情况，应立即暂停试验。委托方应安排人员检查电缆是否需要处理，确定能否再次进行耐压试验。试验方应检查试验设备是否损坏，如有损坏须立即检修。
9）重新试验时如再次发生闪络或击穿，委托方必须确认电缆经检查处理后符合耐压试验要求，如符合要求则重复执行“第6步骤”，直至试验完成。
10）重复“第2～9步骤”完成被试电缆其它二相试验。
