摘　要：真空断路器是高压开关柜内的主要开关设备，在系统运行中起着对电网的控制和保护设备的作用。本文主要阐述在工程交接试验中对真空断路器的工频耐压试验，从试验前技术准备、试验中的过程控制、试验后效果确认三个方面，对真空断路器交流耐压试验的质量进行控制。

关键词： 真空断路器 , 交流耐压试验 , 质量控制

1.耐压试验前的技术准备

1.1工频交流耐压试验的必要性

　　交流耐压试验主要指在工频下进行的耐压试验，是考验被试品绝缘承受各种过电压能力的有效方法，对保证设备安全运行具有重要意义。对于真空断路器的交流耐压试验在国标GB50150-2006《电气装置安装工程 电气设备交接试验标准电气设备交接试验》（以下简称为GB50150）中第12.0.1条第3款用黑体字标示，标志着现场交接试验中，真空断路器的交流耐压试验项目为强制性条文，必须严格执行。

1.2真空断路器的参数

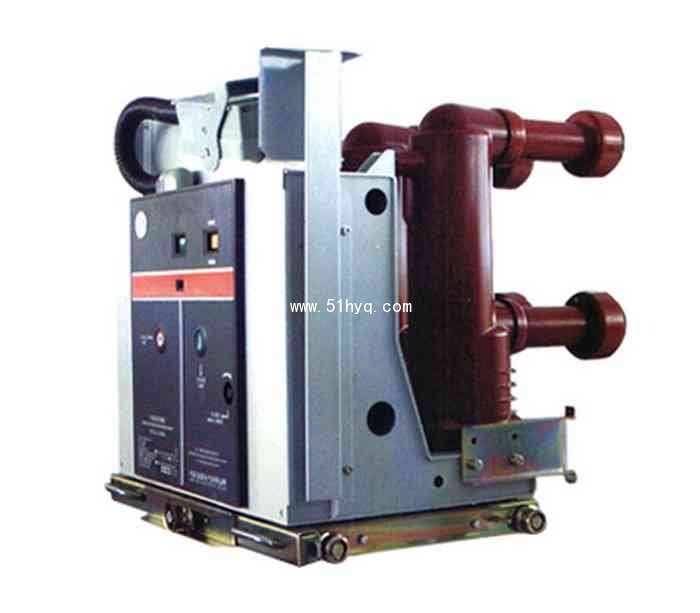

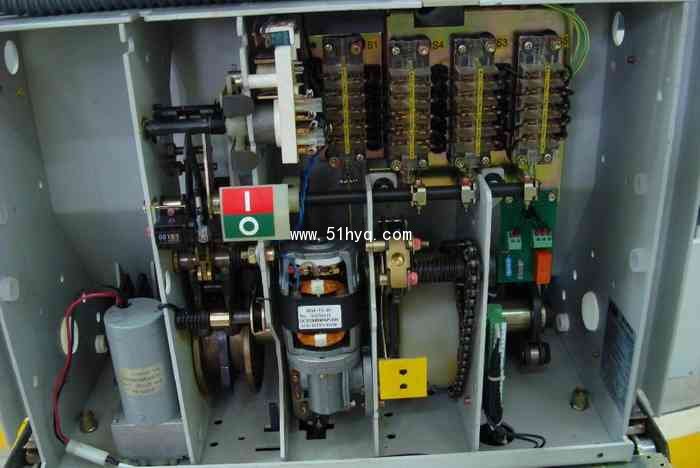

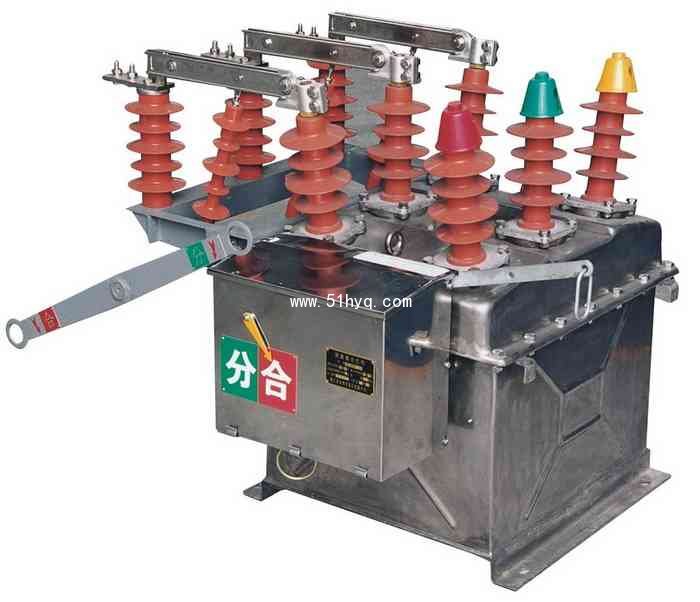

　　断路器是电力系统最重要的控制和保护设备，它在电网中起两方面的作用。在正常运行时，根据电网的需要，接通或断开电路的负载电流，这时起控制作用。而当电网发生故障时，断路器和保护装置及自动装置相配合，迅速、自动地切断故障电流，将故障部分从电网中断开，保证电网无故障部分的安全运行，以减少停电范围，防止事故扩大，这是起保护作用。工程现场使用的ABB公司VD4型真空断路器基本参数详见表1。



1.3真空断路器交流耐压试验参数的确定

1.3.1有关国标要求

　　依据GB50150第12.0.4条规定：应在断路器合闸及分闸状态下进行交流耐压试验。当在合闸状态下进行时，试验电压应符合GB50150中表10.0.5的规定。当在分闸状态下进行时，真空灭弧室断口间的试验电压应按产品技术条件的规定，试验中不应发生贯穿性放电。

1.3.2出厂耐压参数

　　另外，真空断路器在进行分闸状态下的耐压试验时，应按产品技术条件的规定，对此将真空断路器出厂时例行试验的耐压数据引用详见表2。



1.3.3交接试验参数确认

　　1）GB50150规定进行交流耐压试验时，加至试验标准电压后的持续时间如无特殊说明时，应为 60S（ 1min）。

　　2）断路器合闸状态下，需要进行断路器的相间和相对地试验，查阅GB50150中表10.0.5的规定，断路器相间和相对地试验耐压值相同，通过试验接线能够将两项试验通过一次耐压完成，并且断路器铭牌额定电压12KV，依据表10.0.5下备注设备无特殊规定时，采用最高一级试验电压，又另外依据DL/T 593—1996《高压开关设备的共用订货技术导则》，其中明确解释了“最高电压”的含义，并说明了“额定电压”暂定写法为“额定电压（即最高电压）”，从而确认铭牌标示的真空断路器工作额定电压12KV，即最高电压12KV，因此可选定真空断路器相间及相对地1min工频耐压参数值为42KV。

　    3）断路器分闸状态下，需要进行断口耐压，试验电压应按产品技术条件的规定，对此参考表2中真空断路器的出厂时交流耐压试验值，可以确认真空断路器断口1mi n工频耐受电压参数值为42KV。

1.4试验设备参数

       试验工频交流耐压设备主要由电源控制台、试验变压器、球隙保护装置三部分组成，设备主要参数：工作电源：AC220V/380V±10%，工作频率：50HZ±1，输出电压：0-150KV输出容量：0-50KVA，电压/电流测量精度：1.0%FS±3字

2.试验中的过程控制

2.1 试验现场的核查工作

　　由于中压级的真空断路器的进行工频交流耐压试验具有较强的专业性，同时高压作业对实验安全具有较高的要求。对此，试验开始前应对以下控制环节检查。

2.1.1试验人员资质要求：具有高压电工操作证且经过技术交底、安全交底

2.1.2工器具标定情况：未经标定或者标定过期的工器具禁止使用。

2.1.3试验中需要用的材料：试验用连接线、干净抹布、无水酒精等都必须准备到位。

2.1.4施工必备文件:检查方案、技术及安全交底、图纸、竣工文件必须携带。

2.1.5现场环境:现场卫生应达到试验要求，空气相对湿度不宜高于80%，并应建立试验隔离区，警戒带、提示语等悬挂到位。

2.2试验中的步骤设计

2.2.1断路器相间及相对地的试验

　　先将断路器在开关柜内进行合闸操作，再以专用小车从中压柜内推出，排列好顺序，操作步骤逐步先进行A-BC及地，再进行B-AC及地，最后进行C-AB及地，应注意此项试验时必须在断路器合闸状态下完成。

1）检查被试验元器件外观，对表面的灰尘、污垢进行清除、擦拭。

2）检查断路器是否为合闸还是分闸状态，可用万用表测量上下触头通断情况判定。

3）按照试验方案接线，测量相间及相对地绝缘值，测量完毕后充分放电并记录数据，测量时非被测相短接接地；

4）试验设备空试，放电球隙调整至试验电压的1.1-1.2倍；

5）将试验线接好，非试验相短接接地；人员撤到安全距离外，升压到试验电压42KV并计时一分钟，一分钟后将试验电压回零并切断试验设备电源；试验过程中不应发生试验仪表突然上升、下降、放电击穿、闪络等现象，如有任何异常情况应立即停止试验，排除原因后再进行试验；

6）试验结束后测量耐压后绝缘电阻，测量完毕后，充分放电并记录数据，耐压后绝缘较耐压前绝缘不应有明显变化；

2.2.2断路器断口间的试验

　　进行断路器断口间的试验步骤与断路器相间及相对地试验一样，只需要将断路器进行分闸操作，再将试验接线改为ABC-abc及地且操作一次即可，在此不再重复试验步骤。



2.3试验后的设备维护及恢复

      耐压试验完成后，应拆除试验接线，对设备进行维护，确认设备上无其他遗留物后，将设备恢复至中压柜内。

3.试验后效果确认

　　试验后依据耐压前后绝缘值对比情况，结合绝缘或者断路器真空灭弧室是否出现击穿放电现象，则可判定：如有击穿放电，则试验不合格，如试验前后正常，则可判定为合格。

4.结束语

　　本文以真空断路器在交接试验中的工频交流耐压为实例，重点在试验参数确定、过程控制及试验效果确认，最终达到真空断路器耐压试验的质量控制。

　　



参考文献：

1.GB50150-2006《电气装置安装工程 电气设备交接试验标准电气设备交接试验》第六版

2.ABB公司中压柜竣工文件

---
