摘  要：氧化锌避雷器在电网中有着重要的作用，带电测试运行电压下的全电流、阻性电流、相位角能直接反映避雷器的运行状况，方法简单，数据准确。本文对氧化锌避雷器带电测试的原理及方法进行了分析研究，介绍了常用的几种电压采样方法。对测试结果的判断提出建议。

1.  前言
     避雷器是一种重要的过电压保护装置，是电力系统安全运行的有力保障，其中，氧化锌避雷器由于其具有优良的非线性和大通流容量等优点，在电网中广泛应用。氧化锌避雷器预防性试验一般采用停电后直流泄漏电流1mA下的电压测量及75%U1mA泄漏电流测量，要求泄漏电流不大于50μA。电力系统中氧化锌避雷器数量逐渐增多，停电检修工作量越来越大。随着国民经济的不断发展，对供电可靠性的要求越来越高，状态检修的发展势在必行。氧化锌避雷器带电测试在状态检修工作中，显示出它的巨大优势，避免了通常预试工作中试验周期间隔时间长，预试试验施加电压较低，试验条件与运行状态相差较大的缺点。

2.   氧化锌避雷器原理
     氧化锌避雷器简称MOA，它是由氧化锌阀片叠装而成的，完全取消了间隙，解决了传统避雷器的间隙放电时限和放电稳定性所引起的各种问题。而氧化锌阀片又是以氧化锌为主并掺以其它微量金属氧化物烧结而成的，当施加电压时，电压几乎全部加在晶界层上，使MOA中流过的电流很小，当电压升高时，晶界层又从高阻变低阻，能形成很大的通流量。

3.  氧化锌避雷器带电测试方法
     带电测试仪器主要是在运行电压下对氧化锌的全电流、阻性电流、容性电流、相位角进行测量。正常情况下，流过避雷器的主要电流为容性电流，阻性电流只占很小一部分，约为10％-20％左右。但当阀片老化、避雷器受潮、内部绝缘部件受损以及表面严重污秽时，容性电流变化不多，而阻性电流却大大增加。

3.1  测试原理
     氧化锌避雷器MOA运行参数可简化等效为一个可变电阻和一个不变电容的并联电路。MOA在运行电压作用下，其氧化锌电阻片会逐渐老化，或者由于密封失效受潮，导致阻性电流增大，因此，通过测量MOA阻性电流的变化，就可以了解MOA的运行状况。MOA带电测试是通过专用的阻性电流测量仪获得MOA运行时的全电流IX，以MOA端电压U为基准向量，通过比较Ix与U的相位，将Ix中阻性分量IR与容性分量Ic分离出来，从而根据阻性分量IR的变化来判断MOA的运行状况。将试验设备的电流回路并联于MOA泄漏电流监控仪两端，因监控仪内阻较大，故可不计分流，即可获得MOA的全电流。

3.2  电压采样有线传输

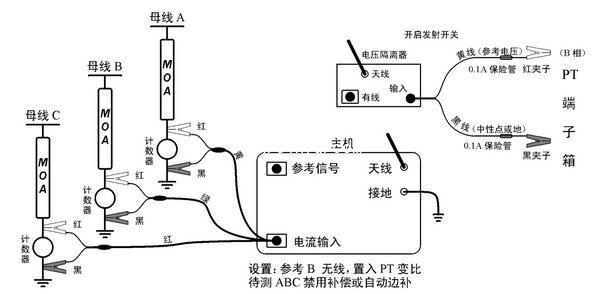

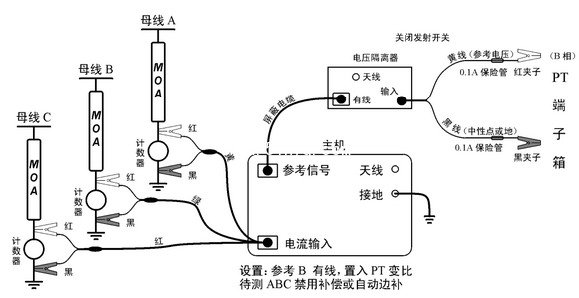

     采用PT二次电压做参考测量阻性电流，这是目前精确度最好的方法。将试验设备电压回路并联接到被测相母线PT二次电压端子上，可获得母线电压的相位。可直接取三相电压，也可取单相电压在仪器内部设置为单相参考电压。测量接线图1。
