ZX8700无线高压核相器产品主要由三部分组成：两个信号发射装置(包括绝缘杆)，一个无线接收装置，两个发射装置分别将采样到的信号通过发射装置发送至接收端，接收端根据发射器发射的信号进行相应的处理，最终通过高分辨率LCD显示电压向量关系、相位角等信息，同时接收器语音播放测试结果。
原理示意图：

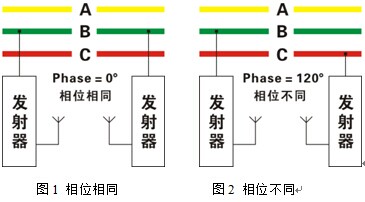

图1为两发射器同时连接于两电网中同一相（图中为B相）线路时的情况，此时接收器测试的结果为同相，相位角为0°，接收器语音提示：“相位相同！”。

图2为两发射器连接于两电网不同相线路（图中为BC相）时的情况，相位角为120°或240°，因此接收器会语音提示：“请注意，相位不同！”。
发射器连接各相线路时显示结果如表一所示：
表一

注意：表中“X”、“Y”指X发射器（红色）和Y发射器（黄色），A(X) - B(Y) 指 X发射器连接A相、Y发射器连接B相。
