ZX3045大地网接地电阻测试仪说明书(3)
时间：2014-08-30 15:57 阅读： 次
三、操作功能

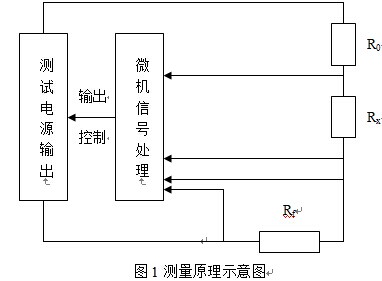

1、测量原理框图1及测试接线图
R0 回路电阻5～80Ω
Rx 测试电阻0～15Ω
Rf 标准电阻
测量电流线D：长度为地网对角线长度的4～5倍；线径：≥1.5m2
测量电压线1：长度为0.618D；线径： ≥0.8mm2
测量电压线2： 三极法测量时不接线
四极法测量时接被测地网
测量接地线：接被测地网。

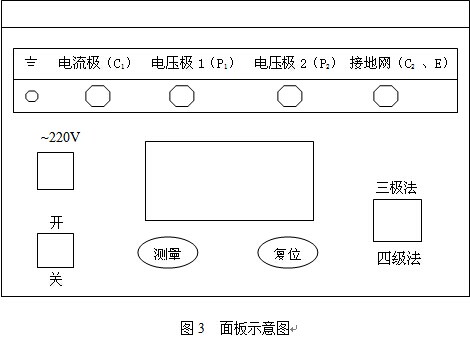

说明：三极法测量时仪器面板上的测量方式指示开关指向三极法。三根线测试连接分别接电流极地桩、电压极地桩、地网接线桩。

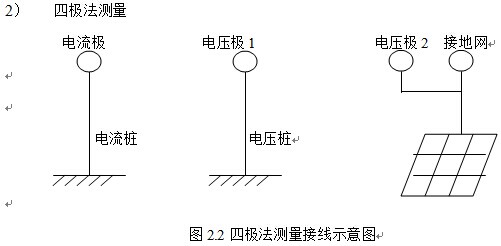

说明：四极法测量时，仪器面板上的测量方式指示开关指向四极法，从地网的地桩上引出二根连接线分别接到电压极2、接地网两接线柱，然后按测量操作步骤进行测试。
