ZXYD 系列油浸式交直流试验变压器说明书(2)
时间：2014-08-30 15:50 阅读： 次
一、概述
ZXYD系列油浸式试验变压器是根据DL/T848.2-2004行业标准而设计生产的。全套装置由ZXYD（TDM、YDG、YDQ）系列高压试验变压器和控制箱（台）组成，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
1.1 产品分类
产品分为一体式装置和分体式装置两类。
1.2 产品型号

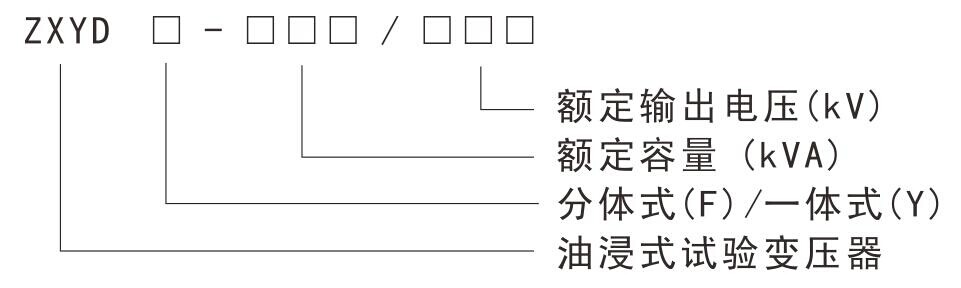

产品型号：
二、产品结构

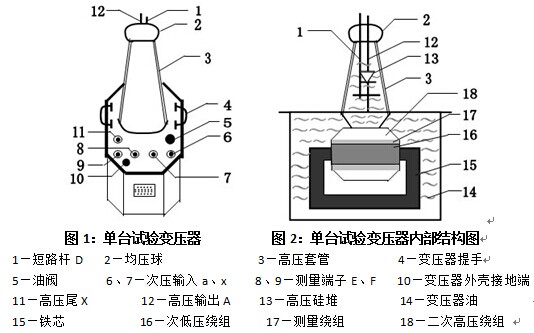

高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。
在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。
