产品说明书

ZXHV系列0.1HZ超低频高压发生器说明书(4)

时间:2014-08-30 15:52  阅读:

四.产品特点
技术先进:采用变频技术,微电脑控制,升压、降压、测量、保护等测试过程全自动化。
操作方便:接线简单,傻瓜式操作。
保护全面:多重保护(过压保护、高低压侧过流保护),动作迅速(动作时间≤20ms),仪器安全可靠。
安全可靠:控制器和高压发生器低压连接,光电控制,使用安全可靠。
采用了高低压闭环负反馈控制电路,输出无容升效应。
配置齐全:液晶汉字显示,自动存储,自动打印。
测试范围大:0.1Hz、0.05Hz及0.02Hz多频率选择,测试范围大。
携带方便:体积小、重量轻,十分利于户外作业。
五.仪器结构功能说明
本仪器由两个部分组成:即控制器和升压器,两部分结构和功能如下:
1.控制器
控制器面板各部件布置如图1所示,各部件功能说明如下:
超低频高压发生器控制面板
“地”    - 接地端子:使用时与大地相连。
“输出”  - 输出多芯插座:使用时与升压器的输入多芯插座相连。
“开关”  - 电源开关:内置指示灯,开时亮,关时熄。
“对比度”- 对比度调节旋扭:用于调节液晶显示器的对比度。
“功能键”- 其功能由显示器提示栏对应位置提示。
“AC220V”- 电源输入插座,内置保险管。
“打印机”- 打印测试报告。
“液晶显示器”- 显示测试数据以及输出波形。
2.升压器结构示意图

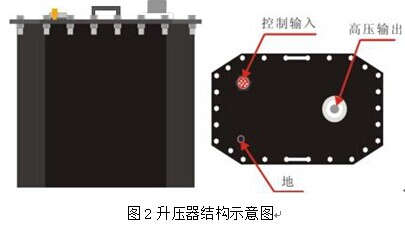

超低频高压发生器结构示意图
3.显示屏示意图
显示屏示意图
