C. CTP用于各种CT的实际接线方式
CTP用于CT测试的基本接线步骤（参见图C.1）如下：
（1）用4mm2线将测试仪左侧的接地端子连接到保护地。
（2）连接CT一次侧的一个端子和二次侧的一个端子到保护地。
（3）确保CT的其他端子全部从输电线上断开，其他绕组全部开路。
（4）用2.5mm2红线和黑线将CT的二次侧连接到测试仪“Output”S1和S2插孔，用1.2mm2黄线和黑线将CT的二次侧连接到测试仪“Sec”的S1和S2插孔，注意两根黑线连在CT二次侧已接保护地的同一端子上。
（5）用1.2mm2绿线和黑线将CT的一次侧连接到测试仪的“Prim”的P1和P2端子上，P2通过黑线与CT一次侧连接到保护地的那个端子相连。
（6）检查接线无误，开始测试。

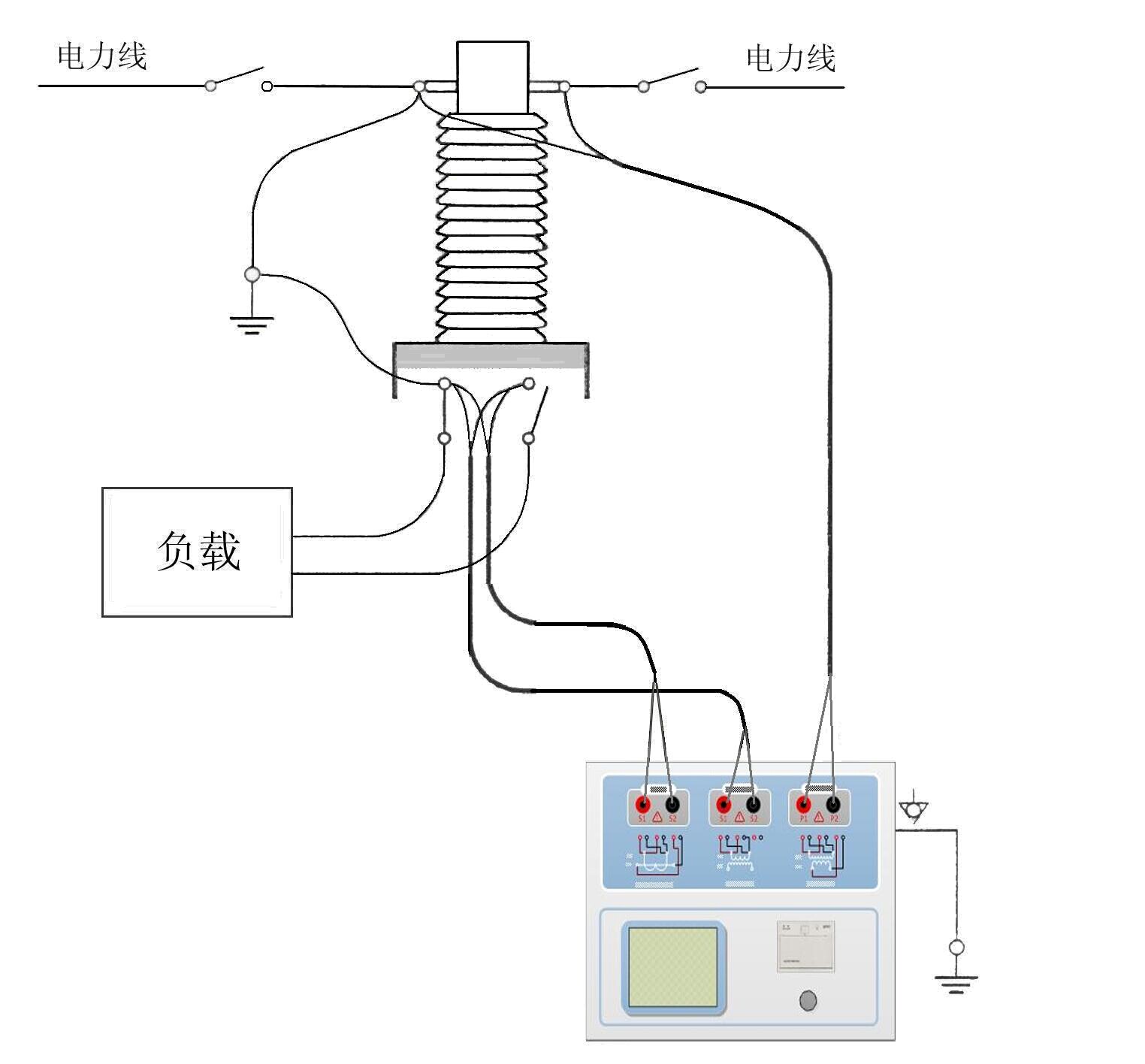

图C.1 典型接线方式

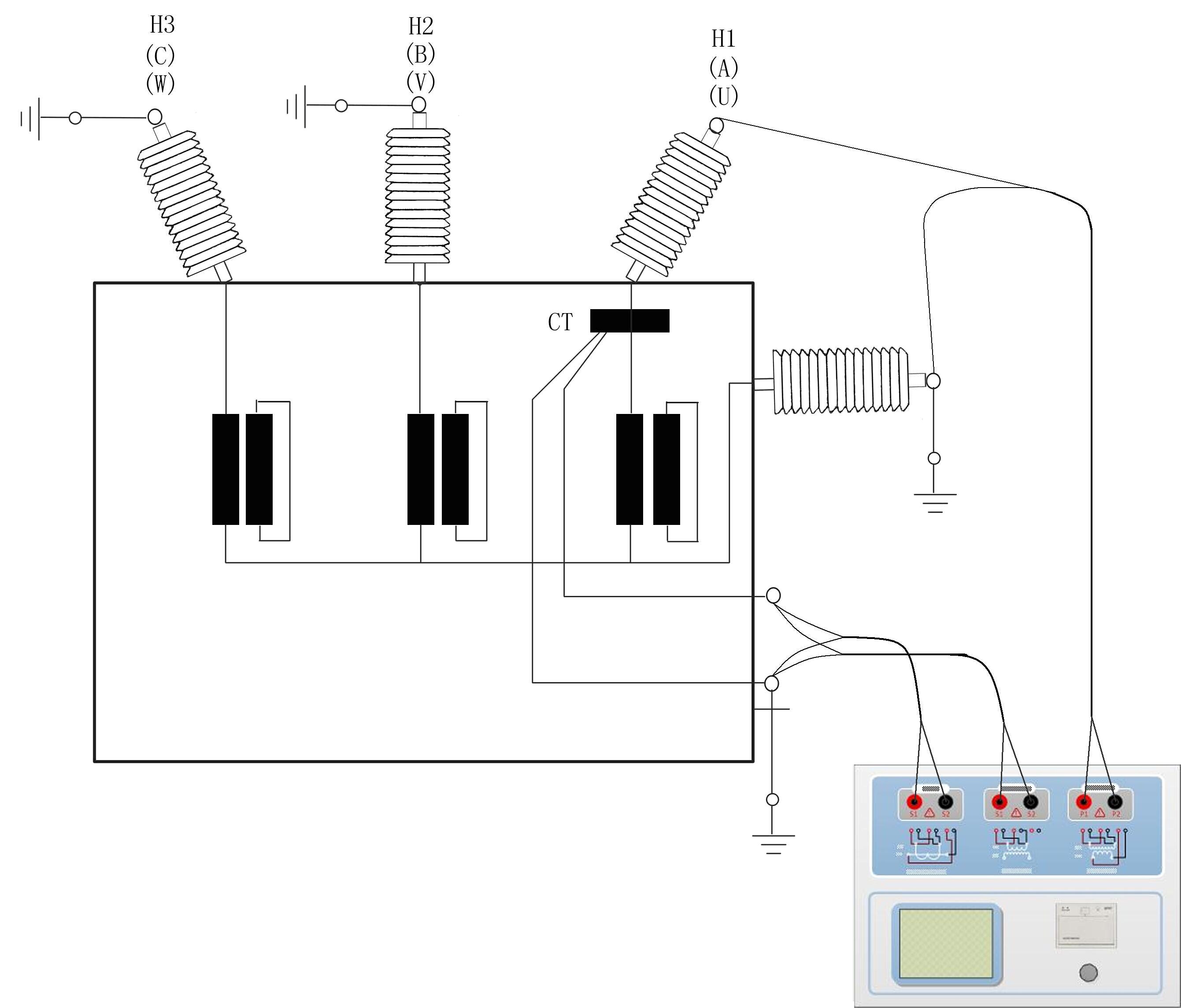

1．测试仪在三角形接法变压器上进行CT测试的接线方式如图C.2所示。
图C.3 测试仪对变压器上套管CT进行测试时的接线方式

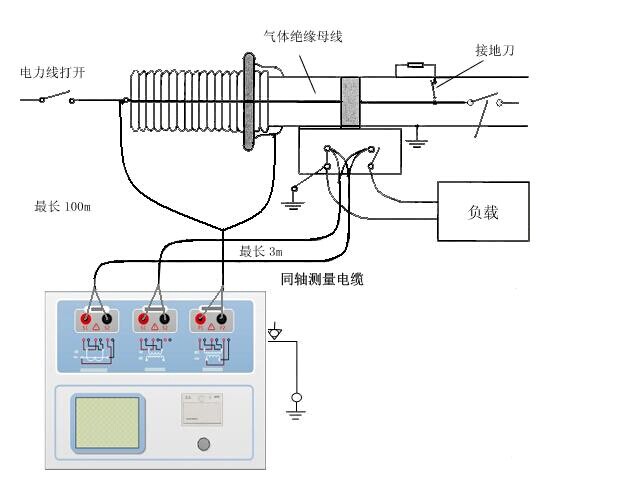

4．测试仪在对GIS（SF6）开关上的CT测试时的接线方式如图C.4所示。
注意：断开与母线连接的所有开关，合上接地刀闸。
图C.4 测试仪对GIS（SF6）开关上的CT测试时的接线方式
