ZX103 互感器测试仪使用说明书(8)
时间：2014-08-30 15:46 阅读： 次
2.5功能按钮
2.5.1 参数页功能按钮
(1) 系统工具
系统工具界面，如图2.11。在该界面中可以进行时间校对、系统升级等操作。其中：调试用于出厂调试，升级用于软件界面的升级。
(2) 帮助
（3）打印
用户可以打印当前测试结果，此报告可做为现场试验的原始记录。
2.5.2 结果页功能按钮
(1)、误差数据

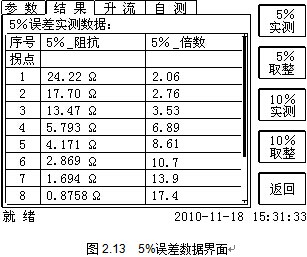

选择误差数据将显示5%和10%误差情况下，额定一次电流倍数与最大负荷之间的关系数据界面，如图2.13。界面中给出的数据是根据实际励磁测试数据计算得到的。计算方法见附录B。
(2)、误差曲线
选择误差曲线，将显示10%（或5%）误差情况下，额定一次电流倍数与最大负荷之间的关系曲线界面，如图2.14。界面中横坐标为额定一次电流倍数，纵坐标为允许的最大负荷。
(3)、励磁数据

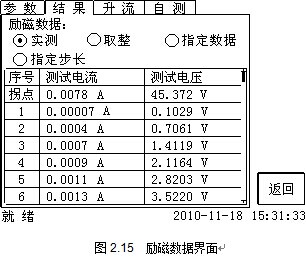

选择励磁数据将显示励磁数据界面，如图2.15，界面中给出了自动计算出来的拐点电压和拐点电流。用户可以根据需要选择要打印的数据：
（1）实测数据：实际测试的数据。
（2）取整数据：显示一些默认整数点测试对应的数据。
（3）指定数据：用户可以输入所需要的数据。
（4）指定步长数据：根据用户指定的步长显示对应的测试数据。
(4)、励磁曲线

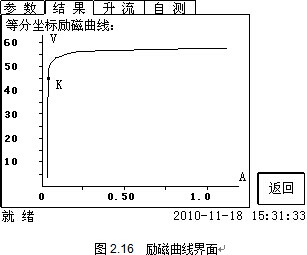

选择励磁曲线将显示励磁曲线界面，如图2.16，界面中给出拐点电压和拐点电流。
(5)、比值差表相位差表
选择比值差表将显示不同额定电流百分比和不同负荷值情况下被测CT的比值差与相位差，如图2.17：
