ZX103 互感器测试仪使用说明书(6)
时间：2014-08-30 15:46 阅读： 次
2.2 电压互感器试验
在参数界面，用 旋转鼠标切换光标到类型栏，选择互感器类型为PT。
2.2.1 试验接线
试验接线步骤如下：

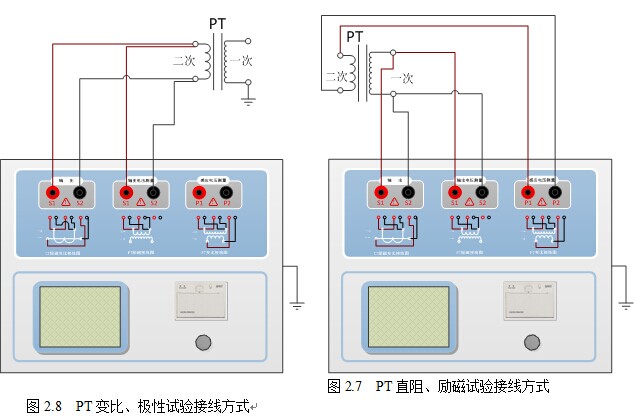

第一步：根据表2.4描述的PT试验项目说明，依照图2.7或图2.8进行接线。
表2.4 PT试验项目说明
| 电阻 | 励磁 | 变比 | 说明 | 接线图 |
| √ | 测量PT的二次绕组电阻 | 图2.7，一次侧必须断开 | ||
| √ | √ | 测量PT的二次绕组电阻、励磁特性 | 图2.7，一次侧必须断开，且一次侧高压尾必须接地 | |
| √ | 检查PT变比和极性 | 图2.8 |
第二步：同一PT其他绕组开路。
第三步：接通电源，准备参数设置。
2.2.2 参数设置
PT的试验参数设置界面如图2.5。
参数设置步骤如下：
用 旋转鼠标 切换光标到要设置的参数位置。
（1）编号、绕组号可输入字母和数字。
（2）额定二次电压 ：电压互感器二次侧的额定电压。
（3）级别：被测绕组的级别，有P、计量等2个选项。
（4）当前温度：测试时绕组温度，一般可输入当时的气温。
（5）额定频率：可选值为：50Hz或60Hz。
（6）最大测试电压：试验时设备输出的最大工频等效电压。
（7）最大测试电流：试验时设备输出的最大交流电流。
第四步： 选择右边的开始按钮进行试验。
2.2.3 试验结果

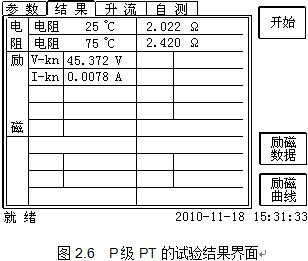

试验结果页，如图2.6。
对于不同级别的PT和所选的试验项目，试验结果也不同，见表2.5。
表2.5 PT试验结果描述
| 试验结果 | 描述 | P | 计量 | |
| 电阻 | 电阻（25℃）R | 单位：Ω，当前温度下的电阻 | √ | √ |
| 电阻（75℃）Rref | 单位：Ω，参考温度下的电阻值，温度可修改 | √ | √ | |
| 励磁 | 拐点电压和拐点电流 | 单位：分别为V和A，根据标准定义，拐点电压增加10%时，拐点电流增加50%。 | √ | √ |
| 变比 | 变比 | 额定负荷或实际负荷下的实际电流比 | √ | √ |
| 匝数比 | 被测试的二次绕组与一次绕组的实际匝比 | √ | √ | |
| 比值差 | 额定负荷或实际负荷下的电流误差 | √ | √ | |
| 相位差 | 额定负荷或实际负荷下的相位差 | √ | √ | |
| 极性 | PT一次和二次的极性关系，有同极性/－（减极性）和反极性/+（加极性）两种 | √ | √ | |
