ZX103 互感器测试仪使用说明书(3)
时间：2014-08-30 15:46 阅读： 次
第二章 用户接口和操作方法
2.1 电流互感器试验
在参数界面，用 旋转鼠标切换光标到类型栏，选择互感器类型为CT。
2.1.1 试验接线
试验接线步骤如下：

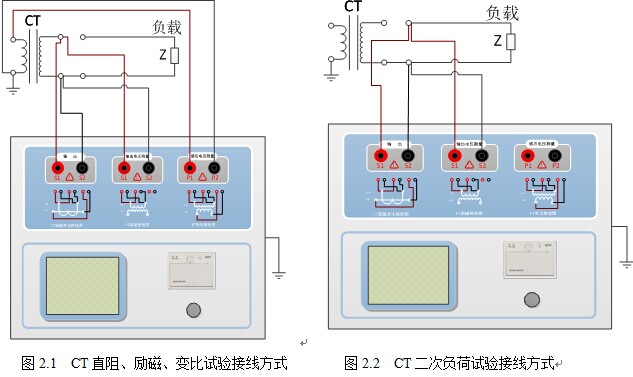

第一步：根据表2.1描述的CT试验项目说明，依照图2.1或图2.2进行接线（对于各种结构的CT，可参考附录D描述的实际接线方式）。
| 电阻 | 励磁 | 变比 | 负荷 | 说明 | 接线图 |
| √ | 测量CT的二次绕组电阻 | 图2.1，但一次侧可以不接 | |||
| √ | √ | 测量CT的二次绕组电阻、励磁特性 | 图2.1，但一次侧可以不接 | ||
| √ | √ | 测量CT的二次绕组电阻，检查CT变比和极性 | 图2.1， | ||
| √ | √ | √ | 测量CT的二次绕组电阻、励磁特性，检查CT变比和极性 | 图2.1 | |
| √ | 测量CT的二次负荷 | 图2.2， |
表2.1 CT试验项目说明
第二步：同一CT其他绕组开路，CT的一次侧一端要接地，设备也要接地。
第三步：接通电源，准备参数设置。
