产品说明书

ZX103 互感器测试仪使用说明书(4)

时间:2014-08-30 15:46  阅读:

    2.1.2 参数设置

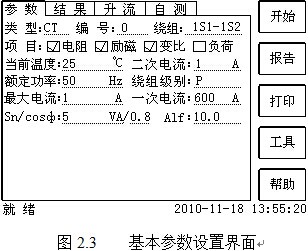

    试验参数设置界面如图2.3。
 互感器测试仪基本参数设置
参数设置步骤如下:
用 旋转鼠标 切换光标到要设置的参数位置。
(1)编号、绕组号:可输入字母和数字,默认保存的报告文件名为“CT_编号_绕组号.ctp”。
(2)额定二次电流 :电流互感器二次侧的额定电流,一般为1A和5A。
(3)级别:被测绕组的级别,对于CT,有P、TPY、计量、PR、PX、TPS、TPX、TPZ等8个选项。
(4)当前温度:测试时绕组温度,一般可输入测试时的气温。
(5)额定频率:可选值为:50Hz或60Hz。
(6)最大测试电流:一般可设为额定二次电流值,对于TPY级CT,一般可设为2倍的额定二次电流值。对于P级CT,假设其为5P40,额定二次电流为1A,那么最大测试电流应设5%*40*1A=2A;假设其为10P15,额定二次电流为5A,那么最大测试电流应设10%*15*5A=7.5A。
如果用户希望看到以下结果,需要准确设置基本参数(建议用户设置)。
(1)匝比误差、比值差和相位差
(2)准确计算的极限电动势及其对应的复合误差
(3)实测的准确限值系数、仪表保安系数和对称短路电流倍数
(4)实测的暂态面积系数、峰瞬误差、二次时间常数
  对于不同级别的CT,参数的设置也不同,见表2.2。
参数 描述 P TPY 计量 PR PX TPS TPX TPZ
额定一次电流 用于计算准确的实际电流比
额定负荷,
功率因数
铭牌上的额定负荷,功率因数为0.8或1
额定准确限值系数Kalf 铭牌上的规定,默认:10。用于计算极限电动势及其对应的复合误差
额定对称短路电流系数Kssc 铭牌上的规定,默认:10。用于计算极限电动势及其对应的峰瞬误差
一次时间常数 默认:100ms
二次时间常数 默认:3000ms
工作循环 C-t1-O或C-t1-O-tfr-C-t2-O,默认:C-t1-O循环
t1 第一次电流通过时间,默认:100ms
tal1 一次通流保持准确限值的时间,默认:40ms
tfr 第一次打开和重合闸的延时,默认:500ms。选择C-t1-O-tfr-C-t2-O循环才显示
t2 第二次电流通过时间,默认:100ms。选择C-t1-O-tfr-C-t2-O循环才显示
tal2 二次通流保持准确限值的时间,默认:40ms
选择C-t1-O-tfr-C-t2-O循环才显示

额定仪表保安系数 铭牌上的规定,默认值:10。
用于计算极限电动势及其对应的复合误差

额定计算系数
额定拐点电势Ek
Ek对应的Ie
面积系数
额定Ual 额定等效二次极限电压
Ual对应的Ial
    第五步: 选择右边的开始按钮进行试验。
